Низковольтное комплектное устройство для управления и защиты асинхронного двигателя (стр. 7 )

- ток короткого замыкания;

если условие выполняется, то автоматический выключатель будет осуществлять защиту от коротких замыканий.

Подставим значения и в формулу:

.

Условие пункта б. выполняется:

,

Условие пункта в. выполняется:

.

Условия несрабатывания отсечки при пуске двигателя выполняется, автоматический выключатель осуществляет защиту от коротких замыканий.

Все условия выполняются, следовательно автоматический выключатель выбран правильно.

Параметры, по которым выбирается автоматический выключатель QF1, приведены в табл. 8.

Таблица 8. Параметры для выбора автоматического выключателя QF1

№п. п.	Параметр	Значение
1	Род тока	Переменный
2	Номинальное напряжение, В	380
3	Число главных контактов	3
4	Тип расцепителя	ЭМ
5	Номинальный ток расцепителя, А	20
6	Одноразовая ПКС, кА	3
7	Степень защиты	IP00, IP20

Выбранный таким образом автоматический выключатель относится к классу нетокоограничивающих выключателей, трехполюсного исполнения, с электромагнитным расцепителем, ручным приводом, стационарного исполнения.

Данным требованиям удовлетворяет автоматический выключатель, выбранный по промышленному каталогу 07.00.04-99 [9], технические параметры которого представлены в табл. 9.

Таблица 9. Параметры выбранного автоматического выключателя QF1

п. п	Параметр	Значение
1	Порядковый номер	-
2	Тип выключателя	АЕ2033М-100
3	Род тока	АС
4	Номинальное напряжение, В	380
5	Номинальный ток, А	40
6	Число главных контактов	3
7	Число свободных контактов	0
8	Тип расцепителя	ЭМ
9	Номинальный ток расцепителя, А	20
10	Кратность уставки отсечки к номинальному току	12
11	Кратность уставки тока перегрузки к номинальному току	0
12	Предельная коммутационная способность, кА	3
13	Одноразовая ПКС, кА	6
14	Электродинамическая стойкость, кА	6,5
15	Степень защиты	IР00; IР20
16	Число общих циклов коммутации, ВО	63000
17	Число циклов под нагрузкой, ВО	50000
18	Климатическое исполнение и категория применения	УЗ; ТЗ
19	Технические условия (ТУ)	16-522.148-80
20	Завод - изготовитель	Черкесск

По промышленному каталогу 07.00.04-99 выбираем [9] автоматический выключатель АЕ2033М-100. Выбираем выключатель с номинальным током 20 А.

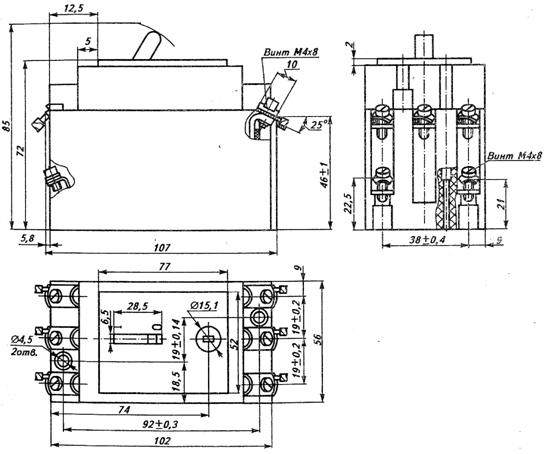

Рис.6 Габаритные и установочные размеры автоматических выключателей АЕ2033М-100-20У3-А.

3.4.2. Выбор автоматического выключателя QF0

Выключатель QF0 защищает энергосистему. Он выбирается по следующим параметрам:

а) по номинальному току расцепителя,

где - общий номинальный ток, . Принимаем номинальный ток расцепителя ;

б) по номинальной отсечке расцепителя автомата QF0: ,

где - наибольшая номинальная отсечка расцепителя нижестоящих выключателей, то есть принимается .

Принимаем номинальный ток отсечки выключателя QF0:

;

в) из условия отключения тока трехфазного, двухфазного, однофазного КЗ в точке 1 (см. рис.1)

Условие выполняется, следовательно автоматический выключатель будет отключать токи короткого замыкания.

г) по предельной коммутационной способности выключателя, значение которого должно быть не меньше тока короткого замыкания в точке 1 (см. рис.1) ; ; ;

Выбранный выключатель имеет предельную коммутационную способность, равную 4,5 кА, следовательно условие выполнено.

Выключатель выбран правильно.

Параметры, по которым выбирается автоматический выключатель QF1, приведены в табл. 10.

Таблица10. Параметры для выбора автоматического выключателя QF0

№п. п.	Параметр	Значение
1	Род тока	Переменный
2	Номинальное напряжение, В	380
3	Число главных контактов	3
4	Тип расцепителя	ЭМ
5	Номинальный ток расцепителя, А	40
7	Степень защиты	IP20

Выбранный таким образом автоматический выключатель относится к классу нетокоограничивающих выключателей, трехполюсного исполнения, с электромагнитным расцепителем, ручным приводом, стационарного исполнения.

Данным требованиям удовлетворяет автоматический выключатель, выбранный по программе ВыбоР 2.2, технические параметры которого представлены в табл. 11.

Таблица11. Параметры выбранного автоматического выключателя QF0

п. п	Параметр	Значение
1	Порядковый номер	30
2	Тип выключателя	АЕ2043М
3	Род тока	АС
4	Номинальное напряжение, В	380
5	Номинальный ток, А	63
6	Число главных контактов	3
7	Число свободных контактов	132Р; 131Р
8	Тип расцепителя	ЭМ
9	Номинальный ток расцепителя, А	16 - 63
10	Кратность уставки отсечки к номинальному току	12
11	Кратность уставки тока перегрузки к номинальному току	0
12	Предельная коммутационная способность, кА	4,5
13	Одноразовая ПКС, кА	6,5
14	Электродинамическая стойкость, кА	6,5
15	Время срабатывания при	230
16	Время срабатывания при	6
17	Тип присоединения	ПР
18	Вид привода	РУЧ
19	Степень защиты	IР00; IР20
20	Способ установки	СТ
21	Тепловые потери, Вт	10
22	Число общих циклов коммутации, ВО	100000
23	Число циклов под нагрузкой, ВО	10000
24	Исполнение выключателя	НТ
25	Объем выключателя, мм3	1087500
26	Установочные размеры, мм	136х16
	Таблица11. Окончание
27	Масса выключателя, кг	1,38
28	Климатическое исполнение и категория применения	УЗ; ТЗ
29	Технические условия (ТУ)	16-522.064-82
30	Завод - изготовитель	ПО-ЭА-ТИРАСПОЛЬ

По промышленному каталогу 07.00.04-99 выбираем [9] автоматический выключатель АЕ2043М. Выбираем выключатель с номинальным током 40 А.
