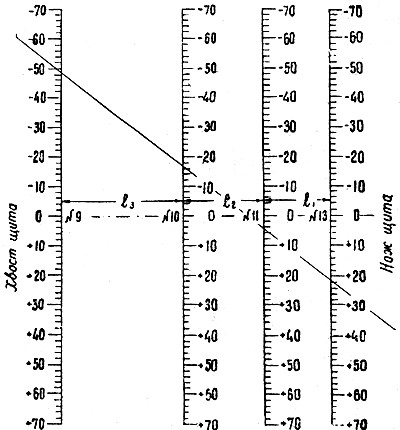

Рис.15.8. Номограмма для определения уклонений щита в плане
Пусть мы имеем отклонения на дугах в точке N 10 -17 мм и N 11 +5 мм. Совместив ребро линейки с цифрой -17 мм и +5 мм, получим отклонения в плане:
| ||||
хвоста | -49 мм |
| ||
ножа щита | +22 мм |
Приложение 15-2
Модернизированный оптический щитовой прибор и уровень
Оптический щитовой прибор и уровень, разработанный и применяемый на механизированных скоростных проходческих щитах при строительстве Ленинградского метрополитена, приведен на рис.15.9, 15.10 и 15.11.

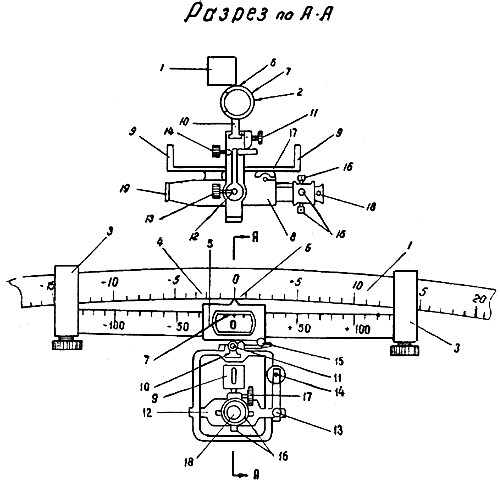

Рис.15.9. Щитовой прибор на дуге:
1 - дуга;
2 - шкала щитового прибора; 3 - обойма; 4 - шкала на дуге; 5 - ползунок; 6 - индекс ползунка для шкалы на дуге; 7 - индекс ползунка для шкалы прибора; 8 - оптическая трубка прибора; 9 - диоптрийное устройство для визирования на переднюю дугу; 10 - вертикальная ось вращения трубы; 11 - закрепительный винт горизонтального вращения трубы; 12 - горизонтальная ось вращения трубы; 13 - закрепительный винт вертикального вращения трубы; 14 - микрометренный винт для вращения трубы по вертикали; 15 - микрометренный винт для вращения трубы по горизонтали; 16 - исправительные винты сетки нитей; 17 - кремальерный винт; 18 - окуляр; 19 - объектив

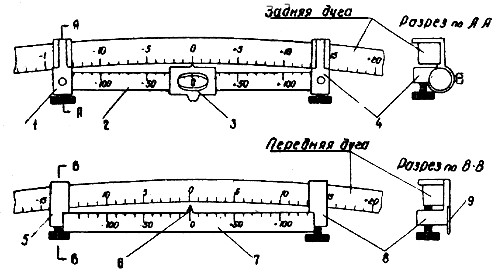

Рис.15.10. Щитовой прибор на дуге:
1 и 4 - обоймы щитового прибора; 2 - шкала щитового прибора; 3 - движок щитового прибора; 5 и 8 - обоймы передвижной шкалы передней дуги; 6 - индекс для установки передвижной шкалы на дуге по показанию поперечного уровня; 7 - передвижная шкала на передней дуге

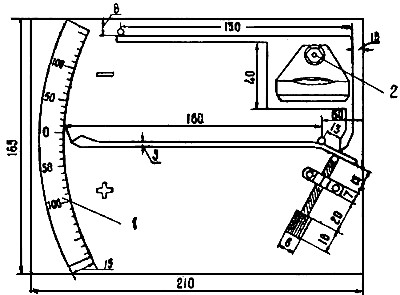

Рис.15.11. Поперечный уровень. Схема монтажа прибора на задней стенке металлической коробки:
1 - шкала; 2 - винт регулировки положения уровня. Продольный уровень отличается от поперечного размером делений на шкале. Конструкция того и другого одинакова. Размеры указаны в миллиметрах
Приложение 15-3
Свойства оптического клина и определение его угла
Оптический клин имеет свойство давать двойное изображение предмета под определенным и постоянным углом. Клин (рис.15.12) вмонтирован в специальную оправу (насадку), которая надевается на объектив трубы щитового прибора. Один клин располагается в верхней, а другой - в нижней части насадки. Линия соприкосновения клиньев проходит через центр трубы и должна быть горизонтальна.
Рис.15.12. Оптический клин
Пусть на окружности (рис.15.13) имеются: два сигнала
и
и в точке
- щитовой прибор с оптическим клином. При визировании в трубу на сигнал один оптический клин сместит изображение сигнала влево на угол
, а другой вправо на тот же угол . Такое же явление и со вторым сигналом . Следовательно, в трубе будут видны не два, а четыре изображения. Если поставить условие, что расстояние между сигналами и было взято таким, при котором угол преломления клина
был бы равен углу
, то изображения точек
и
окажутся совмещенными.

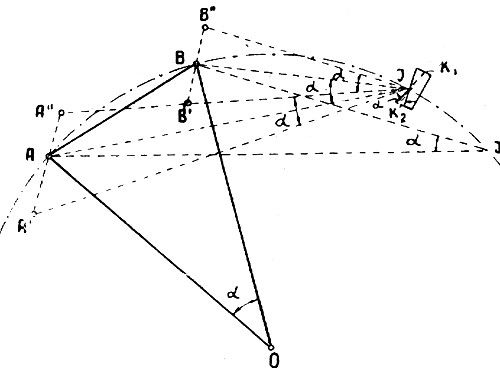

Рис.15.13. Схема работы с оптическим клином на кривой
Из рис.15.13 следует, что при движении инструмента с оптическим клином строго по окружности изображения сигналов и будут оставаться все время совмещенными, потому что постоянный угол клина равен углу между направлениями на точки и (как угол, опирающийся на одну и ту же дугу окружности). Пользуясь этим свойством оптического клина, можно при его помощи определять отклонения в плане ножа и хвоста щита.
Применительно к рис.15.5 (см. п.15.12) поперечный уклон щита равен 100 мм (на радиус установленной на щите дуги). Для исключения влияния поперечного уклона щита нуль-пункт оптического прибора совмещают с делением шкалы на дуге, соответствующим значению поперечного уклона, т. е. 100 мм, и в этом положении прибор закрепляют прижимными винтами к дуге. Следовательно, оптический прибор (нулем своей шкалы) находится на вертикальной оси щита и поправка за поперечный уклон последнего автоматически исключается.
Двигая трубу щитового прибора с насаженным на ее объектив клином, добиваются совмещения изображений сигналов и производят после этого отсчет по шкале на щитовом приборе. В нашем примере (см. рис.15.5) отклонение в плане для данной точки получено +13 мм. Далее щитовой прибор переносят на вторую дугу и производят те же действия. Уклонения ножа и хвоста от проектной оси в плане определяются по номограмме (см. приложение 15.1) или табличке.
Если принимается решение о проходке по кривым с применением оптического клина, геодезическо-маркшейдерская служба должна располагать наборами клиньев с различными углами. Так, если в проекте трассы сооружения предусмотрены кривые с радиусами от 400 до 2000 м, необходимо иметь в каждом наборе 8 штук, с углами от 0°45' до 2°30', с разницей в углах около 15'.
При подборе оптического клина для ведения щита по кривой данного радиуса выбирается клин с таким углом, который позволил бы располагать сигналы в тоннеле на удобном для работы расстоянии между ними.
Если взять клин с малым углом, то осевые сигналы должны быть расположены на малом расстоянии друг от друга и при быстром продвижении щита потребуется частое перенесение этих сигналов. Чтобы реже заниматься перестановкой сигналов, можно применить клин с большим углом, но расстояние между осевыми сигналами может оказаться настолько велико, что щит может еще не успеть уйти вперед на это расстояние (чтобы появилась возможность установить новый сигнал), а задний тем временем уже скроется за обделкой тоннеля на закруглении трассы. Следовательно, клин должен подбираться такой, у которого угол позволил бы располагать осевые сигналы на максимальном расстоянии друг от друга, но чтобы до выхода из поля зрения в трубе щитового прибора заднего сигнала имелась бы возможность по расстоянию
установить сигнал новый - вблизи щита. Наличие этого условия избавит маркшейдеров от частой перестановки сигналов и обеспечит бесперебойное и точное определение щита в плане.
Наиболее удобными базами (расстояниями между сигналами) для кривых разных радиусов можно считать следующие:
Таблица 15-1
Радиусы кривых, м | 400 | 500 | 600 | 800 | 1000 | 1500 | 2000 |
Приближенные расстояния между сигналами, м | 25 | 30 | 35 | 40 | 45 | 55 | 70 |
На основании вышеприведенной таблицы можно выбрать из набора клиньев для кривой, по которой предстоит вести щит, один клин с соответствующим углом.
Ниже приводится образец таблицы, составляемой по фактически измеренным углам имеющихся в наборе клиньев.
Таблица 15-2
N клиньев | Угол клина | Длина баз между сигналами при радиусах, м | ||||||
|
|
|
|
|
|
| ||
1 | 0°45' | 10,47 | 13,09 | 15,71 | 20,94 | 26,18 | 39,27 | 52,36 |
2 | 1°00' | 15,71 | 17,45 | 20,94 | 27,92 | 34,90 | 52,36 | 69,81 |
3 | 1°15' | 17,45 | 21,82 | 26,18 | 34,90 | 43,63 | 65,44 | - |
4 | 1°30' | 20,94 | 26,18 | 31,41 | 41,88 | 52,35 | - | - |
5 | 1°45' | 24,43 | 30,54 | 36,65 | 48,86 | - | - | - |
6 | 2°00' | 27,92 | 34,90 | 41,88 | - | - | - | - |
7 | 2°15' | 31,41 | 39,26 | - | - | - | - | - |
8 | 2°30' | 34,90 | - | - | - | - | - | - |
=400Каждый изготовленный оптический клин должен быть проверен. Проверка заключается в инструментальном определении его угла оптическим теодолитом, на трубу которого при помощи специального приспособления накладывается оптическая труба щитового прибора с насаженным на нее клином.
|
