Рис.12.1. Разбивка и закрепление осей ствола. Размеры указаны в сантиметрах

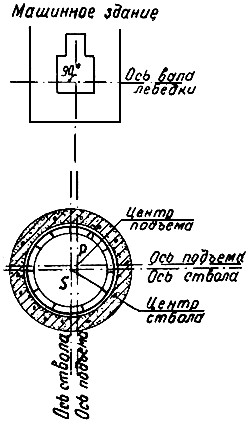

Рис.12.2. Расположение осей ствола и подъема
Разбивка оси ствола, параллельной оси подъема, производится от пунктов полигонометрии с точностью ±10 мм.
12.04. При сооружении форшахты от закрепленных осей выносится центр ствола, от которого устанавливаются кружала с точностью ±3 см.
12.05. Расположение замков колец относительно осей ствола указывается на проектных чертежах.
12.06. Укладка первых колец производится от центра ствола. Контрольные промеры производятся не менее чем по 8 радиусам кольца. Отклонения в получаемых результатах от проектных величин не должны превышать ±10 мм. Перекос первых колец относительно горизонтальной плоскости допускается не более 5 мм.
Контроль монтажа последующих колец производится по 4-8 радиусам. Отклонения их от проекта не должны превышать ±25 мм. Эллиптичность смонтированных колец допускается в пределах ±50 мм.
12.07. После установки первых колец к бортам тюбингов привинчиваются металлические пластины, на которые выносятся оси ствола I-III и II-IV, закрепляемые отверстиями диаметром 2 мм на равных расстояниях от центра ствола (рис.12.3 и 12.4).

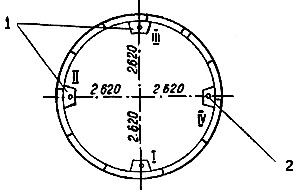

Рис.12.3. Закрепление осей в стволе:
1 - металлические пластины; 2 - отверстие для отвеса
=2 мм
Рис.12.4. Металлическая пластина:
1 - шаг болтовых отверстий; 2 - отверстие для отвеса =2 мм
Закрепление осей на пластинах производится с точностью ±3 мм, а передача высотных отметок на них - с точностью ±5 мм.
По мере проходки ствола оси и отметки переносятся на пластины, закрепляемые через каждые 10 м.
12.08. При наличии соответствующих условий для проходки ствола пользуются центровым отвесом.
12.09. Определение перекоса уложенных колец при способе подводки их снизу производится от горизонта, закрепленного выше, в готовой части ствола, или посредством сообщающихся сосудов ("гидроуровня").
При способе же опускной крепи для определения крена ножа пользуются стационарными сообщающимися сосудами со шкалами или же уклономерами, расположенными по осям опускной крепи.
12.10. По полученному крену (перекосу) кольца или ножа можно определить смещение центра верхнего кольца относительно нижнего по формуле
,
где
- смещение в миллиметрах;
- крен ствола в миллиметрах;
- глубина ствола в метрах;
- диаметр ствола в метрах (рис.12.5).

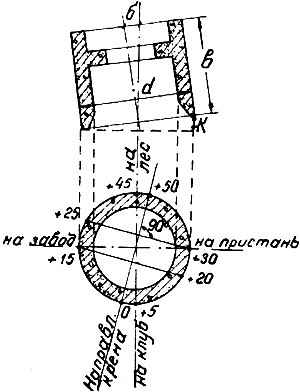

Рис.12.5. Определение крена опускной крепи
Величина смещения центра ствола при опускном способе проходки не должна превышать 0,01 глубины опускания крепи (но не более ±25 см).
Б. Профилирование, определение рабочего сечения ствола
и разбивки для армирования
12.11. После окончания проходки ствола производится съемка поперечных сечений через 5 м. По результатам этой съемки определяются полезное рабочее сечение ствола и координаты центра вписанного цилиндра, которые сообщаются проектной организации.
12.12. Армировка ствола производится от осей, закрепленных в стволе. Установка расстрелов и направляющих осуществляется от отвесов, расположенных в местах, удобных для проверки расстрелов (рис.12.6). Они могут быть опущены на глубину до 100 м.
Рис.12.6. Расположение отвесов для установки расстрелов и направляющих при армировке ствола:
1 - направляющие; 2 - лестничное отделение; 3 - расстрелы; 4 - лесоспуск; 5 - отвесы;
6 - электрокабели; 7 - клетевые проемы; 8 - вентиляционная труба
12.13. Укрепление отвесов для армировки ствола производится на первом верхнем ярусе расстрелов. Каждый отвес должен иметь специальную лебедку с намотанной стальной проволокой сечением не менее 1 мм. Лебедка прочно крепится к расстрелу (рис.12.7).

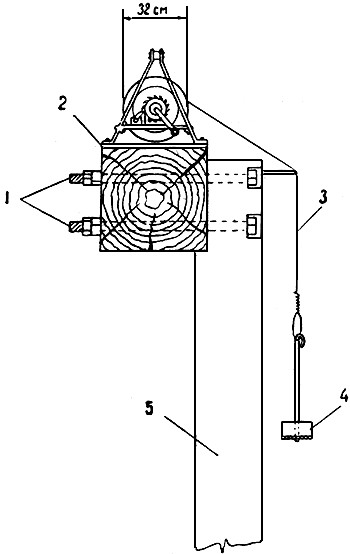

Рис.12.7. Спуск отвеса для проверки установленных расстрелов и направляющих в стволе:
1 - скрепляющие болты; 2 - расстрел; 3 - отвес; 4 - груз; 5 - направляющий брус
12.14. Для отвесов при армировке ствола применяются следующие грузы:
при глубине ствола:
| ||||
от 10 до 20 м | 5 кг |
| ||
от 20 до 30 м | 8 " | |||
от 30 до 40 м | 12 " | |||
от 40 до 50 м | 15 " | |||
от 50 до 70 м и более | 20 " |
12.15. Места опускания и количество отвесов устанавливаются в зависимости от насыщенности армировки ствола. Лебедка с проволокой для отвеса крепится к расстрелу. В расстрел забивается маркшейдерский гвоздь, в отверстие которого пропускается стальная проволока с небольшим грузом (рис.12.7). По мере опускания отвеса при армировании ствола груз должен увеличиваться в соответствии с п.12.14.
12.16. Установка расстрелов может производиться двумя способами: последовательным и встречным.
При последовательном способе установка расстрелов производится ярусами сверху вниз и опускание отвесов происходит постепенно, а при встречном способе установка расстрелов ведется по заранее размеченным ярусам сверху вниз и снизу вверх. В этом случае отвесы сверху опускаются на уровень околоствольного двора.
12.17. Плоскости деревянных брусьев для направляющих клети должны иметь машинную обработку Отклонение любой плоскости направляющих не должно превышать ±5 мм.
12.18. Установка вертикальных направляющих производится с точностью ±10 мм. Особое внимание должно быть обращено на тщательную подгонку, стыковку направляющих друг с другом и затяжку скрепляющих болтов.
12.19. После окончательной подвески производится контрольная выверка правильности положения направляющих по вертикали, а также соблюдения габаритных размеров между проводниками для клети. Контрольные измерения производятся через 3 м по высоте, при этом положение отвесов в стволе должно быть предварительно проверено.
В. Рассечки и разбивки околоствольных выработок и сооружений
12.20. После окончания проходки ствола и определения положения центра вписанного цилиндра (см. п.12.11) проектной организацией уточняются дирекционные углы и координаты осей околоствольных выработок. От геодезической основы на поверхности инструментально производится разбивка проектного направления оси околоствольных выработок (околоствольного двора) согласно указанным уточненным данным. Ось околоствольного двора закрепляется запилами на пластинах верхнего яруса и затем проектируется на пластины нижнего горизонта.
Все ранее произведенные запилы, служившие для проходки ствола, должны быть уничтожены.
12.21. На установленные первые крепления визуально переносится проектная ось сооружения по створу отвесов, расположенных в стволе на нижнем горизонте пластин. Высотные костыли закрепляются на крепи и определяются от приствольного репера при помощи сообщающихся сосудов.
12.22. Осевые точки закрепляются маркшейдерскими гвоздями в сводовой части выработок. Каждая точка должна иметь надпись, определяющую ее назначение и пикетаж (рис.12.8). Высотные костыли оформляются также соответствующей надписью.

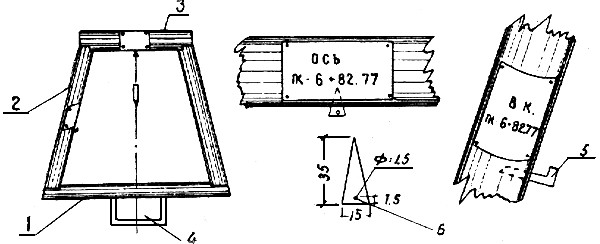

Рис.12.8. Закрепление осей и высотных отметок в выработках.
Размеры указаны в миллиметрах:
1 - лежан; 2 - стойка; 5 - верхняк; 4 - дренажная канава; 5 - высотный костыль;
6 - маркшейдерский гвоздь
12.23. При работе с металлическим креплением ось и высотные отметки фиксируются запилами, оформляемыми подкраской белой масляной краской (оси - вертикальной чертой, высотные отметки - треугольником).
12.24. Если подходная штольня имеет значительную длину или сложную конфигурацию (наличие кривых), дальнейшая разбивка оси может производиться только от полигонометрических знаков, координаты которых определены на основе ориентирования по створу двух отвесов. Одновременно с ориентированием производится передача отметки на приствольные реперы в соответствии с указаниями раздела Б главы 10.
12.25. До начала работ на основной трассе необходимо выполнить ориентирование по способу соединительных треугольников или гироскопическим методом (независимо от протяженности подходной штольни).
|
