При проверке угла
клина должны быть соблюдены следующие условия:
1) плоскость призм оптического клина должна находиться в центре вращения теодолита, а линия соприкосновения призм должна быть установлена горизонтально;
2) при измерении угла теодолит должен быть установлен по уровням и труба щитового прибора с клином должна быть на нем установлена горизонтально;
3) проверка угла клина производится обязательно в тех же условиях освещения и при том цвете сигнала, при которых будут определяться положения щита;
4) проверка угла клина производится при получении его от изготовителя и обязательно каждый раз перед началом работы на кривой. Определения делаются с многократным повторением приемов при расстояниях до сигналов 50, 75 и 100 м.
Для определения угла наводят сетку нитей трубы с клином на одно из двух изображений сигнала и по горизонтальному кругу теодолита производят отсчет; затем, вращая теодолит, наводят трубу на второе изображение сигнала и производят второй отсчет. Среднее из многократных значений разностей отсчетов по теодолиту и будет угол оптического клина.
Максимальные расхождения в определении угла оптического клина на разных расстояниях не должны превышать 12". За окончательное значение угла клина принимается среднее арифметическое из всех определений (один угол для всех расстояний). Так как угол оптического клина зависит от цвета сигнала, определение его рекомендуется производить в тоннеле на сигнал, принятый для работы.
Для ведения щита при помощи оптического клина предварительно рассчитывается установка сигналов в готовом тоннеле. Для ведения щита в начальной части кривой сигналы располагаются на условном продолжении кривой оси тоннеля на его прямолинейном участке.

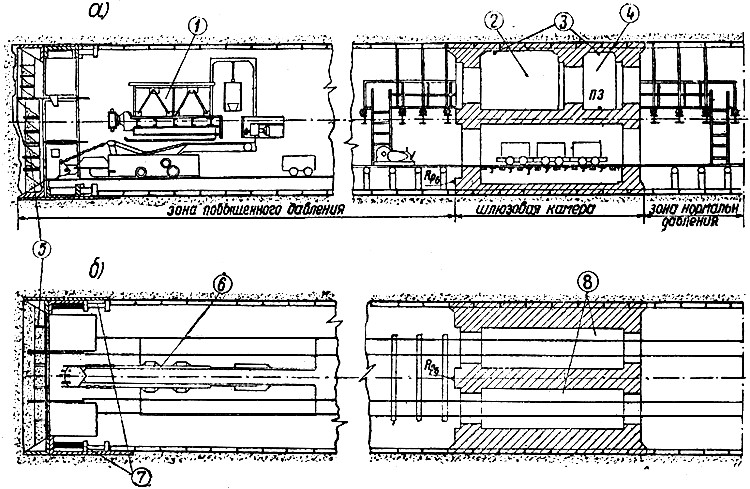

Рис.16.1. Шлюзовая камера:
- продольный разрез;
- план; 1 - горный перегонный эректор; 2 - людской шлюз;
3 - маркшейдерские гвозди в своде; 4 - геодезический прикамерок; 5 - кропление забоя;
6 - погрузчик; 7 - домкраты; 8 - материальный шлюз
16.03. Если шлюзовая камера монтируется из металлических труб, покоящихся на двутавровых балках, и лишь конец ее, обращенный к зоне сжатого воздуха, "защемляется" метровой железобетонной стеной, закрепляется только один знак в выходном проеме камеры. Передачу направления в зону сжатого воздуха методом соединительных треугольников в этом случае производить нельзя, так как металлическая конструкция может менять свое положение в процессе шлюзования и вышлюзовывания.
16.04. До начала работ под сжатым воздухом необходимо определить несколько полигонометрических знаков в зоне будущего кессона с тем, чтобы в благоприятных условиях создать маркшейдерскую основу для дальнейшей проходки. После подачи сжатого воздуха за этими знаками устанавливается наблюдение в плане и профиле, позволяющее своевременно выявлять происходящие деформации. Учитывая малость длин сторон между закрепленными знаками, проходка на их основе может производиться не далее 15-20 м.
Б. Передача направления, координат и отметок через шлюзовую камеру в зону сжатого воздуха
16.05. Маркшейдерская основа, создаваемая в зоне сжатого воздуха, должна периодически контролироваться через шлюзовую камеру одним из следующих способов:
а) способом непосредственной передачи;
б) способом соединительных треугольников, гиротеодолитом.
16.06. При способе непосредственной передачи теодолит устанавливается над полигонометрическим знаком в шлюзовой камере (рис.16.2). Измерение угла поочередно выполняется двумя наблюдателями, один из которых находится в зоне нормального давления.
Рис.16.2. Непосредственная передача дирекционного угла через шлюзовую камеру в зону сжатого воздуха
Измерение угла производится в следующем порядке. Наблюдатель визирует трубой теодолита на знак в своей зоне и записывает отсчет в журнал, который оставляет у инструмента, а сам выходит из шлюзовой камеры. После этого производится шлюзование инструмента.
Второй наблюдатель проверяет отсчет по лимбу, сличает его с записанным в журнале, производит визирование на знак в своей зоне и записывает отсчет в журнал. После этого труба переводится через зенит и наблюдатель начинает выполнять второй полуприем. Затем производится второе шлюзование инструмента. Первый наблюдатель контролирует отсчет и визированием на знак своей зоны заканчивает первый прием. Таких приемов должно быть сделано не менее трех. Кроме этого, каждый наблюдатель производит необходимые линейные измерения в своей зоне. Шлюзование наблюдателя не разрешается.
16.07. При применении способа соединительных треугольников (рис.16.3) используются маркшейдерские гвозди, закрепленные ранее в шлюзовой камере.

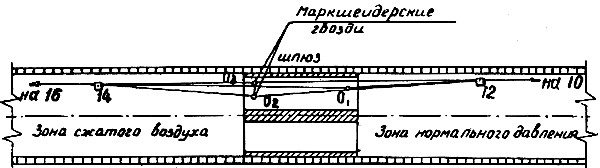

Рис.16.3. Передача дирекционного угла в зону сжатого воздуха
способом соединительных треугольников через шлюзовую камеру
Полигонометрические знаки, с которых будут наблюдаться отвесы, должны быть расположены с учетом требований, изложенных в главе 8.

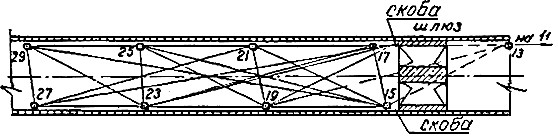

Рис.16.4. Схема создания подземной полигонометрии в зоне сжатого воздуха
16.08. Маркшейдерская основа (рис.16.4) в зоне сжатого воздуха создается и используется с учетом следующих особенностей:
а) полигонометрические знаки закладываются по обеим сторонам тоннеля (если не препятствуют трубы большого диаметра, занимающие одну из сторон тоннеля);
б) с каждого знака должна быть видимость не менее чем на два других знака;
в) для обеспечения устойчивости знаков принимаются все меры к созданию жесткости самого тоннеля (своевременное и высококачественное нагнетание при хорошем сболчивании тюбинговой обделки);
г) помимо связующих направлений со знака на знак, берутся также контрольные направления на скобы, установленные в верхней части торцовой стены перемычки;
д) основа должна периодически контролироваться путем повторных угловых измерений и линейного измерения коротких поперечных связок. В случае обнаружения деформации знаков производят контрольную передачу дирекционного угла через шлюз.
16.09. Для передачи высотной отметки через шлюзовую камеру нивелир сначала устанавливают в зоне нормального давления и при открытой шлюзовой двери передают отметку с полигонометрического знака, находящегося в зоне нормального давления, на знак в шлюзовой камере обычным нивелированием. Затем нивелир и журнал оставляют в камере, закрывают первую дверь и производят шлюзование. После того, как давление в камере сравняется с давлением в кессоне, открывают вторую дверь. Нивелир устанавливают в зоне сжатого воздуха и путем обычного нивелирования передают отметку с точки в шлюзовой камере на полигонометрический знак в зоне сжатого воздуха. Работу повторяют несколько раз. Камеральная обработка полевого материала обычная.
16.10. При значительной длине кессонной проходки, когда сооружают новую шлюзовую камеру и разбирают старую, производят контрольные измерения по всей зоне, где ранее определения велись под сжатым воздухом.
16.11. Сооружение тоннелей под сжатым воздухом, как правило, осуществляется с помощью щитов. Методика ведения и определения щита та же, что и в обычных условиях проходки.
16.12. Специфические условия работы в кессоне обязывают маркшейдерскую службу обращать особое внимание на следующее:
а) не реже одного раза в месяц определять отметки всех полигонометрических знаков от основного репера, заложенного в шлюзовой камере;
б) систематически следить за деформацией поверхностных зданий и сооружений и положением забоя относительно их. При наличии выпусков породы из забоя необходимо производить более частые наблюдения на поверхности;
в) о всех значительных деформациях немедленно ставить в известность руководство строительного объекта для принятия необходимых мер.
Глава 17
МАРКШЕЙДЕРСКИЕ РАБОТЫ ПРИ ОТКРЫТОМ СПОСОБЕ СТРОИТЕЛЬСТВА ТОННЕЛЕЙ
А. Разбивка и закрепление трассы на дневной поверхности
17.01. Полигонометрические и нивелирные ходы к месту строительства прокладываются до начала земляных работ в соответствии с указаниями разделов А, глав 2 и 4. Знаки геодезической основы закладываются на некотором удалении от края котлована, но не ближе 20 м от границы зоны сдвижения грунта при проектной глубине котлована. Знаки нумеруются и ограждаются.
17.02. При применении замораживания грунтов или водопонижения знаки геодезической основы должны закладываться вне зоны деформации поверхности, но все разбивки с этих знаков могут производиться лишь после предварительного контроля геодезической основы.
17.03. До начала земляных работ закрепляются штырями, заложенными в бетоне, продольная и основные поперечные оси тоннеля. Перенесение в натуру осей производится от знаков полигонометрии с точностью ±10 мм. На сторожках у штырей даются необходимые надписи.
При пересечении трассой какого-либо строения ось тоннеля закрепляется на нем в виде вертикальной черты и делается надпись масляной краской "ось левого (правого) тоннеля".
|
