Рис. 4.40. Схема входного каскада устройства сигнализации с запоминающим устройством
В устройстве по схеме на рис. 4.40 применяется интегральная микросхема К155ЛА8, причем используется только два из четырех элемента 2И-НЕ.
Если триггер находится на большом расстоянии от контакта, необходимо предусмотреть обычные, уже описанные выше меры по предотвращению ложных срабатываний (установка RС-цепочки на входе триггера). Особое значение для обеспечения надежности подобных устройств имеет надежность срабатывания контакта. Микровыключатель, например, подвержен воздействию атмосферных условий. Поэтому через контакты должен течь лишь определенный минимально допустимый ток (или должно подаваться определенное минимально допустимое напряжение) для предотвращения образования на них нагара и т. д. Сила тока (напряжение) в большой степени зависит от типа контактов и их материала. Например, для кажущегося «особенно надежным» большого 10-амперного микропереключателя минимально допустимый ток составляет уже 100 мА, если речь идет о замыкании контактов. И наоборот, можно следовать такому ориентировочному правилу: контактные устройства, предназначенные для меньших максимальных токов, особенно пригодны для небольших «линейных токов» в качестве, например, сильноточных контактных устройств. Это необходимо учитывать также тогда, когда пружины контактов играют роль и самих контактов. При этом рекомендуется предусмотреть параллельное резервирование для нормально разомкнутых контактов. Правда, ток в этом случае распределяется на несколько контактов. Для схем с нормально замкнутыми контактами более целесообразным является последовательное резервирование, чтобы предотвратить возможное «залипание» контактов. Тогда из двух последовательно включенных контактов сработает (с соответствующей вероятностью) по меньшей мере один (рис. 4.41).
Герметические контакты также имеют ограничения минимального тока, который в большинстве случаев достаточно мал — менее 1 мА. Кроме того, эти контакты не подвержены влиянию окружающей среды. Приведенные достоинства могут оправдать высокие затраты, связанные с их приобретением и установкой. Постоянные магниты, необходимые для таких контактов, можно взять от магнитных защелок, применяемых при изготовлении мебели. Наиболее удобное их расположение показано на рис. 4.42. Защелка может быть использована целиком, в сборе. Параллельные металлические пластинки формируют магнитное поле.
Если сигнализатор о состоянии двери или окна должен быть расположен на каком-то расстоянии от них, потребуется прокладка проводов. Для любителей это не должно оставаться без внимания. С первых же самоделок необходимо вести запись всех таких проводников с указанием места и направления прокладки, а также цвета проводов и типа соединений. Общим правилом должно быть максимально возможное удаление этих проводов от электросети. Это правило вытекает не только из требований техники безопасности, но и из условий обеспечения надежности работы электронных самодельных устройств.
Из экономических соображений для связи всех контролируемых мест в первую очередь можно рекомендовать, пожалуй, последовательное включение датчиков, расположенных в этих местах, что потребует лишь одной одножильной кольцевой линии. Но при этом контакты должны быть нормально замкнутыми. При разрыве какого-либо из этих контактов срабатывает сигнализация. Однако информация о том, в каком месте произошел разрыв, отсутствует. Использование нормально разомкнутых контактов требует по меньшей мере одного двухжильного проводника. Но и в этом случае неизвестно, в каком месте сработал контакт. Достоинством обоих вариантов является простота их реализации. Схематически они представлены на рис. 4.43. По сравнению с устройствами сигнализации об ограблении условия эксплуатации описываемых здесь устройств менее критичны: их можно не рассчитывать на «варварство». Благодаря этому отпадает необходимость, например, в установке проволочной перемычки, которая замыкает цепь в случае самопроизвольного размыкания контакта (о чем можно получить сигнал, например, за счет изменения сопротивления при установке в цепи этой перемычки резистора определенного сопротивления).
Рис. 4.42. Наиболее удобное расположение мебельных магнитов для герметических контактов: а — установка без скобы; б — установка со скобой
Рис. 4.41. «Резервирование» контактов для повышения надежности срабатывания:
а — параллельное включение нормально разомкнутых контактов; б — последовательное включение нормально замкнутых контактов
Рис. 4.43. Основные типы линий, связывающих места расположения контактов в устройствах сигнализации (без возможности выявления места срабатывания контакта):
а — однопроводная линия связи нормально замкнутых контактов, включенных последовательно; б — двухпроводная (или из двухжильного провода) линия связи нормально разомкнутых контактов
Сигнальное устройство с большим числом контактов удобно реализовать на базе цифровых микросхем. При этом несколько контактов могут объединяться в одну группу и подаваться на входы одной микросхемы. Однако эту возможность лучше оставить для самых квалифицированных любителей, так как проводники большой длины, ведущие к цифровым микросхемам, легко приводят к ложным срабатываниям, что требует проведения таких мероприятий, которые, например, предусмотрены на рис. 4.40 (при использовании нормально разомкнутых контактов емкость конденсаторов должна быть довольно большой, чтобы импульс тока их зарядки не приводил бы к залипанию контактов; здесь целесообразно ставить лакопленочные конденсаторы емкостью 1 мкФ).
Рис. 4.44. Использование логической схемы И-НЕ на входе устройства оптической сигнализации о состоянии четырех контрольных мест
Рис. 4.45. Два варианта подачи сигнала тревоги с помощью схемы по рис. 4.44:
а — управление режимом работы n-р-n транзистора, входящего в схему генератора сигнала; б — инвертирование выходного сигнала с помощью второй микросхемы И-НЕ для управления генератором по рис. 4.36 (часть, начиная с точки Е')
В соответствии с принципом действия логической схемы И-НЕ при подаче на ее входы потенциалов уровня Н через них текут очень малые токи, что позволяет собрать на базе такой схемы сигнализирующее устройство на лампах (рис. 4.44), лампы могут быть рассчитаны на напряжение 6 В и ток 0,05 А, вместо них можно поставить светодиоды (с балластными резисторами). Емкость конденсатора С составляет 0,01 мкФ. При срабатывании какого-либо контакта происходит короткое замыкание соответствующего входа микросхемы, благодаря чему загорается лампа, включенная между этим входом и плюсовым проводом. На выходе логический уровень L сменяется уровнем Н. Эта смена сигнала на выходе может быть использована непосредственно (для управления входом n-р-n транзистора) или после инвертирования (для управления работой генератора, описанного в разделе 4.4.3). Оба этих варианта пояснены на рис. 4.45. Преимуществом этого простого устройства сигнализации является то, что, с одной стороны, замыкание любого из контактов приводит к запуску сигнала тревоги и, с другой стороны, загорание соответствующей лампы (или ламп) позволяет сразу же определить место срабатывания контакта. Если подача сигнала должна продолжаться только во время срабатывания контакта, пусть даже кратковременного, то возможно применение простейшего варианта — с R5-триггером по рис. 4.40. Его ставят сразу же за логической схемой, т. е. без удлинительных проводов. Такое решение объединяет относительно малую чувствительность сильно «заблокированных» входов микросхемы с возможностью хранения сигнала с помощью триггера. По этому принципу построено устройство сигнализации о состоянии двух контрольных мест, которое может быть собрано на одной микросхеме D100 (рис. 4.46). Смена уровня L на уровень Н (при появлении сигнала на выходе Q за счет короткого нажатия на кнопку S, сброс которой происходит только при устранении причины подачи сигнала) может быть использована для включения генератора звуковой частоты. В схеме по рис. 4.40 микросхема с несколькими входами может быть подключена непосредственно к триггеру, что позволит с помощью верхней микросхемы производить наблюдение за состоянием нескольких контрольных мест. Если же при кратковременном срабатывании какого-либо контакта должен «раздаваться» не только положительный сигнал, но и должна постоянно отображаться информация о месте расположения этого контакта, каждому контрольному месту должен соответствовать свой триггер.

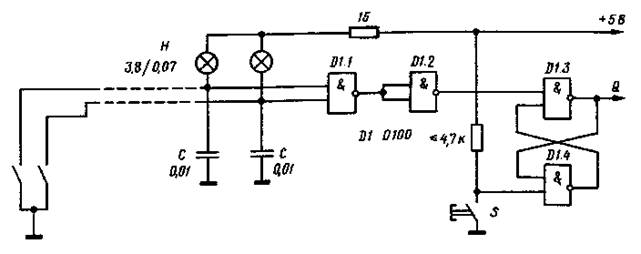

Рис. 4.46. Устройство сигнализации о состоянии двух контрольных мест с дальнейшей передачей и хранением сигнала с помощью триггера
В устройстве по схеме на рис. 4.46 используется интегральная микросхема К155ЛАЗ.

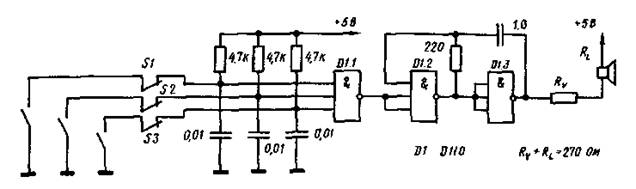

Рис. 4.47. Миниатюрное устройство сигнализации о состоянии трех контрольных мест с генератором звуковой частоты
Еще более экономичным, чем устройство по рис. 4.46, является миниатюрное устройство, представленное на рис. 4.47. Одна микросхема D110 не только обеспечивает наблюдение за состоянием трех контрольных мест (с помощью нормально замкнутых контактов S1...S3), но и акустическую сигнализацию (правда, с различной громкостью звука) с помощью входящего в ее состав генератора. Однако здесь не производится запоминание сигнала тревоги, он звучит только в течение замыкания контакта. Отключение контактов S выявляет сработавший контакт.
|
