В устройстве по схеме на рис. 4.47 можно использовать интегральную микросхему К155ЛА4. к 7
Большое значение отношения сигнал/шум дает возможность использовать КМОП-микросхемы для устройств сигнализации с минимальным током в состоянии покоя. Если, например, применить нормально разомкнутые контакты, то при этом решается и проблема токов, текущих через контакты, тем более, если включены светоизлучающие диоды с высоким КПД. Такое устройство показано на рис. 4.48. Когда цепочка КМОП-микросхем находится в состоянии покоя, транзистор оконечного каскада закрыт (на выходе последней микросхемы — потенциал уровня L). При замыкании одного из контактов (или двух) на выходе первой микросхемы появляется уровень Н, который запускает генератор звуковой частоты, собранный на второй и третьей микросхемах. Напряжение низкой частоты усиливается транзисторным оконечным каскадом. При использовании светодиодов вместо ламп накаливания необходима установка балластного резистора; при ожидаемой сигнализации одновременно с нескольких контролируемых мест такой резистор должен быть предусмотрен для каждого диода. Оптимальной для сборки этого устройства является микросхема, содержащая три элемента И-НЕ. При этом можно установить три контакта и получать информацию с помощью диодов, излучающих свет трех цветов: зеленого, желтого и красного. Контакты S1...S3 и в этом случае позволяют выявить сработавший контакт или отключить его. В этом устройстве также не предусмотрена возможность запоминания сигнала тревоги.

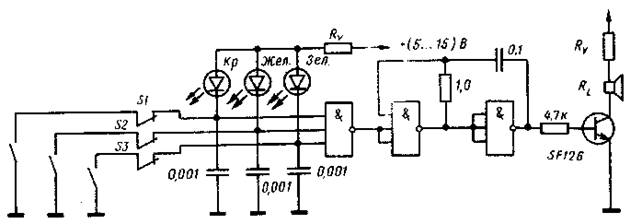

Рис. 4.48. КМОП-микросхемы позволяют собрать сигнальное устройство, более надежное, чем с помощью ТТЛ-схем
В устройстве по схеме на рис. 4.48 используется интегральная микросхема, аналогичная К176ЛА9. Транзистор может быть КТ602Б или КТ801 Б.
Все описанные варианты устройств сигнализации неполны: в них отсутствует выключатель, необходимый для случаев, когда окно или дверь должны оставаться открытыми. Простейшим является отключение сигнализатора. Можно предусмотреть и уменьшение громкости звука, который все-таки будет постоянно напоминать, что, например, окно еще открыто.
Между вариантами «тревога в любом случае» и полным отключением возможно промежуточное решение с реле времени. Но установка реле времени в месте расположения контакта требует прокладки дополнительных проводов или его автономного питания. Кроме того, такое реле необходимо устанавливать для каждого контакта, что может быть оправдано максимум при двух-трех контактах. При использовании реле времени оно «удерживает» устройство сигнализации от подачи сигнала до тех пор, пока само оно находится в нестабильном состоянии. При этом реле времени остается разомкнутым при включении его последовательно с нормально разомкнутым контактом или замкнутым при включении параллельно нормально замкнутому контакту (рис. 4.49). При большем числе контролируемых мест с первого взгляда кажется более целесообразной установка центрального выключателя, который требует только одного дополнительного провода. Но следует подумать о том, что выключение всего устройства сразу не оптимально. В этом случае может оказаться, например, что в течение «периода молчания» на время открывания двери в детской комнате откроется окно!
Рис. 4.49. Включение сигнального устройства с задержкой с помощью реле времени (положение контактов соответствует моменту срабатывания контакта при открывании окна или двери; S — контакт запуска реле времени):
а — сигнальное устройство и реле времени имеют нормально разомкнутые контакты; б — сигнальное устройство и реле времени имеют нормально замкнутые контакты
Относительно оригинальное решение (по сравнению, например, с дополнительно требуемым реле в реле времени — при той же самой схеме) возможно при использовании герметических контактов. При этом контакты удерживаются в замкнутом положении постоянным магнитом, закрепленным на двери или окне, и размыкаются при их открывании. Но если сработает реле времени, то несмотря на открывание двери или окна оно будет удерживать контакты замкнутыми в течение определенного времени. Понятно, что микровыключатель реле времени должен быть расположен на такой высоте, на которой его не может достать ребенок.
На рис. 4.50 представлены два возможных варианта реле времени, позволяющих получать задержку от нескольких секунд до нескольких минут и использовать для включения устройства сигнализации как нормально замкнутый (НЗ), так и нормально разомкнутый (HP) контакты благодаря «нейтральному» выходному сигналу реле, как это показано на рис. 4.49. Пока контакт на окне или двери замкнут на массу, для питания реле времени достаточно одного проводника от плюсового вывода центрального блока питания. При этом если питание производится от батареи, то для реле времени, которое всегда работает лишь кратковременно, также можно предусмотреть отдельную батарею (например, с одним из рассмотренных ниже устройств контроля за ее состоянием). При кольцевом проводе в случае последовательного включения контактов в контролируемых местах и общем источнике питания необходимы, однако, два проводника. Но такая схема может быть реализована и с одним центральным реле времени, так как последовательное включение не позволяет получать сигналы одновременно с нескольких контролируемых мест.
И наконец, следует рассмотреть современный вариант устройства сигнализации, собранного на одной КМОП-микросхеме (содержащей четыре логические схемы И-НЕ, каждая из которых имеет два входа) и одном или двух транзисторах в оконечном каскаде (в зависимости от требуемой выходной мощности).

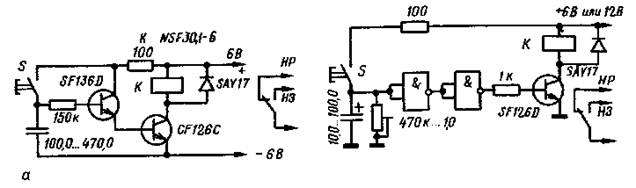

Рис. 4.50. Реле времени (S — контакт запуска реле):
а — на транзисторах; б — на КМОП-микросхеме (с помощью одной КМОП-микросхемы, содержащей четыре логические схемы И-НЕ, можно собрать два реле времени)
Эта схема уже была кратко описана как составная часть одного из устройств подачи вторичного телефонного вызова (раздел 4.4.3). Она позволяет довольно несложно реализовать децентрализованное независимое от сети устройство сигнализации с регулируемой задержкой срабатывания.
В варианте, представленном на рис. 4.51, на двери или окне устанавливается нормально замкнутый контакт. При этом речь может идти как о герметическом нормально замкнутом контакте, удерживаемом постоянным магнитом, так и о микровыключателе. Конденсатор задержки, включенный параллельно контакту, замкнут накоротко через резистор ограничения тока, предназначенный для предотвращения перегрузки импульсом тока этого конденсатора при его разрядке. Таким образом, на входе первой логической схемы имеется уровень L, на ее выходе — Н, на выходе второй схемы, следовательно, опять L, третьей — Я и четвертой — L. Благодаря этому транзистор, подключенный к выходу последней схемы через резистор ограничения тока, заперт. При размыкании контакта происходит зарядка конденсатора с постоянной времени т=С R через резистор сопротивлением 100 кОм. По достижении напряжением на конденсаторе значения 1,8 В (значение, замеренное на образце) тактовый генератор, собранный на первой и второй логических схемах и до сих пор запертый коротко замкнутым контактом, начинает работать. В ритме этой низкой частоты подачи тактовых импульсов начинается генерирование звуковой частоты генератором, образованным следующими двумя схемами. Полученные в результате периодические последовательности колебаний звуковой частоты поступают на транзистор и далее на громкоговоритель или телефонный капсюль (потребляющий малый ток и вполне достаточный по слышимости). Время задержки подачи сигнала можно менять в широких пределах (простейший вариант — вместо постоянного резистора R поставить потенциометр).
Таким образом, устройство, собранное по описанной схеме, дает определенное время на то, чтобы открыть и снова закрыть дверь без подачи сигнала тревоги. Однако конденсатор задержки можно включать и затем снова отключать с помощью выключателя, известного только «посвященным». Такой же результат можно получить за счет отключения резистора, включенного со стороны плюсового вывода источника питания, причем показанный на схемах штриховыми линиями резистор поддерживает на входе микросхемы потенциал массы. Но его сопротивление должно быть и достаточно велико, чтобы при указанных на схемах номиналах элементов время задержки мало зависело от конденсатора. И наконец, можно использовать нормально замкнутый контакт и через него соединить вход обратной связи микросхемы с массой. Задержка теперь произойдет только в том случае, если незадолго перед открытием двери или окна конденсатор будет разряжен с помощью выключателя. В этом случае в цепь обратной связи также вводится резистор, показанный штриховыми линиями. Тактовая частота при этом несколько снижается.
Все эти схемы обеспечивают подачу сигнала тревоги до тех пор, пока контакт в контролируемом месте выведен из исходного состояния. Поэтому в них можно ввести цепочку самоудержания, как это показано на рис. 4.52. Это устройство подает на управляющий вход первой логической схемы потенциал уровня Н, как только импульс сигнала появляется на выходе четвертой схемы (постоянная времени задержки цепочки самоудержания составляет около 10 мс). Резистор сопротивлением 1 МОм обеспечивает на входе микросхемы логический уровень L, пока контакт не сработал. Перед клавишей «Выкл.», с помощью которой можно прервать процесс генерирования, также установлен резистор ограничения тока. В остальном схема дополнена лишь разделительным диодом, без которого вход микросхемы через замкнутый контакт сразу же замыкался на массу.

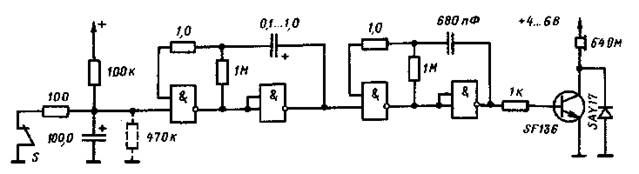

Рис. 4.51. Практическая схема устройства сигнализации на КМОП-микросхеме
Рис. 4.52. Введение в схему по рис. 4.51 (показана только ее часть) Цепочки самоудержания, обеспечивающей сохранение сигнала тревоги Даже при возвращении контакта в исходное состояние
|
