В устройстве по схеме рис. 4.23 можно применить интегральную микросхему К176ЛЕ6 и транзистор КТ361Г, в качестве излучателя акустических колебаний — микротелефонный капсюль ДЭМ-4м.
В устройстве по схеме на рис. 4.24 применяется интегральная микросхема К176ЛЕ5.
4.4 УСТРОЙСТВА СИГНАЛИЗАЦИИ И НАБЛЮДЕНИЯ
Микросхемы с высоким уровнем интеграции, разработанные для специальных целей (для часов, ЭВМ и т. д.), в большинстве случаев содержат делитель частоты, управляемый высокочастотным тактовым генератором. Иногда на определенные выводы этих схем кроме собственно выходных сигналов подаются также частоты звукового диапазона и ниже, с помощью которых можно получать сигналы для акустического или оптического сигнализатора. Ниже описаны практические примеры получения сигналов звуковой частоты, пульсирующих с частотой несколько секунд, с помощью микросхемы от ЭВМ, используемой в качестве датчика тактовых импульсов, и с помощью схемы делителя от кварцевых часов со стрелочным индикатором.
В отличие от описанных выше схем, цель применения которых может выбрать сам любитель, схемы, описанные ниже, разработаны для решения определенных задач.
4.4.1. Генераторы мелодичного сигнала для входных дверей
Микросхемы с высокой степенью интеграции применяются также и при генерировании сигнала для входных дверей. В цепи «Механический звонок — зуммер или звонок с автоматическим прерывателем — звонок переменного тока — дверной гонг — многотональный генератор на транзисторах или микросхемах» генераторы мелодичного сигнала в настоящее время представляют собой самый сложный и не всегда самый дешевый вариант. Их принцип действия заключается в том, что (при определенных условиях запуска) при нажатии кнопки запускается электронный счетчик, на выходах которого после прихода n импульсов появляется, например, логический уровень L. К этим выходам подключены установочные резисторы, определяющие частоту генератора, благодаря чему во время работы счетчика генератор совершает колебания на различных частотах. Если разница между наименьшим сопротивлением генератора и наибольшим эквивалентным сопротивлением пропускания выходов декодирующего устройства достаточно велика, генератор, однажды настроенный на требуемую мелодию, будет надежно выдерживать точность звуковых частот. Для сборки таких генераторов можно использовать четырехразрядный регистр сдвига D195 с прямым выходом «1 из 4» (т. е. импульс на выходе появляется только после прихода последовательности из четырех импульсов, при этом можно получить четыре тона на один регистр минус один тон для обратной связи), или декадный счетчик D192 или МН 7490 с декодером «1 из 10» МН7442 (девять тонов при одном тоне для обратной связи), или четырехразрядный бинарный счетчик D193 с декодером «1 из 16» МН74154 (15 тонов при одном тоне для обратной связи).

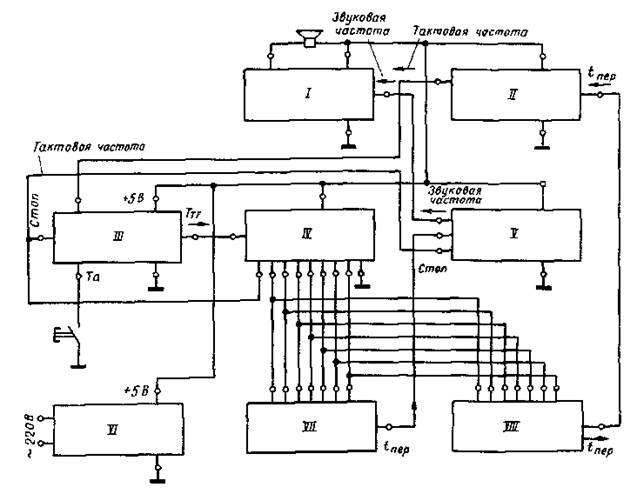

Рис. 4.25. Функциональная схема автоматического семитонального генератора мелодичного сигнала на регистрах сдвига:
I — оконечный каскад на транзисторе KF517 и 1/4 микросхемы Р200С; Н — тактовый генератор на микросхеме Р210С; III — управляющая логическая схема Р210С и Р200С (используется только 3/4 схемы); IV — регистр сдвига (две микросхемы Р195С и одна Р230С); V — генератор звуковых частот на микросхеме Р200С; VI — блок питания 220 В/5 В (0,2 А) на транзисторе SF126 и стабилитроне SZX21/5,6; VII — генераторы звуковых частот (7 потенциометров); VIII — генераторы тактовых частот (7 потенциометров, не нужны при равных длительностях звучания на всех звуковых частотах)
Одним из наиболее «отработанных» решений на базе регистров сдвига является описанный ниже семитональный генератор мелодичного сигнала. Следует, однако, учесть, что регистры использованных здесь серий позволяют реализовать и другие варианты управления схемой, а также последовательности ее работы. Генератор соответствует уже представленному на рис. 4.16.
4.4.1.1. Генератор мелодичного сигнала на регистрах сдвига
Описанное ранее устройство достаточно сложное и вряд ли под силу начинающему радиолюбителю. Следует обратить внимание и на то, что провода, идущие к кнопке, должны быть минимально возможной длины и не должны проходить вблизи источников сильных помех во избежание паразитной модуляции.
Как видно из рис. 4.25, генератор состоит из восьми функциональных блоков, которые — вплоть до громкоговорителя, трансформатора и генератора тактовой частоты — могут быть размещены на печатной плате 100X115 мм. Принципиальная схема представлена на рис. 4.26. Резистор сопротивлением 820 Ом в цепи база-эмиттер транзистора KF517 устанавливается, если напряжение Us — U0H управляющей микросхемы превышает 0,5 В. Свободный вывод Ег микросхемы D7.4 позволяет реализовать дополнительные варианты управления генератором.

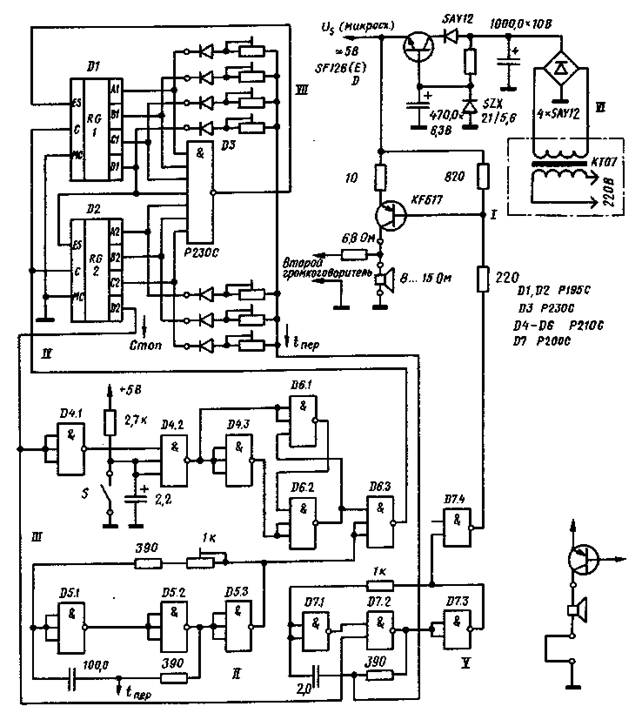

Рис. 4.26. Принципиальная схема генератора по рис. 4.25 (обозначения римскими цифрами соответствуют обозначениям этого же рисунка, справа внизу показан наиболее целесообразный вариант установки двух громкоговорителей, второй подключается вместо перемычки)
В устройстве по схеме на рис. 4.26 интегральные микросхемы Р195С могут быть заменены на К155ИР1, Р210С — на К155ЛА4, Р200С — на К155ЛАЗ. Транзистор стабилизатора напряжения питания интегральных микросхем должен быть кремниевым n-р-n с коэффициентом передачи не менее 40...50, например П307Б или КТ602Б. Транзистор в каскаде усиления низкой частоты — кремниевый р-n-р, например КТ361 Г, КТ209В, КТ209Е. Выпрямительные диоды могут быть Д226 с любым последующим буквенным индексом. Стабилитрон в стабилизаторе напряжения — КС156А. Диоды, связанные с интегральной микросхемой Р230С, могут быть КД103, КД105, Д219, Д220 с любыми буквенными индексами, интегральную схему Р230С можно заменить на К155ЛА2.
«Сердцем» схемы являются два последовательно включенных четырехразрядных регистра сдвига Р195С (Р — удешевленный, любительский вариант), выходы которого — вплоть до последнего — связаны со входами микросхемы И-НЕ типа Р230, имеющей восемь входов. Выход этой схемы подключен к последовательному входу (£S) первого регистра Р195С. Отрицательный логический уровень Н, т. е. L, появляется на выходе схемы Р230С только тогда, когда на все подключенные выходы регистра поданы потенциалы уровня Я. Уровень L появляется в начале работы, если только потенциал последнего выхода регистра соответствует уровню L (за исключением первого запуска после подачи напряжения питания, когда отдельные триггеры регистров сдвига могут находиться в любых исходных состояниях; требуемые состояния они автоматически принимают после первого цикла счета). Сигнал уровня L, поданный на вход £S, первым же тактовым импульсом на тактовом входе регистра сдвигается на следующий триггер схемы, а его выход получает потенциал уровня L. Благодаря этому выход схемы Р230С получает потенциал уровня Н, как и вход £5 для следующего такта. Все семь подключенных выходов обоих регистров снова получают потенциалы уровня Н только после прихода восьмого такта, причем восьмой такт имеет уровень L.
Иначе говоря, устройство построено так, что его работа прекращается после завершения одного цикла; для возобновления работы необходим новый запуск. Эту задачу выполняет управляющее логическое устройство, на входе которого включены кнопка, шунтированная конденсатором для гашения импульсных помех, и микросхема обратной связи для приема сигнала «Стоп» с выхода 8 регистра сдвига. Далее следует триггер, соответствующий выход которого для обеспечения правильности функционирования подключен к разделительной микросхеме (перед нажатием кнопки этот выход должен иметь потенциал уровня L, чтобы обеспечить запирание постоянно поступающих на микросхему тактовых импульсов). При нажатии клавиши триггер сразу же опрокидывается и высвобождает тактовый импульс. Как только прозвучит сигнал первой звуковой частоты, на выходе 8 регистра сдвига появляется потенциал уровня Н, и цепь обратной связи отсюда до управляющего логического устройства (через выход микросхемы обратной связи, потенциал которого соответствует уровню L) играет роль нажатой кнопки с помощью второго входа микросхемы. Только после прихода восьмого тактового импульса процесс повторяется. Уже после «проигрывания» первой звуковой частоты кнопку можно отпустить. После этого триггер опрокидывается снова, запирает канал тактовых импульсов на входе управляющего логического устройства и подготавливает генератор к следующему запуску.
Каждый генератор звуковой частоты снабжен потенциометром для регулировки тона звучания. Чтобы исключить влияние генераторов на выходы регистров сдвига, в цепи потенциометров включены дешевые диоды в пластмассовых корпусах (например, серии SAV40). Генерируемый спектр частот, как уже упоминалось, составляет две октавы. Номиналы потенциометров следует выбирать заранее по желаемому тону звучания (чем выше тон, тем меньше их сопротивление). Это повысит надежность требуемой регулировки. Рекомендуемый диапазон от 500 Ом до 10 кОм. Выбор мелодии зависит от вкуса. При желании получить мелодию, состоящую более чем из семи тонов, необходимо использовать большее число регистров сдвига и логическую схему И-НЕ с числом входов более восьми.
К блоку питания предъявляется требование обеспечить напряжение, не превышающее 5,25 В (более высокое может вывести генератор из строя), и не слишком большой ток. Примененный здесь звонковый трансформатор КТ07 (6 В/0,5 А) может отдавать относительно небольшую мощность, поэтому в цепь питания включен транзистор SF126, управляемый стабилитроном. При использовании трансформатора большей мощности необходим транзистор KU611 или подобный ему. Включенный перед транзистором диод отбирает часть мощности, предупреждая его перегрузку при повышении напряжения сети. Конденсатор, параллельный стабилитрону, смягчает звучание. Вместо комбинации «транзистор-стабилитрон» можно использовать также мощный стабилитрон SZ600/5,1 с развязывающим резистором сопротивлением 10 Ом на мощность 0,5 Вт. Но возможно, что напряжение, обеспечиваемое этой цепочкой, может превышать 5,25 В, поэтому на ее выходе необходимо последовательно установить диод SY200 или подобный ему, пороговое напряжение которого обеспечивает снижение рабочего напряжения ниже 5 В. Номиналы элементов выпрямителя выбраны «с запасом», так как несмотря на требуемый малый ток (лишь в пределах 200 мА) следует учитывать скачок тока зарядки электролитического конденсатора при включении. Его ограничивает только внутреннее сопротивление трансформатора и выпрямителя. В этом случае больше всего пригодны диоды SAY12 или SAY17 (диоды в пластмассовых корпусах, выдерживающие большой импульсный ток), но при необходимости могут быть поставлены и диоды SY320 или SY200 (самый современный вариант — миниатюрные диоды SY360, рассчитанные на ток до 1 А).
|
