Группы приборов | ГДР | СССР |
Кремниевые выпрямительные силовые диоды | SAY12 | Д226, Д229 |
Кремниевые быстродействующие детекторные ДИОДЫ | SAY 30 | Д220, КД501, КД503 |
Германиевые быстродействующие детекторные ДИОДЫ | GA100 | Д18, Д20 |
Светоизлучающие диоды на основе соединений арсенида галлия | VQA13 VQA23 VQA33 | АЛ102 (краен.) АЛ106 (зел.) АЛ103 (желт.) |
Кремниевый фотодиод | SP101 | ФД-2, ФД-9 |
Кремниевый фототранзистор | SP201 | ФТ-1 |
Как видно из данных табл. П1, каждый тип транзисторов ГДР может быть заменен несколькими типами транзисторов СССР. Главным при этом необходимо соблюдать признак однотипности групп, к которым относятся транзисторы. При этом следует учитывать, что высокочастотные транзисторы малой мощности, предназначенные для усиления сигналов и переключения токов (SF и SS соответственно), различаются между собой только величиной напряжения насыщения полностью открытого транзистора, что позволяет в большинстве случаев любительской практики заменять их друг другом. Это хорошо просматривается в таблице взаимнозаменяемости.
Конечно, замена транзисторов одного типа транзисторами других типов будет эквивалентной, если те и другие транзисторы имеют примерно одинаковые параметры не только на высокой частоте, что достичь относительно просто, но и характеристики постоянного тока, главным образом примерным равенством коэффициентов передачи тока базы при включении по схеме с общим эмиттером, h21э. Анализ статических характеристик транзисторов ГДР показывает, что это условие вполне выполнимо, если применяемые транзисторы имеют h21э= 40...50 и более.
В тех случаях, когда нет возможности применить транзисторы, указанные в табл. П1, то необходимо по одному из отечественных справочников по полупроводниковым приборам в указанной группе транзисторов найти транзисторы, по своим параметрам близкие к тем, которые указаны в правой колонке табл. П1.
При выборе возможной замены диодов (силовых, детекторных, светоизлу-чающих), а также фотодиодов и фототранзисторов можно воспользоваться данными табл. П2, составленной аналогично табл. Ш.
Система условных обозначений интегральных микросхем ГДР
В конструкциях, описанных на страницах данной книги, в основном используются интегральные микросхемы производства ГДР и СССР, но в ряде случаев — ЧССР и США. Условное обозначение интегральных микросхем содержит трехзначное число, указывающее регистрационный номер, а также однобуквенные преффикс и суффикс, или другими словами — буквенные приставку и окончание. Причем первая буква указывает основное применение и структуру применяемых в схеме транзисторов в соответствии со следующими признаками:
А, В, С — линейные (усилительные) интегральные микросхемы, выполненные на кремниевых биполярных транзисторах;
D, Е, F — цифровые (логические) интегральные микросхемы, выполненные на биполярных кремниевых транзисторах;
U, W, Z — интегральные микросхемы, выполненные на кремниевых полевых транзисторах.
В свою очередь первые буквы указывают также допустимый диапазон рабочей температуры корпуса интегральных микросхем:
A, D, U — 0°С... + 70°С;
B, Е, W — 25°С...+85°С;
C, F, Z — 55°С...+ 125°С.
Как правило, в бытовой, радиолюбительской аппаратуре находят применения интегральные микросхемы широкого применения, то есть имеющие первой буквой A, D, U. .
Например, интегральные микросхемы D100 представляют собой стандартные приборы широкого применения ТТЛ. Интегральные микросхемы А109 — дифференциальный усилитель и т. д.
Буквенное окончание условного обозначения интегральных микросхем производства ГДР указывает тип корпуса в соответствии со следующими признаками:
В — металло-стеклянный корпус (то есть корпус металлический, а выводы изолируются от корпуса стеклянными вставками);
С — керамический плоский корпус с выводами, расположенными линейно, в два ряда;
D — пластмассовый корпус с выводами, расположенными линейно, в два ряда;
Е — плоский корпус квадратной формы;
F — плоский корпус;
К — корпус с дополнительным теплоотводом.
Например, линейная интегральная микросхема А210К представляет собой усилитель мощности низкой частоты (до 5 Вт), корпус которой снабжен дополнительным теплоотводом.
Интегральные микросхемы производства фирмы «Tesla» (ЧССР) и «Тексас инструменте» (США) имеют во многом одинаковые цифровые индексы, но различные буквенные префиксы (приставки) — SN для США и МН — для ЧССР. При подборе замены для интегральных микросхем следует иметь в виду, что для большинства цифровых приборов иностранного производства можно найти полностью эквивалентную замену среди отечественных микросхем серий КОЗ, К155, К176 и ряда других. Примерно такое же положение для значительной части аналоговых микросхем, представляющих собой дифференциальные (операционные) усилители. Здесь применимы серии К140, К153, К553 и другие. Но для линейных интегральных микросхем, являющихся усилителями напряжения и мощности низкой частоты, промежуточной и высокой частоты, — аналогов нет. Можно подобрать близкую замену, но, как правило, с иным размещением выводов или другой конструкцией корпуса.

Рис. П1. Принципиальная схема УНЧ на микросхеме К174УН4Б

Рис. П2. Принципиальная схема УНЧ на микросхеме К174УН5Б

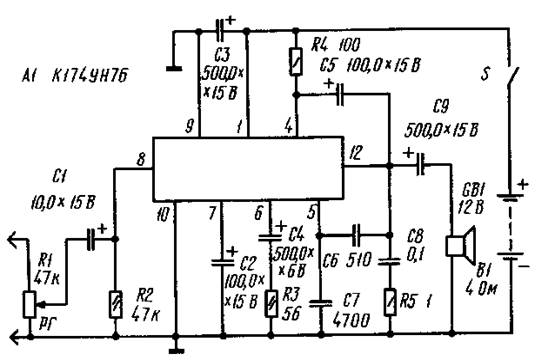

Рис. ПЗ. Принципиальная схема УНЧ на микросхеме К174УН7Б

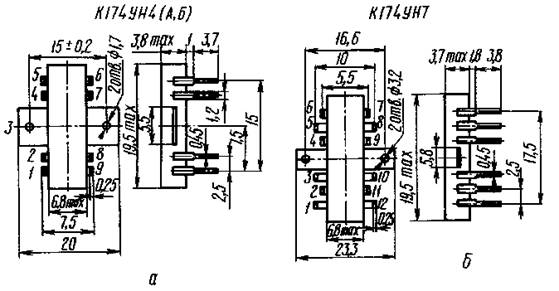

Рис. П4. Конструкция и расположение выводов для микросхем серии К174
Таблица ПЗ Взаимно заменяемые интегральные микросхемы ГДР, СССР, ЧССР и США
ГДР | США | ЧССР | СССР |
А109 | К153УД7 | ||
А210К | — К174УН7Б | ||
А211 | ~К174УН4А | ||
— | MDA2020 | — К174УН9Б | |
R301 | цА701 | 701 | К553УД1 |
R109 | цА741 | 741 | К140УД7 |
— | CD401 1 | 1/2 К176ЛА7 | |
D100 | SN7400 | МН7400 | К155ЛАЗ |
D110 | SN7410 | МН7410 | К155ЛА4 |
D120 | SN7420 | МН7420 | К155ЛА1 |
D192C | SN74192 | МН74192 | К155ИЕ6 |
Р192С | SN74H192 | МН74Н192 | К133ИЕ6 |
Р200 | SN74HOO | МН74НОО | К133ЛАЗ |
Р210 | SN74H10 | МН74Н10 | К133ЛА4 |
— | 7473 | 7473 | К155 |
— | 7490 | 7490 | К155ИЕ2 |
74121 | 74121 | К155АГ1 |
В связи с тем что в данной книге описано большое число конструкций, в которых широко используются линейные интегральные микросхемы, выполняющие роль усилителей мощности низкой частоты, то было принято целесообразным ознакомить читателя с конструкцией и схемами включения интегральных микросхем советского производства, решающих задачи усиления мощности низкой частоты. За основу были взяты наиболее распространенные интегральные микросхемы серии К174, обеспечивающие выходную мощность до 0,8 Вт (К174УН4), до 2 Вт (К174УН5), до 4 Вт (К174УН7). Принципиальные схемы усилителей мощности низкой частоты с использованием отечественных микросхем приведены на рис. П1, П2, ПЗ. Конструкция и расположение выводов для микросхем серии К174 показаны на рис. П4, а, б. При повторении конструкции этих усилителей можно использовать постоянные резисторы типа МЛТ или ВС и электролитические конденсаторы типа К50-6.
В табл. ПЗ приведены варианты взаимной заменяемости интегральных микросхем производства ГДР, СССР, ЧССР и США, упоминаемых в тексте книги с учетом сказанных выше замечаний. В эту таблицу не вошли те типы интегральных микросхем, которые имеют отдаленные и приближенные замены среди отечественных приборов, о чем сказано в примечаниях по тексту книги. К таким интегральным микросхемам относятся С104, С190, С209 и др.
