Основы технологии сварки в аэрокосмической технике (стр. 14 )

2 – Работа выхода электрона различных веществ

Металл	K	Na	Ba	Li	Ca	Th	Fe	W	W - Th	W- La	W - Ba	W - Cs
Чистый, В	2,02	2,29	2,39	2,39	3,34	3,53	4,74	5,52
Оксид, В	0,46	1,8	1,59		1,7		3,53
Комбинирован., В									2,7	2,7	1,6	1,5

3 – Первые потенциалы ионизации

Элемент	U, В	Элемент	U, В	Элемент	U, В
Цезий, Cs	3,88	Марганец, Mn	7,40	Углерод, C	11,22
Калий, K	4,82	Магний, Mg	7,61	Хлор, Cl	12,96
Натрий, Na	5,12	Медь, Cu	7,62	Водород, H	13,53
Барий, Ba	5,19	Железо, Fe	7,84	Кислород, O	13,56
Литий, Li	5,37	Кремний, Si	7,94	Азот, N	14,5
Аллюминий, Al	5,96	Бор, B	8,34	Аргон, Ar	15,7
Кальций, Ca	6,08	Цинк, Zn	9,35	Фтор, F	18,6
Хром, Cr	6,74	Сера, S	10,31	Неон, Ne	21,5
Титан, Ti	6,81	Фосфор, P	10,30	Гелий, He	24,5

4 – Значение средних квадратичных скоростей в
плазме Т≈6000 К

Частицы	H	He	C	O	Ar	Hg	Электроны
v, м/c	12∙ 103	6∙ 103	4∙ 103	3∙ 103	2∙ 103	1∙ 103	5∙ 105

5 – Индексы металла шва, выполненного электродами для сварки конструкционных сталей с σв ≤ 600МПа

Показатель механических свойств	Первые две цифры индекса*1	Третяя цифра индекса*2
0	1	2	3	4	5	6	7
δ, %	37 41 або 43 51	Каждая 20 18	- 20 18	- 22 18	- 24 20	- 24 20	- 24 20	- 24 20	- 24 20
ТX*3, 0C	Каждые	Нерегламентир.	+20	0	-20	-30	-40	-50	-60

*1 Первые две цифры – временное сопротивление в 10-1МПа.

*2 Цифра характеризует одновременно δ и ТX, если эти показатели соответствуют различным индексам в таблице, то третий индекс устанавливают по δ, а затем в кавычках приводят четвёртый дополнительный индекс, характеризующий ТX.

*3 Минимальная температура, при которой ударная вязкость на образцах с V-образным надрезом - не менее 0,35 МДж/м2.

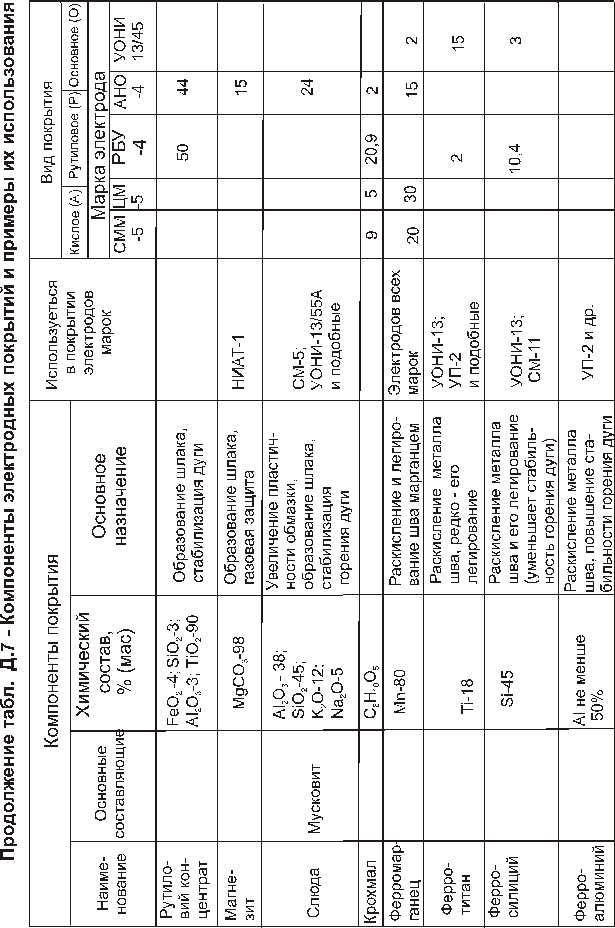

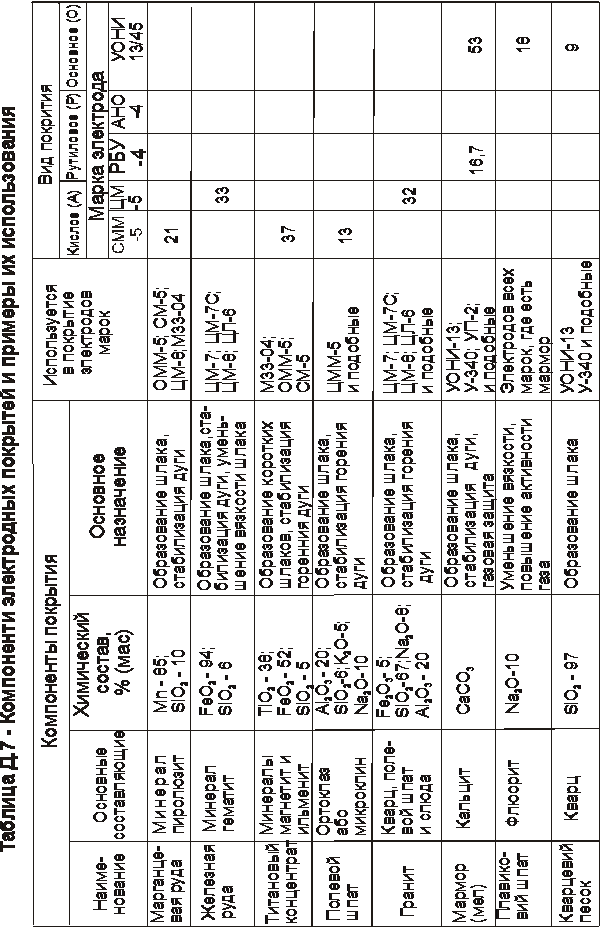

8 – Химический состав флюсов для автоматической
дуговой и электрошлаковой сварки

Марка флюса	Составляющие, % (мас.)
SiO2	MnO	Al2O3	CaO	MgO	Fe2O3	CaF2	S / P
ФЦ - 7	46...48	24...26	до 3	до 3	16...18	до 1,5	5...6	до 0,15/0,15
ФЦ - 9	39,5	40,0	11,0	3,5	до 1,0	до 0,5	26
АН – 348А	41...44	34...38	до 4,5	до 6,5	5,0...7,5	до 2,0	4,0...4,5	до 0,15/0,12
ОСЦ - 45	38...44	38...47	до 4,5	до 6,5	до 2,5	до 2,0	6...9	до 0,15/0,15
48 - ОФ - 6	до 4,0	до 0,3	23,5	19,5	до 3,0	до 1,5	52,0	0,05 / 0,04
АН - 20	22,0	до 0,5	30,0	5,05	11,0	до 1,0	29,0	0,08 / 0,05
АН - 26	32,0	3,0	20,0	3,0	17,0	до 1,0	24,0

9 – Рекомендации относительно применения сварочных флюсов

Марки флюсов	Назначение
АН-348А, АН-348АМ, ОСЦ-45, В, ФЦ-9, ОСЦ-45М, АН-60	Механизированная сварка и наплавка углеродистых и низколегированных сталей углеродистой низколегированной сварочной проволокой
АН -22	ЭШС и дуговая автоматическая сварка и наплавка низколегированных и среднеуглеродистых сталей.
АН-20С, АН-20СМ, АН-20П, АН-15М,	Автоматическая сварка и наплавка высоколегированных и среднеуглеродистых сталей
АН-26С, АН-26П АН-26СП,	Автоматическая и механизированная сварка нержавеющих и коррозионностойких сталей
АН-17М, АН-43, АН-47	Автоматическая дуговая сварка и наплавка углеродистых, низколегированных и среднелегированных сталей
АНТ-17А.	Сварка WIG технически чистого Ti и его малопрочных сплавов без присадочной проволоки
АНТ-23А	То же что и с присадочной проволокой
ФАН-1	Сварка WIG средне - и высокопрочных Ti-сплавов с присадочной проволокой
АНТ-1, АНТ-3, АНТ-7	Сварка МIG технически чистого Ti и его мало - и среднепрочных сплавов
АНТ-2	ЭШС чистого Ti и его мало - и среднепрочных сплавов
АНТ-4, АНТ-6	ЭШС высокопрочных сплавов

10 – Флюсы для аргонодуговой сварки Al - сплавов

Марка	Средний состав, %
LiF	NaF	CAF2	MgF2	SrF2	Ti	LiF	BeF2	K2ZrF6	BaF2	CaCl
ИЕС	35	40	25
ФА-1	25		25	25	25
ФА-1Т			24	24	24	4	24
ТФА-1			25	20	25		30
ТФА-3			20	10	15		20	5	30
ТФА-5			14	21			29			23	13

11 – Защитные газы и смеси

Наименование, ДСТУ или ТУ	Марка и сорт	Объемная часть основного продукта не менее, %	Назначение
Азот газообразный и жидкий (ГОСТ 9293-74)	Особой чистоты газообразный и чистый	99,996	Плазмовая резка
Технический газообразный высшего сорта	99,994
Технический, газообразный и жидкий: Сорт 1 Сорт 2 Сорт З	99,5
99,0
97,0
Азот газообразный и жидкий технический, повышенной чистоты (ТУ 6-2 1-27-77)	Сорт 1 Сорт 2	99,9
99,95
Аргон газообразный и жидкий (ГОСТ 101 57-79)	Высший сорт Сорт 1	99.992 99,987	То же самое. Сварка плавящимся и неплавящимся электродом высокоактивных металлов и сплавов в инертной среде
Аргон высокой чистоты (ТУ 6-21 -12-79)	Жидкий: Сорт 1 Сорт 2	99,998
99,995
Газообразный	99,995
Водород технический (ГОСТ 3022-80)	Марка А	99,99	Создание восстановительной атмосферы при отжиге
Марка Б: Сорт высший Сорт 1	99,95
99,8
Марка В: Сорт высший Сорт 1 Сорт 2	98,5
97,5
95,0
Гелий газообразный (ГОСТ 20461-75)	Особой чистоты	99,995	Сварка WIG и MIG высокоактивных металлов в инертной среде
Высокой чистоты	99,985
Технический	99,8
Углекислый газ газообразный и жидкий (ГОСТ 805085)	Сварочная	99,5	Сварка плавящимся электродом сплавов в окислительной среде
Сварочная повышенного качества	99,8
Техническая	98,5
Смесь аргоннокислородная (ТУ 6-21 -10-74)	Кислород	21…23
Аргон	79…77
Смесь аргоноазотная (аргон технический) (ТУ 6-2 1-20-76)	Высший сорт: Аргон Азот	88…66 12…14	Плазменная резка
Сорт 1: Аргон Азот	88…66 12…14

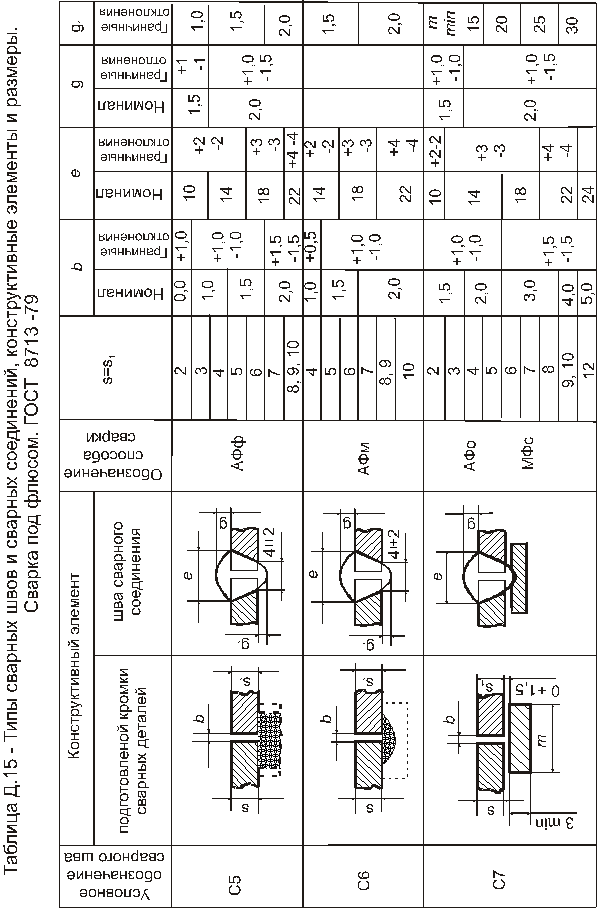

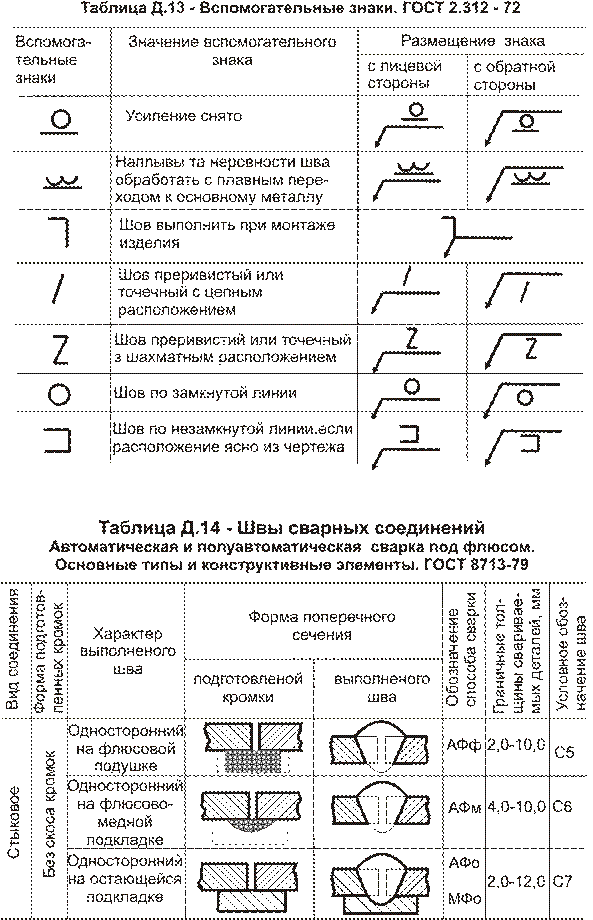

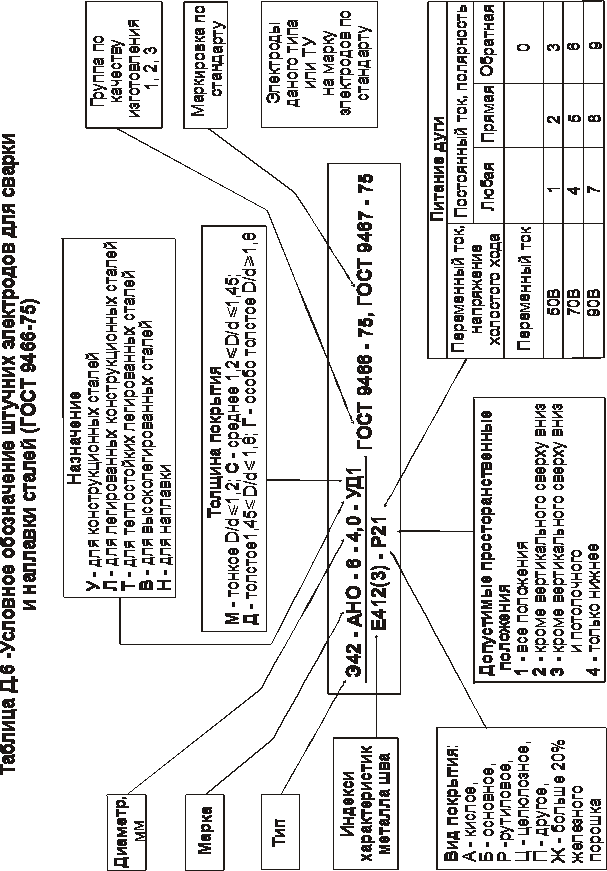

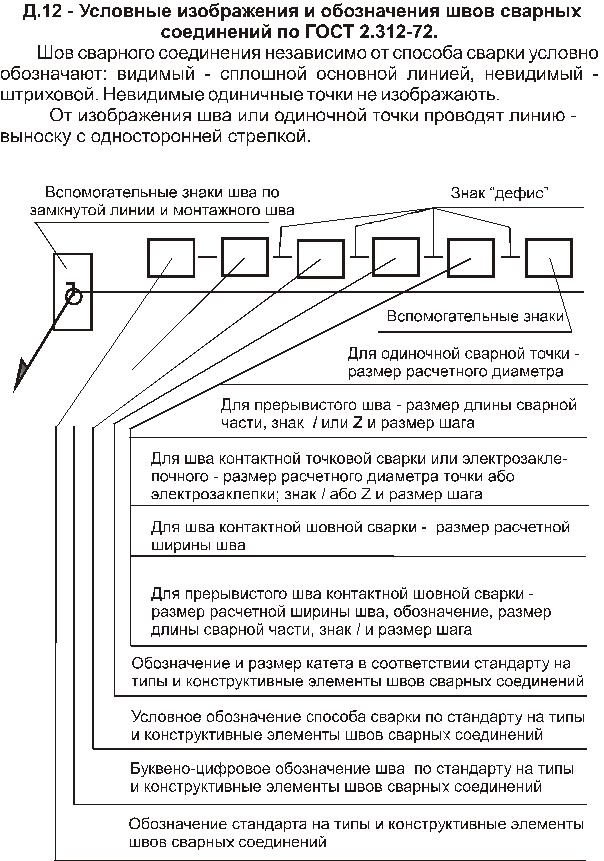

Библиографический список

1. Сварка в самолетостроении /Под ред. Б. Е. Патона. - К.:МИИВЦ, 1998. - 698 с.

2. П. Сварка и пайка в авиационной промышленности: Учеб. пособие для авиационных вузов. - М.: Машиностроение, 1983. – 216 с.

3. Теория сварочных процессов: Учебник для вузов по спец. «Оборуд. и технология свароч. пр-ва» / В. Н. Волченко, В. М. Ямпольский,
В. А. Винокуров и др. – М.: Высш. шк., 1988. - 559 с.

4. С. Оборудование и технология дуговой автоматической и механизированной сварки. – М.: Высш. шк.; Изд. центр «Академия», 1997.- 319 с.

5. Г., Пінковський І. В. Довідник зварника. - К.: Техніка, 2002. - 336 с.

6. Сварка в машиностроении: Справочник: В 4 т. /Под ред. Г. А. Николаева. – М.: Машиностроение, 1975.

7. А., А. Специальные методы сварки: Учеб. пособие для студентов вузов. - 2-е изд., испр. и доп. – М: Машиностроение, 1975. - 232 с.

8. В. Дуговая сварка алюминия: Справочно–учеб. пособие.
- Х.: Инф. центр «Технология», 2003. - 93 с.

9. М. Основы металлургии дуговой сварки в газах. – М: Машиностроение, 1979. - 231 с.

Содержание

Вступление	3
Разновидности дуговой сварки. Исходные положения…....………	5
1.1. Ручная электродуговая сварка на аппаратах переменного тока ………………………………………......…………….....……………	15
1.2. Автоматическая сварка под флюсом……..…….....…………….	21
1.3. Характеристики электрической дуги и оснастка для сварки неплавящимся электродом в среде аргона………..........................	30
1.4. Плазменная сварка металла малой толщины..........................	36
1.5. Полуавтоматическая сварка плавящимся электродом в среде углекислого газа…….....................................................................	46
1.6. Безопасность труда при дуговой сварке...................................	57
Дополнения.........................................................................................	61
Библиографический список..……………………………………………	71
