вместо μd следует принимать 0,5(1 + μd).

10.2.5 Расчетные длины lef и радиусы инерции i-х элементов из труб или парных уголков следует принимать согласно требованиям 10.1.1 - 10.1.3.

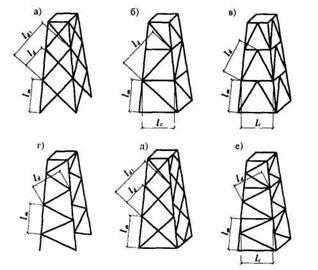

а, б, в - с совмещенными в смежных гранях узлами; г, д - с несовмещенными в смежных гранях узлами; е - с частично совмещенными в смежных гранях узлами

Рисунок 15 - Схемы пространственных решетчатых конструкций

10.2.6 Расчетные длины сжатых элементов пространственных решетчатых конструкций допускается определять из расчета с использованием сертифицированных вычислительных комплексов (в предположении упругой работы стали и недеформированной схемы). При этом рекомендуется использовать программные комплексы, в которых несущая способность сжатых стержней определена с учетом неплоской формы продольного изгиба.

(Опечатка. Июнь 2011 г.)

Таблица 27

Элементы пространственных конструкций	Сжатые и ненагруженные элементы	Растянутые элементы
lef	i	lef	i
Пояса:
по рисунку 15, а, б, в	lm	lmin	lm	lmin
по рисунку 15, г, д	0,73lm	lmin	0,73lm	lmin
по рисунку 15, е	0,64lm	lmin	0,64lm	lmin
Раскосы:
по рисунку 15, а, д	μd ldc	lmin	ld (ld1)	lmin (ix)
по рисунку 15, б, в, г, е	μd ld	lmin	ld	lmin
Распорки:
по рисунку 15, б, е	0,80lc	lmin	-	-
по рисунку 15, в	0,73lc	lmin
Обозначения, принятые в таблице 27 (рисунок 15): ldc - условная длина, принимаемая по таблице 28; μd - коэффициент расчетной длины раскоса, принимаемый по таблице 29. Примечания 1 Раскосы по рисунку 15, а, д в точках пересечения должны быть скреплены между собой. 2 Значение lef для распорок по рисунку15, в дано для равнополочных уголков. 3 В скобках даны значения lef и i для раскосов из плоскости грани конструкции.

Таблица 28

Конструкция узла пересечения элементов решетки	Условная длина раскоса ldc при поддерживающем элементе
растянутом	неработающем	сжатом
Оба стержня не прерываются	ld	l,3ld	0,8ld1
Поддерживающий элемент прерывается и перекрывается фасонкой; рассматриваемый элемент не прерывается:
в конструкциях по рисунку 15, а	l,3ld	1,6ld	ld1
в конструкциях по рисунку 15, д	(1,75 - 0,15n)ld	(1,9 - 0,1n) ld	ld1
Узел пересечения элементов закреплен от смещения из плоскости грани (диафрагмой и т. п.)	ld	ld	ld
Обозначение, принятое в таблице 28 (рисунок 15): n = Im,min ld/(Id,min lm) где Im,min и Id,min lm - наименьшие моменты инерции сечения соответственно пояса и раскоса. Примечание - При п < 1 и п > 3 в формулах таблицы следует принимать соответственно п = 1 и п = 3.

Таблица 29

Прикрепление раскоса к поясам	Значение п	Значение μd при l / imin, равном
до 60	св. 60 до 160	св. 160
Сварными швами, болтами (не менее двух), расположенными вдоль раскоса	До 2	1,14	0,54+36 imin / l	0,765
Свыше 6	1,04	0,54+28,8 imin / l	0,740
Одним болтом без фасонки	При любых значениях	1,12	0,64+28,8 imin / l	0,820
Обозначения, принятые в таблице 29: п - по таблице 28; l - длина, принимаемая равной: ld - для раскосов по рисунку 15, б, в, г, е; ldc по таблице 28 - для раскосов по рисунку 15, а, д. Примечания 1 Значение μd, при 2 ≤ n ≤ 6 следует определять линейной интерполяцией. 2 При прикреплении одного конца раскоса к поясу без фасонок сваркой или болтами, а второго конца - через фасонку коэффициент расчетной длины раскоса следует принимать равным 0,5(1 + μd); при прикреплении обоих концов раскосов через фасонки μd = 1,0.

10.3 Расчетные длины колонн (стоек)

10.3.1 Расчетные длины lеf колонн (стоек) постоянного сечения или отдельных участков ступенчатых колонн следует определять по формуле

(140)

где l - длина колонны, отдельного участка ее или высота этажа;

μ - коэффициент расчетной длины.

10.3.2 При определении коэффициентов расчетной длины колонн (стоек) значения продольных сил в элементах системы следует принимать, как правило, для того сочетания нагрузок, для которого выполняется проверка устойчивости колонн (стоек) согласно разделам 7 и 9.

Допускается определять коэффициенты расчетной длины колонн постоянного сечения и отдельных участков ступенчатых колонн лишь для сочетания нагрузок, дающего наибольшие значения продольных сил в колоннах и на отдельных участках, и полученные значения коэффициентов μ использовать для участков с другими сочетаниями нагрузок.

При этом необходимо различать несвободные (раскрепленные) рамы, у которых узлы крепления ригелей к колоннам не имеют свободы перемещения в направлении, перпендикулярном оси колонны в плоскости рамы, и свободные (нераскрепленные) рамы, у которых такие перемещения возможны (см. рисунок 1).

10.3.3 Коэффициенты расчетной длины μ колонн (стоек) постоянного сечения следует определять в зависимости от условий закрепления их концов и вида нагрузки. Для некоторых случаев закрепления концов и вида нагрузки значения μ приведены в таблице 30.

Таблица 30

Схема закрепления колонны (стойки) и вид нагрузки
μ	1,0	0,7	0,5	2,0	1,0	2,0	0,725	1,12

Коэффициенты расчетной длины колонн (стоек) постоянного сечения с упругим закреплением концов следует определять по формулам, приведенным в таблицах И.1 и И.2 приложения И.

10.3.4 Коэффициенты расчетной длины μ колонн постоянного сечения в плоскости свободных или несвободных рам при жестком креплении ригелей к колоннам и при одинаковом нагружении узлов, расположенных в одном уровне, следует определять по формулам таблицы 31.

10.3.5 При отношении Н/В ≥ 6 (где Н - полная высота свободной многоэтажной рамы, В - ширина рамы) должна быть проверена общая устойчивость рамы в целом как составного стержня, защемленного в основании и свободного вверху.

10.3.6 При неравномерном нагружении верхних узлов колонн в свободной одноэтажной раме и наличии жесткого диска покрытия или продольных связей по верху всех колонн коэффициент расчетной длины μеf наиболее нагруженной колонны в плоскости рамы следует определять по формуле

(146)

где μ - коэффициент расчетной длины проверяемой колонны, вычисленный по формулам (141) и (142) таблицы 31;

Ic, Nc - момент инерции сечения и усилие в наиболее нагруженной колонне рассматриваемой рамы соответственно;

ΣNi, ΣIi - сумма расчетных усилий и моментов инерции сечений всех колонн рассматриваемой рамы и четырех соседних рам (по две с каждой стороны) соответственно; все усилия следует находить при том же сочетании нагрузок, которое вызывает усилие Nc в проверяемой колонне.
