Стальные конструкции (стр. 6 )

7.2.8 Расчет соединительных планок и их прикреплений (см. рисунок 4) должен выполняться как расчет элементов безраскосных ферм на совместное действие силы Fs, срезывающей планку, и момента Ms, изгибающего планку в ее плоскости, значения которых следует определять по формулам:

(19)

(20)

где Qs - условная поперечная сила, приходящаяся на планку одной грани.

7.2.9 Расчет элементов соединительных решеток составных стержней следует выполнять как расчет элементов решеток плоских ферм. При расчете раскосов решеток по рисунку 3 усилие в раскосе следует определять по формуле

(21)

где α1 - коэффициент, принимаемый равным: 1,0 для решетки по рисунку 3, а, б и 0,5 - по рисунку 3, в;

Qs - условная поперечная сила, приходящаяся на одну плоскость решетки.

При расчете раскосов крестовой решетки с распорками (рисунк 3, г) следует учитывать дополнительное усилие Nad, возникающее в каждом раскосе от обжатия ветвей и определяемое по формуле

(22)

где α2 = dl2b/(2b3 + d3) - здесь b, lb, d - размеры, указанные на рисунке 3;

Nb - усилие в одной ветви стержня;

Ad, Ab - площадь сечения одного раскоса и одной ветви соответственно.

7.2.10 Расчет стержней, предназначенных для уменьшения расчетной длины сжатых элементов, должен выполняться на усилие, равное условной поперечной силе в основном сжатом элементе, определяемой по формуле (18).

Расчет распорок, предназначенных для уменьшения расчетной длины ветвей колонн в плоскости, перпендикулярной плоскости поперечных рам, при наличии нагрузок от мостовых или подвесных кранов, следует выполнять на условную поперечную силу, определяемую по формуле (18), где значение N следует принимать равным сумме продольных сил в двух ветвях колонн, соединенных распоркой.

7.3 Проверка устойчивости стенок и поясных листов центрально-сжатых элементов сплошного сечения

7.3.1 При проверке устойчивости стенок в качестве расчетной высоты hef следует принимать (рисунок 5):

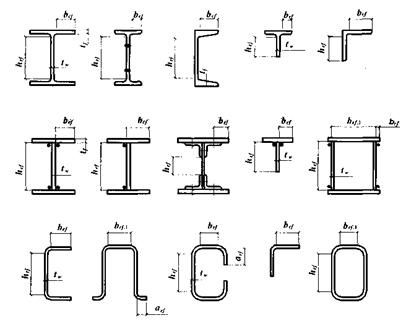

Рисунок 5 - Расчетные размеры стенок, свесов полок, поясных листов в прокатных, составных и гнутых профилях

полную высоту стенки - в сварных элементах;

расстояние между ближайшими к оси элемента краями поясных уголков - в элементах с фрикционными поясными соединениями;

расстояние между началами внутренних закруглений - в прокатных профилях;

расстояние между краями выкружек - в гнутых профилях.

7.3.2 Устойчивость стенок центрально-сжатых элементов сплошного сечения следует считать обеспеченной, если условная гибкость стенки не превышает значений предельной условной гибкости определяемых по формулам таблицы 9.

7.3.3 Стенки центрально-сжатых элементов сплошного сечения (колонн, стоек, опор и т. п.) при как правило, следует укреплять поперечными ребрами жесткости с шагом от 2,5hef до 3hef; на каждом отправочном элементе должно быть не менее двух ребер.

Таблица 9

Сечение	Условная гибкость элемента	Предельная условная гибкость стенки
	≤ 2	(23)
> 2	(24)
	≤ 1	1,2 (25)
> 1	(26)
	≤ 0,8	1,0 (27)
>0,8	(28)
		(29)
Обозначения, принятые в таблице 9: - условная гибкость элемента, принимаемая в расчете на устойчивость при центральном сжатии; bf - ширина полки тавра. Примечания 1 В коробчатом сечении значение следует определять для пластинок, расположенных параллельно плоскости, в которой проверяется устойчивость элемента в целом. 2 В тавровом сечении должно соблюдаться условие 1 ≤ bf/hef ≤ 2; при < 0,8 или > 4 в формуле (29) следует принимать соответственно = 0,8 или = 4. 3 Знак «≤» в формулах означает, что значение в случае его превышения при расчете по формуле следует принимать равным указанному в правой части.

В сплошностенчатых ветвях колонн сквозного сечения ребра жесткости допускается устанавливать только в узлах крепления соединительных решеток (планок).

В стенке, укрепленной только поперечными ребрами, ширина их выступающей части br должна быть для парного симметричного ребра не менее (hef/30 + 40) мм, для одностороннего ребра - не менее (hef/20 + 50) мм; толщина ребра tr должна быть не менее

Стенки допускается укреплять односторонними поперечными ребрами жесткости из одиночных уголков, приваренных к стенке пером. Момент инерции такого ребра, вычисляемый относительно оси, совпадающей с ближайшей к ребру гранью стенки, должен быть не менее чем для парного симметричного ребра.

7.3.4 В центрально-сжатых элементах двутаврового сечения с расчетной высотой стенки hef в случае укрепления стенки продольным ребром жесткости, расположенным посередине и имеющим момент инерции сечения Irl при следует значение , установленное в 7.3.2, умножить на коэффициент

(30)

При расположении ребра с одной стороны стенки его момент инерции следует вычислять относительно оси, совпадающей с ближайшей гранью стенки.

В случае выполнения продольного ребра в виде гофра стенки при вычислении hef следует учитывать развернутую длину гофра.

Продольные ребра жесткости следует включать в расчетные сечения элементов.

Минимальные размеры выступающей части продольных ребер жесткости следует принимать как для поперечных ребер согласно требованиям 7.3.3.

7.3.5 В случаях когда фактическое значение условной гибкости стенки превышает предельное значение , вычисленное по формулам (23) - (29) таблицы 9, проверку устойчивости элемента по формуле (7) допускается выполнять с учетом расчетной уменьшенной площади сечения Ad, определенной согласно 7.3.6.

7.3.6 При расчете центрально - и внецентренно-сжатых стержней сплошного сечения в случаях, когда фактическое значение условной гибкости стенки превышает (при центральном сжатии не более чем в 2 раза) значение предельной условной гибкости стенки , полученное согласно требованиям 7.3.2, а также 9.4.2 и 9.4.3, в формулах (7), а также (109), (111), (115), (116), (120) и (121) допускается принимать расчетную уменьшенную площадь сечения Аd взамен А.

Значение Аd следует вычислять по формулам:

для двутаврового и швеллерного сечений

(31)

для коробчатого сечения:

при центральном сжатии

(32)

при внецентренном сжатии

(33)

В формулах (31) - (33) обозначено:

hef и hd - расчетная и уменьшенная высота стенки, расположенной параллельно плоскости, в которой проверяется устойчивость;
