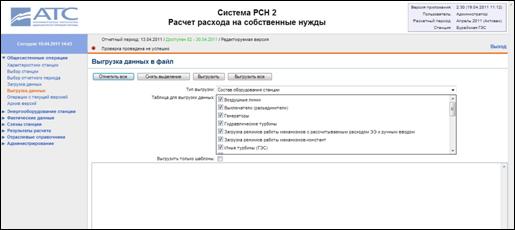

Рисунок 4.13. Форма выгрузки данных.

Выгрузка шаблонов осуществляется следующим образом:

1.  Перед началом выгрузки, в выпадающем списке «Тип выгрузки» следует выбрать один из типов выгружаемых данных:

a.  Состав оборудования станции – выгружаются данные раздела «Энергооборудование станции»;

b.  Фактические данные по работе оборудования станции – выгружаются данные раздела «Фактические данные»;

c.  Электрические схемы.

Список доступных для выгрузки таблиц будет изменяться, в зависимости от выбранного типа выгружаемых данных.

2.  Далее необходимо выбрать таблицы из списка. Для этого надо проставить флаг-метку , напротив названия таблицы. Можно выбрать несколько таблиц для выгрузки.

3.  Нажать на кнопку Выгрузить.

4.  В открывшемся диалоговом окне указать путь для сохранения данных. Все таблицы будут сохранены в указанной директории одним zip-архивом.

Примечание:

·  Если выбран режим Выгрузить только шаблоны (флаг будет иметь значение ), то выгрузятся пустые шаблоны последней актуальной версии.

·  Кнопка Отметить все позволяет выбрать все таблицы одного типа.

·  Выгрузка сразу всех таблиц различных типов осуществляется нажатием на кнопку Выгрузить все.

Рисунок 4.14. Выбраны все таблицы одного типа для выгрузки.

Глава 6 Работа со станционными объектами

Пользователю системы предоставлена возможность ввода, просмотра и хранения электрических связей, необходимых для обозначения соединений между экземплярами энергооборудования и формирования электрической схемы станции.

Основным назначением электрической схемы станции является расчет электрического режима и потерь электроэнергии в элементах станционной сети исходя из загрузки основного оборудования станции.

Связь на электрической схеме задается подключением энергооборудования к узлу. Узел представляет собой точку соединения двух или более экземпляров энергооборудования станции и является логической единицей, созданной для удобства и обеспечения наглядности схемы электростанции. То есть, непосредственно как оборудование, узел не существует.

Энергооборудование станции

Данные раздел меню содержит описательную информацию по характеристикам станционного оборудования. Для разного типа станций (АЭС, ТЭС, ТЭС с выработкой тепла или ГЭС) оборудование может различаться:

·  Воздушные линии

·  Выключатели (разъединители)

·  Генераторы

·  Кабельные линии

·  Реакторы (для станций типа «АЭС»)

·  Котлы (для станций типа «ТЭС» и «ТЭС с выработкой тепла»)

·  Механизмы

o  Основные трансформаторы

§  Автотрансформаторы

§  Главные трансформаторы

§  Трансформаторы СН

§  Трехфазные группы

·  Паропроводы

·  Прочее оборудование

·  Синхронные компенсаторы

·  Статистические компенсаторы

·  Счетчики прямого включения

·  Токоограничивающие реакторы

·  Точки измерений

o  Турбины

§  Паровые турбины (для станций типа «АЭС», «ТЭС» и «ТЭС с выработкой тепла»)

§  Гидравлические турбины (для станций типа «ГЭС»)

§  Иные турбины

·  Шинопроводы

·  Шунтирующие реакторы

·  Узлы

Работа с объектами энергооборудования одинаковая для всех типов оборудования (более подробно действия над объектами описаны в разделе Работа с объектами).

В системе существуют станционные объекты, использующие дополнительный функционал. Для таких объектов формы редактирования имеют уникальную структуру. В связи с этим требуется более подробное рассмотрение данных форм.

Форма редактирования механизмов

При создании механизма, на форме добавления объекта, кроме прочих параметров необходимо задать тип механизма. Все механизмы станции в системе делятся на следующие типы:

1)  С рассчитываемым расходом ЭЭ.

2)  С ручным вводом.

3)  Механизм-константа с расходом ЭЭ, зависящим от загрузки основного оборудования.

4)  Механизм-константа с расходом ЭЭ, не зависящим от загрузки основного оборудования.

Механизмы-константы не имеют режимов работы.

Для механизмов с ручным вводом и механизмов с рассчитываемым расходом ЭЭ возможна модификация каждого режима работы на форме редактирования.

Для отображения загрузки механизма в режимах работы на форме редактирования строится график.

График строится по данным из таблиц Режимы работы механизма станции и Загрузка режимов работы механизма.

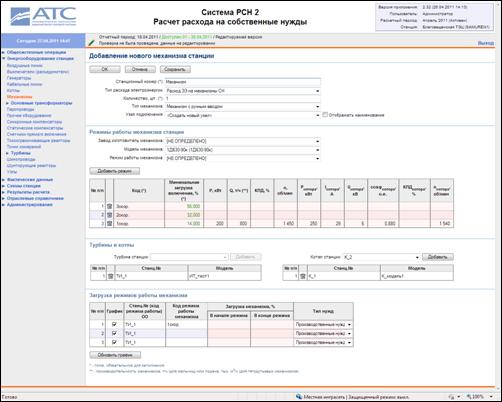

Рисунок 5.1а. Форма редактирования механизмов.

1.  В таблице Режимы работы механизма станции наряду с характеристиками режима работы задается значение Минимальная загрузка включения. Минимальная загрузка включения – это показатель, который определяет минимальную загрузку станции (для общестанционных механизмов) или минимальную загрузку основного оборудования станции (турбины или котла), при достижении или превышении которого, механизм работает в указанном режиме.

2.  В таблице Загрузка режимов работы механизма задается график загрузки механизма в каждом его режиме работы для связного с этим механизмом оборудования (турбина, реактор или котел).

Для режима работы оборудования и режима работы механизма будет отображен график, если в столбце График стоит значение .

Для отображения графика необходимо нажать Обновить график или нажать на кнопку Сохранить.

График итогового значения загрузки механизма в начале режима строится как суммарная максимальная загрузка в каждом режиме, сгруппированная по основному оборудованию. То есть, в каждом режиме механизма рассматриваются все связные оборудования. Для каждого оборудования выбирается тот режим, в котором значение загрузки механизма максимально. Максимальные значения загрузки механизма суммируются, этот показатель и является итоговым значением. Аналогично формируется значение в конце режима работы механизма.

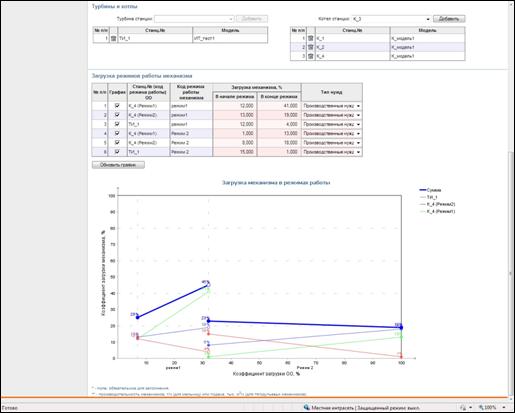

Рисунок 5.1б. Форма редактирования механизмов.

Результирующая загрузка изображается на графике синим цветом и полужирным начертанием. Суммарная загрузка механизма в любом из его режимов работы не должна превышать 100 %.

Формы редактирования трехфазной группы

Форма редактирования трехфазной группы отображает список главных однофазных трансформаторов (и их параметры), доступных для объединения в трехфазную группу.

Форма функционирует в режиме просмотра двухобмоточного или трехобмоточного трансформатора.

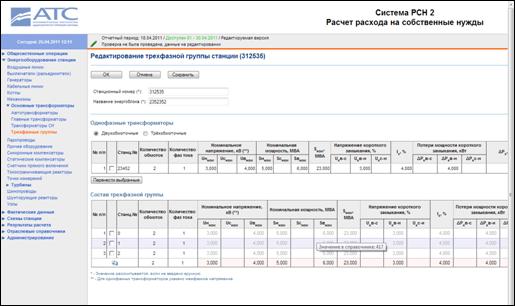

Рисунок 5.2. Форма редактирования трехфазной группы трансформаторов.

Для создания трехфазной группы:

1.  Введите станционный номер группы, название энергоблока;

2.  Выберите тип трансформатора – Двухобмоточный или Трехобмоточный;

3.  Выберите три трансформатора, которые войдут в состав трехфазной группы (трансформатор выбран, если флаг-метка напротив записи находится в состоянии ). Выбранные трансформаторы должны иметь идентичные характеристики.

4.  Нажмите кнопку Перенести выбранные. В таблице Состав трехфазной группы отобразятся трансформаторы, выбранные в п.3.

5.  Сохраните группу нажатием кнопки OK или Сохранить.

Формы редактирования узлов

На форме добавления/редактирования узлов станции можно задать признак Автоматически генерируемое имя. При включении этого признака, наименование узла будет отображаться в виде списка оборудования, подключенного к этому узлу. Поле Наименование не активно для ввода и предназначено только для отображения связанного с узлом оборудования.

Например: Если узел с кодом Узел_0001 является узлом начала воздушной линии ВЛ_1, то на списочной форме узлов, в поле Наименование будет отображаться ВЛ_1(н), где (н) указывает, что узел связан с началом ВЛ.

На списочной форме воздушных линий будет отображаться код этого узла.

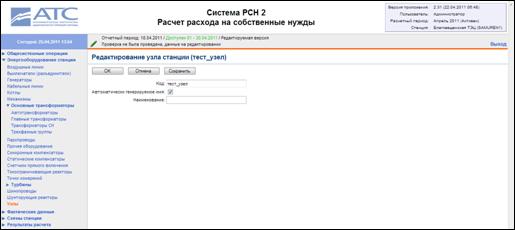

Рисунок 5.3. Форма редактирования узлов.

Фактические данные

Для всех форм, входящих в данный блок, реализована функция «Пролонгировать данные».

Включенный режим Пролонгировать данные (переключатель в состоянии ) позволяет при сохранении изменений в таблице автоматически установить значение последнего введенного часа во все ячейки, следующие за данным часом. При изменении значения в ячейке, введенные данные копируются во все поля ввода, следующие за введенным часом. При отключенном режиме (переключатель в состоянии ), сохранение данных происходит без копирования значений.
