Встраиваемая мультимедийная навигационная система стандарта 2 Din «все-в-одном» (стр. 5 )

S/N Radio	85 dBA
Отношение сигнал-шум	95 dB
Максимальная выходная мощность	50Wx4 (200Watts)
Частотная характеристика	20Hz - 22KHz + 3dB

ТВ

Color-SYS Система управления цветом	CH/Band	Каналы приемы
PAL	VHF-L	49.75-136.25MHZ
	VHF-H	144.25 -424.25MHZ
	UHF	435.25 -863.25MHZ
NTSC	VFH-L	55.25 - 139.25MHZ
	VFH-H	145.25-427.25MHZ
	UHF	433.25-801.25MHZ
SECAM	VFH-L	49.75-163.25MHZ
	VFH-H	168.25-463.25MHZ
	UHF	471.25-863.25MHZ
Поддерживаемы форматы	DVD-R, DVD-RW, DVD+R, DVD+RW, CD-R, CD-RW, CD-DA, MP3, WMA, HDCD, SVCD, VCD, MPGE, JPEG
Частотная характеристика	20KHz 15KHz (3dB)
Видео	1Vp - p +- 0.2 75Ω
Аудио	2.0V (1KHz, OdB) +- 0.2V
S/N радио	95dB
Искажение	1W выход (1KHz 40HM) 0.2%
Количество аудио	0.05% (1KHZ)
Цифровое аудио	24 bit
ESP	DVD	2-3 secs
CD-DA	10 secs
MP3	100 secs
WMA	200 secs
Механическая система защиты	10 ~ 100KHz, X/Y/Z: 1.0G
Максимальная мощность	52W x 4

Диапазон частот	87.5-108MHz
Чувствительность шума S/N 30dB	< 10 dBuV
Частотная характеристика	30 Hz-15 KHz
S/N коэффициент( 50db)	60 dBu
Частотная характеристика	30KHz — 15KHz (3dB)

FM

Диапазон частот	530Khz - 1710KHZ
Чувствительность шума S/N 30dB	20 dBuV
S/N коэффициент (-50db)	60dB
Частотная характеристика	50KHz - 2KHz

AM

Примечание

1)  Воспроизводимые форматы:

DVD-5, DVD-9, DVD-10, DVD-18, DVD-R, DVD + R, VCD, SVCD. DVCD, CD, HDCD, JPEG, AVI-MPEG4.

2)  Аудио формат: DOLBY DIGITAL декодер.

3)  Функции воспроизведения DVD/VCD/CD:

Обзор с разных углов, многоязычное воспроизведение, скорость, быстрый возврат, функция автозапоминания. Для использования данных возможностей воспроизводимый диск должен содержать необходимую информацию.

Проблема	Причина	Решение
Нет питания	Сгорел элемент питания или предохранитель. Электрическое напряжение превышает допустимые пределы. Защита системы вследствие неправомерных действий.	Замените предохранитель. Проверьте электрическое напряжение. Нажмите Reset для перезагрузки системы.
Пульт ДУ не работает	Низкий заряд батарей. Батареи установлены не верно.	Замените батареи. Переустановите батареи.
Отсутствует или низкий уровень выхода звука	Неверное подключение; низкий уровень звука динамиков; неверные настройки звука.	Проверьте и исправьте подключение; увеличьте уровень звука динамиков; отрегулируйте настройки звука.
Искажение	Использование некачественных дисков; устройство и динамики имеют разное волновое сопротивление; динамики отключены.	Используйте качественные диски; замените динамиков; проверьте подключение динамиков.
Автоматическая перезагрузка устройства	Неверное подключение ACC&B+	Проверьте и исправьте подключение
Нет изображения	Неверное подключение. Автомобиль не в статическом состоянии.	Проверьте и исправьте подключение. Остановите автомобиль в безопасном месте.
Изображение не корректно		Отрегулируйте видео настройки системы. Проверьте и исправьте подключение.
Радио
Слабый FM сигнал	Антенна установлена не верно. Открыт LOC.	Установите антенну должным образом. Закройте LOC.
Пауза во время воспроизведения	CD загрязнен или поврежден. Файл поврежден.	Очистите или замените CD, выберите другой файл.
Отображение неверной информации	Отображение большего объема информации.
Неверное/отсутствие действия	Невозможность выполнения операции	Нажмите EJЕСТ в течение 5 секунд для перезагрузки CD привода.
Невозможность войти в CD режим	CD отсутствует в устройстве	Погрузите CD в устройство, попробуйте еще раз.
CD не воспроизводится	CD загружен неверно (обратной стороной), формат не поддерживается.	Настройте функцию воспроизведения, используйте подходящий формат, загрузите CD должным образом (изображение вверх).
SD карта не читается устройством, но воспроизводится на компьютере	Не все SD карты читаются данным устройством; зависит от фирмы производителя.	Замените SD карту памяти.
При воспроизведении VCD нет функции повтора и поиска	Функция PCB активна.	Отключите функцию PCB.
ТВ: изображение без звука	В настоящее время используются PAL-D или PAL-K, PAL-I, частота которых различна. PAL-D – 6.5M PAL-I – 6M.	Войдите в настройки системы, настройте ТВ-режим.

УСТРАНЕНИЕ НЕПОЛАДОК

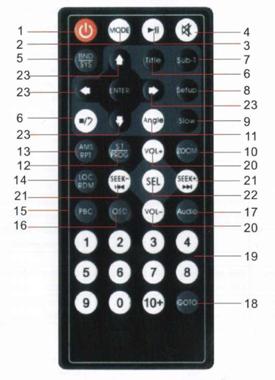

Пульт дистанционного управления



1.POWER (ПИТАНИЕ)

Кнопка включения/выключения питания. В режиме без питания система отображает дату и время.

2.MODE (РЕЖИМ)

Выбор рабочего режима: нажмите кнопку для выбора соответствующей функции: радио-диск-мультимедиа-внешний вход-главное меню.

3.PLAY/PAUSE (ВОСПРОИЗВЕДЕНИЕ/ПАУЗА)

В режиме воспроизведения нажмите для воспроизведения/пазы.

4.MUTE (БЕЗ ЗВУКА)

Нажмите кнопку для выключения/включения звука.

5.BND/SYS

В режиме радио нажмите для переключения между частотами FM1-FM2-FM3-AM1-AM2. При проигрывании диска нажмите для переключения видео форматов NTST-PAL-AUTO.

6.TITLE (РАЗДЕЛ)

При воспроизведении диска нажмите для возврата в раздел.

7.SUB-T (СУБИТРЫ)

При воспроизведении видео нажмите для выбора языка субтитров.

8.SETUP (НАСТРОЙКА)

Нажмите для входа/выхода в/из меню DVD.

9.SLOW (МЕДЛЕННО)

Функция медленного воспроизведения: нажмите кнопку для выбора коэффициента 1/2,1/3, 1/4, 1/5,1/6, 1/7.

10.ZOOM (УВЕЛИЧЕНИЕ)

Функция увеличения и уменьшения. Нажмите для выбора коэффициента: 2,3,4,1/2,1/3,1/4.

11. ANGLE (УГОЛ)

При воспроизведении диска с возможность просмотра изображения с разных углов нажмите для выпора угла просмотра.

12.ST/PROG

В FM режиме нажмите для выбора «стерео» или «моно» выхода звука. Выполняет функцию воспроизведения при проигрывании диска.

13.AMS/RPT

В режиме радио нажмите для поиска и автозапоминания радиостанций.

14.LOC/RDM

В режиме радио нажмите для переключения между местным и дальним режимами приема. В режиме воспроизведения нажмите для воспроизведения в случайном порядке.

15.PBC

При воспроизведении диска нажмите для перехода в меню воспроизведения.

16.0SD

При воспроизведении диска нажмите для отображения информации о диске.

17.AUDIO (АУДИО)

При воспроизведении диска нажмите для выбора формата аудио.

18.GOTO

В режиме воспроизведения после нажатия клавиши GOTO выберите необходимый пункт меню, нажмите для воспроизведения.

19.ЦИФРОВЫЕ КНОПКИ

В режиме радио за клавишами 1-6 закреплены сохраненные радиостанции. В режиме воспроизведения нажмите для выбора порядка воспроизведения.

20.VOL+/- (ГРОМКОСТЬ +/-)

Клавиши регулировки громкости. Нажмите "-" для уменьшения и "+" для увеличения уровня громкости звука.

21.

В радио режиме

Нажмите для поиска радиостанций.

В режиме воспроизведения: нажмите для выбора предыдущего и для последующего треков.

В ТВ режиме.

нажмите для выбора предыдущего и для последующего каналов.

22.SEL

Нажмите для входа в меню настройки звуковых эффектов.

23.Вверх/вниз/влево/вправо

В главном меню:

Выбор ярлыка.

При воспроизведении MP3 диска:

Нажмите для выбора песни.

В меню настройки DVD:

Выберите позицию вверху/внизу/слева/справа.

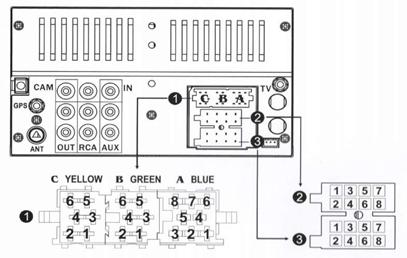

Подключение

Зеленый

Синий

Желтый

ПРОВОД ЦВЕТ ФУНКЦИЯ   ЗЕЛЕНЫЙ   СИНИЙ   СЕРЫЙ   ЧЕРНЫЙ

ПРОВОД	ЦВЕТ	ФУНКЦИЯ	ПРОВОД	ЦВЕТ	ФУНКЦИЯ
1	Фиолетовый	Пер. прав. динамик	+	1	Коричневый	Ручной тормоз
2	Фиолетовый/черный	Пер. задн. динамик	-	2	Розовый	Датчик заднего хода
3	Серый	Прав. передн. динамик	+	3	-----------	----------
4	Серый/черный	Прав. передн. динамик	-	4	Красный	АСС питание
5	Белый	Лев. перед. динамик	+	5	Синий	Контроль AMP
6	Белый/черный	Лев. передн. динамик	-	6	Оранжевый	Освещение
7	Зеленый	Лев. задн. динамик	+	7	Желтый	Аккумулятор 12V
8	Зеленый/черный	Лев. задн. динамик	-	8	Черный	Заземление
