Процесс преобразования энергии в электрических машинах. Режимы их работы (стр. 2 )

Обобщая рассмотренные процессы работы генератора и электродвигателя, можно установить принцип обратимости электрических машин. Согласно этому принципу любая электрическая машина может работать и генератором и электродвигателем и переходить из генераторного режима в двигательный и наоборот.

Для выяснения этого положения рассмотрим работу электрической машины постоянного тока при различных условиях. Если внешнее напряжение U больше суммарной э. д. с. Г. во всех последовательно соединенных проводниках обмотки якоря, то ток I будет проходить в указанном на рис. 68, а направлении и машина будет работать электродвигателем, потребляя из сети электрическую энергию и отдавая механическую. Однако если по какой-либо причине э. д. с. Е станет больше внешнего напряжения U, то ток I в обмотке якоря изменит свое направление (рис. 68, б) и будет совпадать с э. д. с. Е. При этом изменится и направление электромагнитного момента М, который будет направлен против частоты вращения п. Совпадение по направлению э. д. с. E и тока Iозначает, что машина стала отдавать в сеть электрическую энергию, а появление тормозного электромагнитного момента М говорит о том, что она должна потреблять извне механическую энергию. Следовательно, когда э. д. с. Е, индуцированная в проводниках обмотки якоря, становится больше напряжения сети U, машина переходит из двигательного режима работы в генераторный, т. е. при E < U машина работает двигателем, при Е > U — генератором.

Перевод электрической машины из двигательного режима в генераторный можно осуществить различными способами: уменьшая напряжение U источника, к которому подключена обмотка якоря, или увеличивая э. д. с. E в обмотке якоря.

§2. Принцип действия

Машина постоянного тока (рис. 69, а) имеет обмотку возбуждения, расположенную на явно выраженных полюсах статора. По обмотке возбуждения проходит постоянный ток Iв, который создает магнитное поле возбуждения Фв. На роторе расположена обмотка якоря, в которой при вращении ротора индуцируется э. д. с.

При заданном направлении вращения якоря направление э. д. с, индуцируемой в его проводниках, зависит только от того, под каким полюсом находится проводник. Поэтому во всех проводниках, расположенных под одним полюсом, направление э. д. с. одинаковое и сохраняется таким независимо от частоты вращения. Иными словами, картина, изображающая направление э. д. с. на рис. 69, а, неподвижна во времени: в проводниках, расположенных выше горизонтальной оси симметрии (геометрической нейтрали), э. д. с. всегда направлена в одну сторону; в проводниках, лежащих ниже геометрической нейтрали, э. д. с. направлена в противоположную сторону.

При вращении якоря проводники обмотки перемещаются от одного полюса к другому; э. д. с, индуцируемая в них, меняет знак, т. е. в каждом проводнике наводится переменная э. д. с. Однако число проводников, находящихся под каждым полюсом, остается неизменным. При этом суммарная э. д. с, индуцируемая в проводниках, находящихся под одним полюсом, также неизменна по направлению и приблизительно постоянна по величине. Эта э. д. с. снимается с обмотки якоря при помощи скользящего контакта, включенного между обмоткой и внешней цепью.

Обмотка якоря выполняется замкнутой, симметричной (рис. 69, б). При отсутствии внешней нагрузки ток по обмотке не проходит, так как э. д. с, индуцируемые в различных частях обмотки, взаимно компенсируются.

Если щетки, осуществляющие скользящий контакт с обмоткой якоря, расположить на геометрической нейтрали, то при отсутствии внешней нагрузки к щеткам будет приложено напряжение U, равное э. д. с, индуцированной в каждой из половин обмоток. Это напряжение практически неизменно, хотя и имеет некоторую переменную составляющую, обусловленную изменением положения проводников в пространстве. При большом числе проводников пульсации напряжения незначительны.

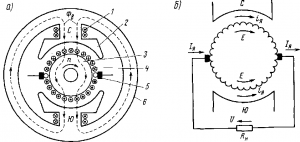

Рис. 69. Электромагнитная схема двухполюсной машины постоянного тока (а) и эквивалентная схема ее обмотки якоря (б): 1 — обмотка возбуждения; 2 — главные полюсы; 3 — якорь; 4 — обмотка якоря; 5 — щетки; 6 — остов (станина)

При подключении к щеткам нагрузки Rн через обмотку якоря будет проходить постоянный ток Iя, направление которого определяется направлением э. д. с. В обмотке якоря ток Iя разветвляется и проходит по двум параллельным ветвям (токи iя).

Для обеспечения надежного токосъема щетки скользят не по проводникам обмотки якоря (как это было на заре электромашиностроения), а по коллектору, выполняемому в виде цилиндра, который набирается из медных пластин, изолированных одна от другой. К каждой паре соседних коллекторных пластин присоединяют часть обмотки якоря, состоящую из одного или нескольких витков; эту часть называют секцией обмотки якоря.

С помощью коллектора и щеток вращающаяся обмотка якоря соединяется с внешней электрической цепью. В генераторах коллектор и щетки служат для преобразования изменяющихся по направлению э. д. с. и тока в проводниках обмотки якоря в постоянные по величине и направлению э. д. с, напряжение и ток во внешней цепи. В двигателе с помощью коллектора и щеток осуществляется обратное преобразование.

Таким образом, главной особенностью машины постоянного тока является наличие коллектора, осуществляющего скользящий контакт между обмоткой якоря и внешней электрической цепью.

Рассмотрим подробнее процесс преобразования э. д. с. и тока с помощью коллектора и щеток.

Назначение коллектора в генераторе. В простейшем генераторе (рис. 70) при вращении витка в магнитном поле его рабочие (активные) стороны 1 и 2 пересекают магнитные силовые линии и в них индуцируется переменная э. д. с. е. Если к кольцам, к которым припаяны концы витка, присоединить внешнюю цепь с некоторым приемником электрической энергии, то по нему пойдет переменный ток i. Участки 3 и 4 витка являются нерабочими, так как при вращении витка они не пересекают магнитных силовых линий и, следовательно, не участвуют в создании э. д. с. Эти участки витка называют лобовыми частями.

В положении, показанном на рис. 70, а, виток не пересекает силовых линий магнитного поля, э. д. с. в нем не индуцируется и тока нет. При повороте витка по часовой стрелке на 90° (рис. 70, б) обе стороны его будет пересекать магнитное поле, при этом в активных сторонах 1 и 2 индуцируются э. д. с. с и по витку и внешней цепи начинает проходить ток i. Применяя правило правой руки, можно установить, что э. д. с, индуцированная в стороне 1 витка, будет направлена от нас, а в стороне 2 — к нам. Следовательно, во внешней цепи ток проходит от щетки А, имеющей положительный потенциал, к щетке Б с отрицательным потенциалом. В положении, показанном на рис. 70, в, виток снова не пересекает силовые линии поля, поэтому э. д. с. и ток уменьшаются до нуля. При повороте витка на 270° (рис. 70, г) под северный полюс подходит сторона 2 витка, а под южный — сторона 1. Поэтому направление э. д. с. в рабочих сторонах 1 и 2 изменяется на противоположное по сравнению с направлением его в положении, показанном на рис. 70, б. В резуль-

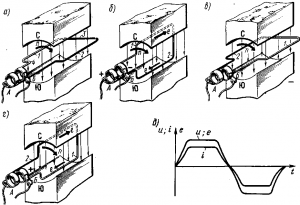

Рис. 70. Процесс индуцирования э. д.с. в простейшем электрическом генераторе (а—г) и кривые изменения э. д.с. е в проводниках обмотки якоря, напряжения u и тока i (д) во внешней цепи

тате изменяются полярность щеток А и Б и направление тока i во внешней цепи.

Как следует из закона электромагнитной индукции, значение индуцированной э. д. с. е пропорционально числу силовых магнитных линий, пересекаемых сторонами витка в единицу времени. При перемещении рабочих сторон витка под полюсами э. д. с. е, напряжения и, действующие между щетками А и Б, и ток i будут иметь некоторые постоянные значения (см. рис. 70,6). При переходе от одного полюса к другому направления е, и и i будут изменяться.

Для получения во внешней цепи постоянных по направлению э. д. с, напряжения и тока в простейшем генераторе виток присоединяют не к двум кольцам, как показано на рис. 70, а к одному кольцу, разрезанному на две изолированные одна от другой части. Начало витка присоединяют к одной половине кольца, конец—к другой (рис. 71). Такую конструкцию называют коллектором, а отдельные изолированные части его (в данном случае полукольца) — коллекторными пластинами.

Рассмотрим процесс изменения напряжения и тока во внешней цепи, подключенной к простейшему генератору, при наличии коллектора.

В положении, показанном на рис. 71, а, э. д. с. в витке не индуцируется и тока во внешней цепи нет. При повороте витка на 90° (рис. 71, б) в его рабочих сторонах 1 и 2 индуцируется э. д. с. е и во внешней цепи будет протекать ток i от щетки Б к щетке А. В положении, показанном на рис. 71, в, э. д. с. в витке не индуцируется и ток во внешней цепи равен нулю. Наконец, при повороте витка на 270° (рис. 71, г) направление э. д.с. е в рабочих сторонах 1 и 2 витка изменяется по сравнению с положением, показанным на рис. 71, 6. Однако направление тока во внешней цепи остается неизменным, так как одновременно с поворотом витка меняются местами и коллекторные пластины, вследствие чего к щетке Б подходит пластина, связанная со стороной 2 витка, а к щетке А — пластина, связанная со стороной 1. Потенциалы щеток, т. е. напряжение и, при этом сохраняются такими же, как и в положении, показанном на рис. 71,б, и ток i во внешней цепи будет протекать в прежнем направлении. Таким образом, при замене двух контактных колец двумя изолированными одна от другой коллекторными пластинами происходит выпрямление напряжения и, действующего между щетками А и Б, а следовательно, и тока i во внешней цепи. Характер изменения напряжения и на щетках и тока i поясняется на рис. 71,д. Напряжение и ток получаются постоянными по направлению, но переменными по значению. Такой ток и напряжение называют пульсирующими.
