Процесс преобразования энергии в электрических машинах. Режимы их работы (стр. 4 )

Рис. 78. Главный (а) и добавочный (б) полюсы: 1 – сердечник главного полюса; 2 – катушка главного полюса; 3 – корпусная изоляция катушки; 4 – установочные болты; 5 – опорный угольник; 6 – сердечник добавочного полюса; 7 – катушка добавочного полюса

зубчатости якоря магнитное поле в местах, расположенных против зубов, усиливается (индукция возрастает), а в местах, расположенных против пазов, ослабляется (индукция уменьшается). При вращении якоря против каждой точки поверхности полюсного наконечника оказывается попеременно то зубец, то паз, вследствие чего индукция магнитного поля в отдельных точках наконечника непрерывно изменяется. Это и вызывает появление вихревых токов в стали наконечника.

Электрические машины могут иметь два, четыре, шесть и в общем случае 2р главных полюсов. Главные полюсы укрепляют на остове болтами. В машинах небольшой и средней мощности резьбу под болты нарезают непосредственно в сердечнике полюса (рис. 79, а). В более мощных машинах (тяговых двигателях и тяговых генераторах) болты ввертывают в специальные установочные стержни (один или два на полюс), закладываемые в сердечник при его сборке (рис. 79, б).

Остов, полюсы и якорь составляют магнитную систему машины, через которую замыкается магнитный поток, созданный обмоткой возбуждения. Воздушный зазор между якорем и полюсами является также одним из участков магнитной цепи.

Расположение главных полюсов и распределение магнитного потока в четырехполюсной машине поясняются рис. 80, а и б. Соседние (разноименные) полюсы в четырехполюсной машине расположены под углом 90°, а двухполюсной — под углом 180°. Линия, делящая эти углы пополам, называется геометрической нейтралью. Магнитный поток Ф, проходящий через полюсы и поступающий в якорь и остов, разделяется по оси симметрии полюсов на две симметричные и равные части. У всех современных машин с симметричными магнитными системами число полюсов 2р всегда четное, все полюсы совершенно одинаковы и углы между осями соседних полюсов равны.

Добавочные полюсы (см. рис. 78, б) обеспечивают уменьшение искрения, возникающего при работе машины (см. § 30). По своим размерам они меньше главных. Число добавочных полюсов обычно равно числу главных. В машинах постоянного тока сердечники до-

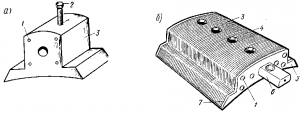

Рис. 79. Сердечники главных полюсов: 1 — заклепки; 2 — установочный болт; 3 — сердечник полюса; 4 отверстие под установочные болты; 5— полюсный наконечник; 6— установочный стержень; 7 – боковина

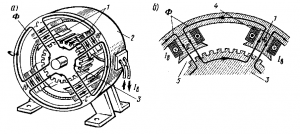

Рис. 80. Магнитная система машины постоянного тока: 1 — полюсы; 2 — остов; 3 — якорь; 4 — обмотка возбуждения; 5 — воздушный зазор

бавочных полюсов изготовляют из стали. Они имеют монолитную конструкцию, так как значение индукции под добавочными полюсами выбирается обычно небольшим и при вращении якоря индуцирования вихревых токов в их наконечниках практически не происходит. Однако в тяговых двигателях электровозов переменного тока, работающих при пульсирующем напряжении, сердечники добавочных полюсов выполняют шихтованными — из изолированных листов электротехнической стали толщиной 0,5 мм. Этим обеспечивается существенное уменьшение вихревых токов, возникающих при прохождении по обмотке добавочных полюсов пульсирующего тока.

Катушки полюсов изготовляют из изолированного медного провода круглого или прямоугольного сечения или из шинной меди.

Площадь поперечного сечения проводников и число витков катушек зависят от типа, мощности и напряжения машины. Отдельные витки катушек изолируют друг от друга (межвитковая изоляция), кроме того, на катушку еще накладывают общую корпусную изоляцию 3 (см. рис. 78). Катушки всех главных полюсов обычно соединяются последовательно и составляют обмотку возбуждения машины. Катушки добавочных полюсов также соединяют последовательно.

В современных тяговых электрических машинах постоянного и пульсирующего тока часто применяют компенсационную обмотку, улучшающую условия работы коллектора и щеток (см. § 29). Ее располагают в пазах, проштампованных в полюсных наконечниках, и выполняют в виде отдельных катушек из прямоугольной меди (рис. 81). Катушки крепят в пазах текстолитовыми клиньями.

Якорь. Машина постоянного тока имеет якорь, состоящий из сердечника, обмотки, коллектора и вала. Сердечник якоря (рис. 82) собран из штампованных листов электротехнической стали толщиной 0,5 мм. Для уменьшения потерь от вихревых токов, возникающих при пересечении якорем магнитного поля, листы изолируют один от другого. Листы собирают в общий пакет, который насаживают на вал якоря. Пакет удерживается в сжатом состоянии нажимными шайбами. В теле якоря делают вентиляционные каналы для прохода охлаждающего воздуха. В машинах постоянного тока боль-

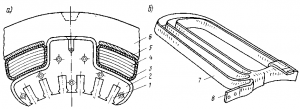

Рис. 81. Главный полюс в машинах с компенсационной обмоткой (а) и общий вид этой обмотки (б): 1 – паз для катушки компенсационной обмотки; 2 – полюсный наконечник; 3 — корпусная изоляция катушки возбуждения; 4 – проводники катушки возбуждения; 5 – немагнитная прокладка; 6 — остов; 7, 8 — катушка и вывод компенсационной обмотки

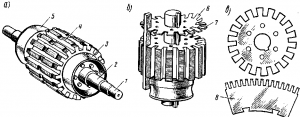

Рис. 82. Сердечник якоря машины постоянного тока без обмотки (а); сборка якоря (б); стальные листы якоря (в): 1 – вал якоря; 2 – место для установки коллектора; 3, 5 – нажимные шайбы (обмотко-держатели); 4 – сердечник якоря; 6 – лаковая пленка; 7 – стальной лист; 8 – сегмент сердечника.

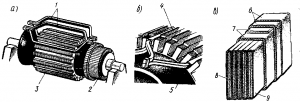

Рис. 83. Устройство обмотки якоря: а, б - укладка якорных катушек; в – изоляция; 1 – якорные катушки; 2 – коллектор 3 — сердечник якоря; 4,5- верхняя и нижняя стороны катушки; 6,7,9 – покровная корпусная и витковая изоляция; 8 – медные проводники

шой мощности с якорями большого диаметра листы, из которых собирают сердечник якоря, имеют форму сегментов 8. Сегменты собирают на шпильках, образуя полную окружность якоря, и сжимают нажимными шайбами; при сборке пакета якоря стыки между сегментами одного слоя располагаются против середины сегментов предыдущего слоя, благодаря чему уменьшается магнитное сопротивление сердечника якоря.

Якорные листы имеют зубчатую форму, поэтому при сборке их в пакеты образуются пазы (впадины), в которые укладывают обмотку якоря. Пазы бывают открытые и полузакрытые. Тяговые электрические машины имеют открытые пазы. Для улучшения коммутации и снижения магнитного шума в некоторых машинах применяют якоря со скошенными пазами, т. е. пазы по длине сердечника смещаются на одно зубцовое деление.

В тяговых двигателях сердечник якоря, нажимные шайбы и коллектор обычно насаживают не на вал, а на промежуточную втулку, которую затем запрессовывают под давлением на вал. Применение промежуточной втулки дает возможность сменить неисправный вал без полной разборки якоря.

Обмотку якоря (рис. 83) выполняют из медной изолированной проволоки, в машинах большой мощности — из медных стержней. Обычно обмотка якоря состоит из отдельных якорных катушек, которые обматывают изоляционными лентами из миканита, асбеста, стеклоткани или хлопчатобумажной ткани и укладывают в пазы якоря. В каждом пазу укладывают обычно две стороны различных якорных катушек, одна поверх другой. Каждая якорная катушка включает в себя несколько секций, концы которых припаивают к соответствующим коллекторным пластинам.

Различают следующие виды изоляции катушек: витковая — изоляция каждого из проводников; корпусная — изоляция всей катушки относительно сердечника якоря и покровная — наружная изоляция, защищающая корпусную изоляцию от механических повреждений. После наложения обмотки якорь пропитывают изоляционными лаками (асфальтовым, бакелитовым и др.), благодаря чему повышается качество изоляции машины. В тяговых электрических машинах для изоляции обмотки якоря применяют монолитную изоляцию из материалов высокой нагревостойкости (стекло-слюдинистовое полотно), залитых эпоксидным компаундом горячего отвердения. Такая изоляция повышает надежность и долговечность электрических машин.

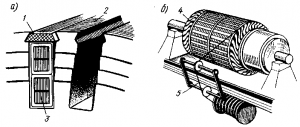

При вращении якоря обмотка может выпасть из пазов под действием возникающих центробежных сил. Чтобы предупредить выпадание обмотки, ее закрепляют изоляционными клиньями, а также проволочными бандажами или бандажами из стеклоленты (стекло-бандажами) (рис. 84). Якорные катушки изготовляют на специальных приспособлениях, позволяющих придавать им правильную и одинаковую форму (рис. 85).

Коллектор (рис. 86, а) выполнен из отдельных пластин 2 толщиной до 5—8 мм, изготовленных из твердотянутой меди или кадмиевой
