Пульсирующий ток мало пригоден для практических целей. Для сглаживания пульсации в обмотке якоря увеличивают число витков и сответственно число коллекторных пластин.

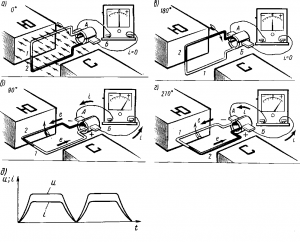

Рис. 71. Процесс индуцирования э. д.с. в простейшем электрическом генераторе при наличии на нем коллектора (а—г) и график изменения его напряжения и и тока i во внешней цепи (д)

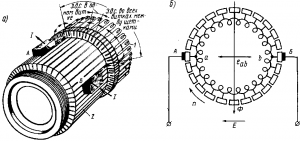

Рис. 72. Схемы подключения обмотки якоря к пластинам коллектора
Для лучшего использования обмотки якоря 1 (рис. 72) отдельные витки соединяют друг с другом последовательно. К каждой коллекторной пластине 2 присоединяют конец предыдущего и начало, следующего витка. В результате получают замкнутую обмотку (рис. 72, а). При вращении якоря между любыми двумя точками такой обмотки, например между а и b (рис. 72,6), действует переменная э. д. с. eab. Однако во внешней цепи между неподвижными щетками А и Б действует постоянная по направлению и значению э. д. с. Е, равная сумме э. д. с, индуцированных во всех последовательно соединенных витках якоря, расположенных между этими щетками. Следовательно, коллектор осуществляет преобразование изменяющихся э. д. с. и тока в обмотке якоря в постоянные по величине и направлению э. д. с. и ток, действующие во внешней цепи, т. е. работает в качестве механического выпрямителя.
Чем больше витков в обмотке якоря и коллекторных пластин, тем меньше пульсируют э. д. с. и ток. Полностью освободиться от пульсации невозможно. Для большей части электрических потребителей эти пульсации не играют никакой роли и совершенно не отражаются на их работе.
Назначение коллектора в электродвигателе. Электродвигатель питается от сети постоянного напряжения и к его якорю подается постоянный ток. По проводникам же обмотки якоря протекает переменный ток (см. рис. 70, д). Следовательно, в электродвигателе коллектор работает в качестве механического преобразователя постоянного тока в переменный, обеспечивая питание обмотки якоря переменным током от внешнего источника постоянного тока.
Важную роль играет коллектор при распределении тока по проводникам обмотки якоря. При вращении якоря проводники его обмотки перемещаются под полюсами машины, переходя от северного полюса к южному, затем снова к северному и т. д. Этот переход должен сопровождаться изменением направления тока в проводниках для того, чтобы электромагнитный момент машины действовал все

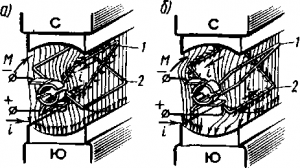

Рис. 73. Распределение тока по проводникам обмотки якоря при его вращении
время в одном и том же направлении. Благодаря коллектору по всем проводникам, расположенным под северным полюсом, ток проходит в одном направлении, а по проводникам, расположенным под южным полюсом,— в другом. Когда же при вращении якоря проводники меняются местами (переходят под полюсы другой полярности), направление тока в них также меняется на противоположное. Например, в положении, показанном на рис. 73, а, ток i проходит по витку 1. Возникающий при этом электромагнитный момент М направлен по часовой стрелке. Когда виток 1 в процессе поворота якоря займет положение, показанное на рис. 73,6, коллекторные пластины, к которым присоединен этот виток, выйдут из-под щеток, и ток перестанет проходить по витку 1. Однако под щетками окажется вторая пара коллекторных пластин, соединенных с витком 2, и ток i начнет проходить по этому витку. Электромагнитный момент М будет действовать в том же направлении, что и при положении якоря, показанном на рис. 73, а. То же самое будет иметь место при повороте каждого витка на 180°, когда их рабочие стороны перейдут под полюсы другой полярности. Подобную же роль в распределении тока по проводникам обмотки якоря играет коллектор при работе машины в генераторном режиме: при любом положении якоря электромагнитный тормозной момент, созданный всеми проводниками обмотки якоря, действует в одном и том же направлении.
§3. Основные части электрических машин и их назначение
Конструктивное выполнение машины. Основными частями машины постоянного тока являются: остов (станина), полюсы, якорь, щеточный аппарат и некоторые вспомогательные детали, служащие для конструктивного оформления машины. Электрические машины общего применения (рис. 74) обычно имеют цилиндрическую форму и снабжены приливами для установки на фундамент или фланцами для крепления.
Тяговые электрические машины имеют те же основные части, но их конструкция приспособлена к особенностям установки этих машин на локомотивах. Например, тяговые двигатели электровозов (рис. 75), тепловозов и электропоездов устанавливают на тележках экипажной части локомотива, поэтому в их конструкции предусматривают специальные элементы для монтажа двигателя на тележке и передачи его вращающего момента на движущую колесную пару. В тяговых генераторах тепловозов (рис. 76) вал якоря имеет
вентилятор; 9 — обмотка якоря " width="300" height="267"/>

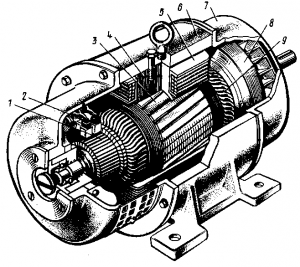

Рис. 74. Устройство машины постоянного тока: 1 — коллектор; 2 — щетки; 3 — сердечник якоря; 4 — главный полюс; 5 — катушка обмотки возбуждения; 6 — остов; 7 — подшипниковый щит; 8 — вентилятор; 9 — обмотка якоря

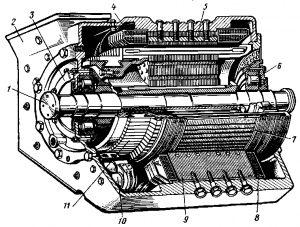

Рис. 75. Устройство тягового двигателя постоянного тока: 1 — вал якоря; 2 — остов; 3 — подшипниковый щит; 4 — обмотка главного полюса; .5 — главный полюс; 6 — роликовый подшипник; 7 — сердечник якоря; 8 — обмотка добавочною полюса; 9 — добавочный полюс; 10—щеткодержатель; 11 — коллектор

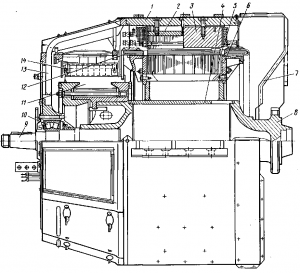

Рис. 76. Продольный разрез тягового генератора тепловоза: 1 — остов; 2 — главный полюс; 3 — добавочный полюс; 4 — барабан; 5 — сердечник якоря; 6 — обмоткодержатель; 7—сварной кожух; 8— фланец; 9 — вал; 10 — подшипник; 11 — коллекторная пластина; 12— обмотка якоря; 13— подшипниковый щит; 14— щеткодержатель

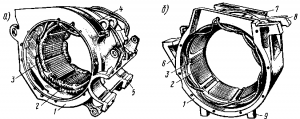

Рис. 77. Остовы тяговых двигателей с установленными полюсами при опорно-осевом подвешивании (а) и при рамном подвешивании (б): 1—остов; 2 — главный полюс; 3 — добавочный полюс; 4 — люк для осмотра коллектора; 5 — приливы для моторно-осевых подшипников; 6,8 — кронштейны для подвешивания двигателя на раме тележки; 7 — прилив для крепления коробки с выводными зажимами; 9 — выступы для установки двигателя
только один подшипник; второй опорой якоря является подшипник дизеля, вал которого жестко соединен с валом якоря генератора фланцем.
Остов. В современных электрических машинах остов отливают из стали. Он составляет часть магнитной системы машины и служит для укрепления полюсов с катушками и выводных зажимов, а также для поддержания боковых щитов, несущих подшипники якоря.
Остовы тяговых генераторов тепловозов имеют цилиндрическую форму и снабжены двумя приливами для установки генератора на общую с дизелем раму. Остовы тяговых двигателей (рис. 77) обычно выполняют восьмигранными или цилиндрическими. В них имеются приспособления для монтажа двигателя на тележке, люки для осмотра коллектора и щеток, отверстия для подвода и выхода наружу охлаждающего воздуха и пр. Внутри остова предусмотрены обработанные приливы для установки полюсов, обеспечивающие строго симметричное расположение их на машине. В торцовых стенках остова имеются горловины для установки и крепления подшипниковых щитов.
Полюсы. В современных стационарных и тяговых машинах постоянного тока устанавливают главные и добавочные полюсы.

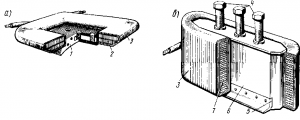

Главные полюсы (рис. 78, а), на которых расположены катушки обмотки возбуждения, служат для создания в машине магнитного потока возбуждения. Часть сердечника главного полюса со стороны, обращенной к якорю, выполнена более широкой и называется полюсным наконечником. Эта часть служит для поддержания катушки, а также для лучшего распределения магнитного потока по поверхности якоря.
Сердечники главных полюсов для уменьшения вихревых теков изготовляют шихтованными — из отдельных стальных листов толщиной 0,5—1,5 мм. По краям полюсов устанавливают более толстые торцовые боковины, которые посредством заклепок удерживают полюсные листы в спрессованном состоянии.
Возникновение вихревых токов в сердечниках главных полюсов объясняется изменением (пульсацией) магнитного поля в полюсных наконечниках, прилегающих к якорю при его вращении. Вследствие
|
