Процесс преобразования энергии в электрических машинах. Режимы их работы (стр. 5 )

Рис. 84. Крепление обмотки якоря изоляционными клиньями (а) и проволочными бандажами (б); 1 – текстолитовый клин; 2 – сердечник якоря; 3 – якорная катушка; 4 – проволочный бандаж; 5 – бандажная проволока

Рис. 85. Общий вид якорных катушек: а, б – при многовитковых и одновитковых секциях; в – при обмотке с разрезными секциями

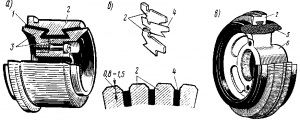

Рис. 86. Общий вид коллектора машины постоянного тока (а); расположение коллекторных пластин и изоляционных прокладок (б) и коллектор в пластмассовом корпусе (в).

Рис. 87. Неразрезные (а) и разрезные (б) щетки электрических машин: 1 – кабельный наконечник; 2 щеточный канатик; 3 — щетка; 4 — резиновый гаситель; 5 — нажимной палец; 6 — разрезная щетка; 7— обойма

бронзы клинообразного сечения. Пластины изолируют одну от другой миканитовыми прокладками 4. К выступающей части коллекторной пластины припаивают провода от обмотки якоря. Для этого в ней имеется соответствующая прорезь. Узкие края пластины имеют форму ласточкина хвоста, после сборки коллектора эти края зажимаются между двумя нажимными шайбами. Пластины изолируют от нажимных шайб 3 и вала якоря миканитовыми манжетами 1 и цилиндрами. Когда коллектор окончательно собран, его поверхность обтачивают на токарном станке и тщательно шлифуют. Чтобы миканитовые прокладки при износе коллектора не выступали над пластинами и не вызывали вибрации щеток, их профрезеровывают на 0,8—1,5 мм ниже поверхности коллектора (рис. 86,б). Эту операцию называют продороживанием коллектора.

В машинах с большим диаметром якоря (в тяговых генераторах тепловозов) для соединения проводников обмотки якоря с пластинами коллектора предусматривают промежуточные звенья — гибкие медные пластины, называемые петушками. Петушки нижними концами прикрепляют к коллекторным пластинам, а в верхние их части впаивают проводники обмотки якоря.

Вращаясь, коллектор соприкасается со щетками и постепенно изнашивается. Кроме того, при работе коллектор нагревается, и возникающие при этом механические напряжения могут вызвать его деформацию, следствием которой будет вибрация щеток, плохой их контакт с коллектором и значительное искрение. Поэтому в эксплуатации периодически выполняют обточку коллекторов.

В машинах малой и средней мощности, например в тяговых двигателях электропоездов и во вспомогательных машинах, широко применяют коллекторы с пластмассовым корпусом (рис. 86, в). В этих коллекторах медные пластины 2 и миканитовые прокладки опрессованы пластмассой 5, обладающей большой механической и электрической прочностью. Для посадки коллектора на вал служит стальная втулка б, которую вставляют в пресс-форму перед запрессовкой пластин в пластмассу.

Щеточный аппарат. Щетки предназначены для соединения коллектора с внешней цепью. Они представляют собой прямоугольные призмы шириной 4—32 мм (рис. 87, а). Рабочую поверхность щеток пришлифовывают к коллектору, чтобы обеспечить надежный контакт. Каждая щетка имеет определенную марку. Щет­ки различных марок различаются составом, способом изготовления и физическими свойствами.

Щетки, применяемые для электрических машин, подразделяются на четыре основные группы: угольно-графитные, графитные, электро-графитированные и металлографитные. Для каждой машины, рабо­тающей в определенных условиях, нужно применять щетки только соответствующих марок. Эти марки подбираются заводом — изгото­вителем машин; при замене изношенных щеток нужно брать щетки той же марки. В тяговых электрических машинах применяют исклю­чительно электрографитированные щетки, которые обладают хоро­шими коммутирующими свойствами, значительной механической прочностью и способностью выдерживать большие перегрузки.

Щетки устанавливают в специальные обоймы, называемые щеткодержателями (рис. 88, а). Для отвода тока от щетки к ней прикрепляют медный гибкий проводник (щеточный канатик), кото­рый присоединяют к щеткодержателю. Одним из основных условий хорошей работы щеток является плотный, надежный контакт меж­ду щеткой и коллектором. Он достигается при помощи нажимного устройства, смонтированного на щеткодержателе. Нажим на щетку осуществляется пружиной (спиральной, цилиндрической или пластинчатой), упирающейся одним концом в щетку, а другим — в щеткодержатель. В тяговых двигателях нажимная пружина воздей­ствует на специальный палец, прижимаемый к верхней торцовой поверхности щетки (рис. 88,б). Нажатие на щетку должно быть отрегулировано в строго определенных пределах, так как чрезмерный нажим вызывает быстрый износ щетки и нагрев коллектора, а недо­статочный нажим не дает надежного контакта между щеткой и кол­лектором, вследствие чего возникает искрение под щеткой. Нажатие принимают из расчета 1,5—3,5 Н на 1 см2 опорной поверхности щетки. Для улучшения щеточного контакта и предотвращения искре­ния щеток в некоторых случаях применяют разрезные щетки (рис. 87,б). Такая щетка состоит из двух частей, установленных

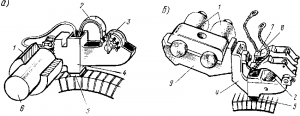

Рис. 88. Щеткодержатели вспомогательных машин (а) и тяговых двигателей (б): 1 — изолятор; 2 — пружина; натяжное устройство; 4 — обойма; 5 — щетка; 6 — щеточный палец; 7 — нажимной малец; 8 — щеточный канатик; 9 – кронштейн

Рис. 89. Установка щеткодержателей на поворотной щеточной траверсе: 1 – траверса; 2 – стопорный болт; 3 – щеткодержатели; 4 – палец щеткодержателя; 5 – зубчатый венец

в общую обойму. Равномерное нажатие на отдельные части щетки обеспечивается резиновым гасителем 4.

Щеткодержатели укрепляют на кронштейнах и щеточных пальцах непосредственно к остову машины (в четырехполюсных тяговых двигателях) или к боковым подшипниковым щитам и изолируют от них специальными изоляторами 1 (см. рис. 88). В некоторых тяговых и стационарных машинах щеткодержатели устанавливают на поворотных траверсах (рис. 89, а и б), прикрепляемых к боковым щитам. Поворотом траверсы обеспечивается возможность некоторого перемещения щеток по окружности коллектора. Благодаря этому можно подобрать наивыгоднейшее положение щеток, при котором искрение под щетками при данном режиме работы будет минимальным. Применение поворотной траверсы облегчает также осмотр щеткодержателей и замену в них щеток.

Кроме описанных выше частей, в электрических машинах имеется ряд конструктивных деталей: подшипники, подшипниковые щиты (крышки), смазочные и маслозащитные устройства и т. п.

Подшипники. В тяговых двигателях, тепловозных генераторах и вспомогательных машинах обычно устанавливают шариковые и роликовые подшипники (рис. 90), очень надежные и требующие небольшого ухода. Подшипники помещают в специальных подшипниковых щитах, которые прикрепляют к обеим сторонам остова.

Для смазки подшипников применяют в большинстве случаев густую консистентную смазку. Эта смазка не требует большого объема смазочных камер, и запас ее, закладываемый в подшипник, при периодических ревизиях двигателя оказывается вполне достаточным для работы машины без замены смазки до следующей ревизии. Для предотвращения выхода смазки из смазочных камер в тяговых машинах применяют гидравлические (лабиринтовые) уплотнения. Действие этих уплотнений основано на вязкости смазки, попавшей в небольшой зазор между вращающейся и неподвижной деталями, а также на создании самой смазкой гидравлических перегородок вследствие отбрасывания ее к стенкам лабиринта под действием центробежной силы, возникающей при вращении якоря.

Устройство для охлаждения электрических машин. В большинстве электрических машин для охлаждения нагретых частей (сердечника и обмотки якоря, коллектора и полюсов) на валу якоря устанавливают вентилятор. Такой способ охлаждения электрических машин называется самовентиляцией, а машины этого типа — машинами с самовентиляцией. Тяговые двигатели электропоездов и вспомогательные машины, установленные на электровозах и тепловозах, являются машинами с самовентиляцией. В этих машинах засасываемый воздух поступает внутрь машины обычно со стороны коллектора и распределяется на два параллельных потока (рис. 91, а). Один из таких потоков омывает поверхность коллектора, катушки полюсов и пространство между полюсами и якорем. Другой поток проходит под коллектором и по вентиляционным каналам внутри сердечника якоря. Нагретый воздух выбрасывается через отверстия, имеющиеся в остове и подшипниковом щите со стороны, противоположной коллектору, или же через специальный патрубок, прикрепленный к остову машины.

В тяговых двигателях электровозов и тепловозов для улучшения охлаждения воздух в машину нагнетают извне вентилятором (рис. 91, б), приводимым во вращение отдельным электродвигателем (мотор-вентилятором). Такие машины называются машинами с независимой вентиляцией.

Рис. 90. Установка роликовых подшипников в тяговых двигателях: 1 — подшипник; 2 — подшипниковый щит; 3 — лабиринтовое уплотнение; 4 — смазка
