«Реверсивный инжиниринг»
для соревнований WorldSkills Hi-Tech FutureSkills
| Отдел: | Технический департамент |
Документ: | Конкурсное задание | |
Компетенция: | Презентационная компетенция «Реверсивный инжиниринг» |
Задание для презентационной компетенции
«Реверсивный инжиниринг»
для соревнований WorldSkills Hi-Tech FutureSkills
1) Оцифровка детали, имеющей сложную конфигурацию, при помощи оптической установки бесконтактной оцифровки.
2) Ручная оцифровка детали, имеющей простую конфигурацию.
3) Создание CAD модели оцифрованной с помощью 3D сканера детали
4) Контроль качества изготовления детали и построение цветовой карты отклонения физической модели от CAD модели
5) Оптимизация геометрии детали
6) Изготовление прототипа одной из деталей
Оборудование:
1. 3D принтер (ProJet 3500 HD Max), материал поддержек – растворимыйVisiJet S300 – 1 шт
2. 3D сканер (модель выбирается) - 1шт
3. Ручной измерительный инструмент (штангенциркули, уголки) – по 2 шт.
4. Компьютеры с ПО – по количеству участников
Число команд: 3
Число участников в команде: 1 человек
Возраст участников: до 30 лет
Программное обеспечение:
1. SolidWorks – для CAD-моделирования
2. Ansys с модулями CFD+ICEM – для проведения расчетов по моделированию течения жидкости
3. GeoMagic - для «сращивания» результатов 3D сканирования
4. GOM Inspect – для осуществления контроля качества изготовления детали;
1) Оцифровка детали, имеющей сложную конфигурацию, при помощи оптической установки бесконтактной оцифровки
Модель в сборе (импеллер + диффузор):
Деталь: импеллер одной ступени погружного нефтяного насоса
Что даётся участникам:
1. Исходная деталь (импеллер)
2. CAD-модель ответной части (диффузора)
Суть задания: Получить цифровое облако точек имеющейся физической модели.
Время выполнения: 1 час
2) Ручная оцифровка детали, имеющей простую конфигурацию
Деталь: Поршень пневматического толкателя
Что даётся участникам:
1. Исходная деталь (поршень);
2. Штангенциркуль, уголки
Суть задания: Получить CAD модель детали, предварительно измерив её с помощью штангенциркуля.
Время выполнения: 2 часа
3) Создание CAD модели оцифрованной с помощью 3D сканера детали
Что даётся участникам:
1. Файл с облаком точек оцифрованной детали (импеллер)
2. Рабочее место с необходимым ПО (SolidWorks, Geomagic, GOM Inspect)
3. Штангенциркуль, уголки

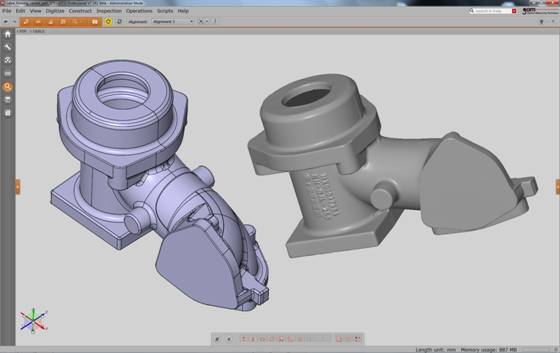

Суть задания: На основании данных оцифровки переводим облако точек в CAD модель.
Время выполнения: 3 часа
4) Контроль качества изготовления детали и построение цветовой карты отклонения физической модели от CAD модели
Что даётся участникам:
1. Корпусная деталь и её CAD модель;
2. Оптическая установка бесконтактной оцифровки;
3. Необходимое ПО (GOM Inspect).

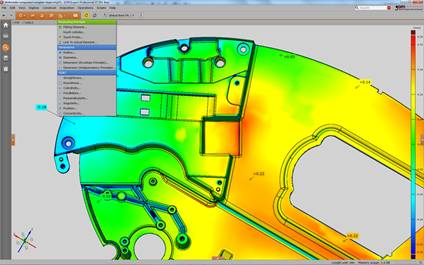

Суть задания: Оцифровать имеющуюся деталь, сравнить CAD модель детали и полученное облако точек, построить цветовую карту отклонений.
Время выполнения: 3 часа
5) Оптимизация геометрии детали
Что даётся участникам:
1. CAD модель, полученная из задания № 3.
2. Необходимое ПО (ANSYS).
Суть задания: - построить расчётную сетку для импеллера в ICEM,
- подключить существующую расчётную сетку для диффузора,
- поставить задачу оптимизации в CFX и провести расчёт,
- на основе результатов расчёта определить рабочий диапазон параметров для данной детали,
- выдвинуть гипотезу о необходимом параметре для изменения для повышения КПД работы детали: выбрать 1 параметр для изменения (угол наклона лопаток, ширину зазора, высоту зазора, количество лопаток, толщину лопаток)
- построить новую сетку в ICEM на основе выбранного параметра (у каждой команды будет свой параметр)
- поставить задачу оптимизации в CFX и провести расчёт
- на основе результатов расчёта подтвердить или опровергнуть выдвинутую гипотезу (как ответ на вопрос: «КПД работы детали повысился?»
Время выполнения: 4 часа
6) Изготовление прототипа оптимизированного импеллера и копии детали, измеренной вручную
Что даётся участникам:
1. Файл трехмерной модели детали, сохраненный участниками ранее;
2. Рабочее место с необходимым ПО для построения управляющей программы для 3D принтера.
Суть задания: Подготовка управляющей программы для изготовления прототипа оптимизированной модели импеллера и копии поршня.
Время выполнения: 2 часа
