Свод правил Несущие и ограждающие конструкции актуализированная редакция СНИП 3.03.01-87 (стр. 75 )

│ Противоморозные │ Среднесуточная │Количество│ Ожидаемая прочность │

│ добавки │ температура │противо - │ раствора, % от марки │

│ │наружного воздуха, │морозной │ при твердении на │

│ │ °C │добавки, %│ морозе, сут │

│ │ │массы ├───────┬───────┬──────┤

│ │ │цемента │ 7 │ 28 │ 90 │

├───────────────────┼───────────────────┼──────────┼───────┼───────┼──────┤

│1. Нитрит натрия │ От 0 до -2 │ 2 - 3 │ 15 │ 50 │ 70 │

│(НН) │ " -3 " -5 │ 4 - 5 │ 10 │ 40 │ 55 │

│ │ " -6 " -15 │ 8 - 10 │ 5 │ 30 │ 40 │

│ │ │ │ │ │ │

│2. Поташ (П) │ До -5 │ 5 │ 25 │ 60 │ 80 │

│ │ От -6 до -15 │ 10 │ 20 │ 50 │ 65 │

│ │ " -16 " -30 │ 12 │ 10 │ 35 │ 50 │

│ │ │ │ │ │ │

│3. Нитрит натрия + │ " 0 " -2 │1,5 + 1,5 │ 25 │ 60 │ 80 │

│поташ (НН + П) │ " -3 " -5 │2,5 + 2,5 │ 20 │ 55 │ 75 │

│ │ " -6 " -15 │ 5 + 5 │ 15 │ 40 │ 60 │

│ │ " -16 " -30 │ 6 + 6 │ 5 │ 35 │ 45 │

│ │ │ │ │ │ │

│4. Комплексная │ " 0 " -2 │ 2 - 3 │ 15 │ 50 │ 70 │

│добавка (НКМ) │ " -3 " -5 │ 4 - 5 │ 10 │ 30 │ 50 │

│ │ " -6 " -20 │ 8 - 10 │ 3 │ 20 │ 30 │

│ │ │ │ │ │ │

│5. Комплексная │ " 0 " -5 │ 2 │ 15 │ 50 │ 70 │

│пластифицированная │ " -6 " -15 │ 5 - 6 │ 10 │ 30 │ 50 │

│добавка │ │ │ │ │ │

│(НК + ПАЩ-1), │ │ │ │ │ │

│(НН + ПАЩ-1) │ │ │ │ │ │

│ │ │ │ │ │ │

│6. Хлорид натрия + │ " 0 " -5 │ 2 + 0,5 │ 30 │ 80 │ 100 │

│хлорид кальция │ " -6 " -15 │ 4 + 2 │ 15 │ 35 │ 50 │

│(ХН + ХК) │ │ │ │ │ │

│ │ │ │ │ │ │

│7. ННХК + М │ " -3 " -5 │ 5 │ 30 │ 55 │ 85 │

│(готовый │ " -6 " -15 │ 10 │ 20 │ 40 │ 50 │

│продукт + мочевина)│ " -16 " -30 │ 12 │ 5 │ 20 │ 30 │

├───────────────────┴───────────────────┴──────────┴───────┴───────┴──────┤

│ Примечания. │

│ 1. В таблице приведены величины ожидаемой прочности растворов марки│

│М50 и выше, приготовленных на портландцементах. В случае применения│

│добавки нитрита натрия в виде жидкого продукта ожидаемая прочность│

│растворов принимается с коэффициентом 0,8. │

│ 2. При приготовлении раствора на шлакопортландцементе следует│

│принимать коэффициент 0,8 с добавкой нитрита натрия в виде жидкого│

│продукта - 0,65. │

│ 3. В связи с различной скоростью твердения растворов с│

│противоморозными добавками, приготовленных на цементах с разными│

│минералогическими составами, данные настоящей таблицы от ожидаемой│

│прочности растворов необходимо предварительно уточнять пробными замесами│

│и испытанием образцов раствора. │

│ 4. Число противоморозных добавок рекомендуется назначать исходя из│

│среднесуточной температуры на предстоящую декаду по прогнозам│

│метеослужбы. │

│ В случае резкого замедления твердения растворов с противоморозными│

│добавками при температуре ниже приведенной в настоящей таблице│

│допускается применять дополнительный обогрев конструкций путем установки│

│в помещениях воздухонагревателей или других приборов до температуры не│

│выше 40 °C. │

└─────────────────────────────────────────────────────────────────────────┘

Приложение Х

ЖУРНАЛ БЕТОННЫХ РАБОТ

ОРГАНИЗАЦИЯ __________________

ЖУРНАЛ БЕТОННЫХ РАБОТ

Наименование объекта __________________________________________

___________________________________________________________________________

Адрес _____________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Проектные данные:

1. Класс бетона по прочности на сжатие конструктивных элементов

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

2. Объем бетона общий ______________________________________________ куб. м

Объем бетона неармированного _______________________________________ куб. м

Объем бетона армированного _________________________________________ куб. м

Производитель работ _______________________________________________________

ПОЯСНЕНИЯ К ЗАПОЛНЕНИЮ ЖУРНАЛА

Бетонирование и контроль качества бетона производить в соответствии с требованиями СП 70.13330.2011 (СНиП 3.03.01-87)

Журнал бетонных работ заполняется мастером или прорабом.

В период укладки бетона надлежит отбирать не менее 2-х проб бетона от сменной поставки, каждая проба состоит из трех образцов размером 10 x 10 x 10 см или 15 x 15 x 15 см.

В зимний период температура уложенной смеси должна контролироваться; измерение температуры производится в наиболее и наименее прогреваемых частях конструкции, количество точек измерения температуры определяется из расчета одна точка на 3 м3 бетона; 6 м длины конструкции; 4 м2 перекрытий; 10 м2 подготовки полов или днищ.

Частота измерений температуры:

а) при бетонировании по способу термоса (включая бетоны с противоморозными добавками) - два раза в сутки до окончания выдерживания;

б) при паропрогреве - в первые восемь часов через два часа, в последующие шестнадцать часов через четыре часа, а остальное время не реже трех раз в сутки;

в) при электропрогреве - в первые три часа - каждый час, а в остальное время через два - три часа.

Лаборантом строительной лаборатории организации заполняются графы 12 и 13.

Температура по каждой скважине заносится в графу 16.

Способ прогрева бетона устанавливается в ППР и указывается для каждого конструктивного элемента в графе 16.

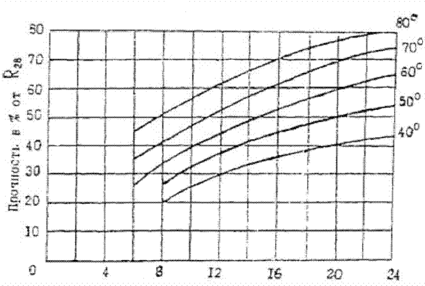

ГРАФИК НАРАСТАНИЯ ПРОЧНОСТИ БЕТОНА

Время прогрева в часах

Дата и время укладки бетона

Наименование бетонируемой части соору- жения в осях, отметка

Завод - постав- щик

Класс, состав, водо - цементное отношение и осадка конуса

Вид и марка цемента

Темпе - ратура воздуха, °C

Состоя- ния погоды

Объем уложен- ного бетона, м3

Способ уплот- нения бетона

Марки - ровка кубиков

Результаты испытания кубиков, МПа

Подпись прораба (мастера)

через 7 дней

через 28 дней

Приложение Ц
