- корректировка ТУ и рабочих чертежей по результатам испытаний в
АО «Транснефть-Диаскан».
Форма и вид отчетности: рабочие чертежи и ТУ на производство велдолетов, операционные технологические карты по приварке велдолетов к трубопроводу, заключения по результатам неразрушающего контроля качества сварных соединений, акты и протоколы механических испытаний образцов, изготовленных из сварных соединений, акты изготовления опытных образцов для стендовых испытаний, акты передачи натурных образцов в АО «Транснефть-Диаскан», откорректированные рабочие чертежи и ТУ на производство велдолетов.
Начало этапа – с даты заключения договора.
Окончание этапа – 25.01.2017.
9 Требования к защите результатов разработки
9.1 Состав и комплектность отчетных материалов, представляемых для защиты результатов работ, уточняется при заключении договора на выполнение ОКР.
9.2 Отчетные материалы по Договору представляются Исполнителем на бумажном носителе в 2 (двух) экземплярах и в электронном виде.
10 Результаты разработки
В Транснефть» передаются следующие материалы:
- рабочие чертежи на велдолеты;
- технические условия на производство велдолетов;
- заключения по результатам контроля сварных соединений неразрушающими методами;
- акты и протоколы механических испытаний образцов, изготовленных из сварных соединений;
- операционные технологические карты по приварке велдолетов к трубопроводу;
- акты изготовления опытных образцов для стендовых испытаний;
- акты передачи натурных образцов в АО «Транснефть-Диаскан».
Приложение А
(рекомендуемое)
Перечень испытательных устройств
№ п/п | Наименование средств измерений | Тип или обозначение | Класс точности | Предел измерений | Погрешность |
1 | 2 | 3 | 4 | 5 | 6 |
1 | Микрометр | МК, ГОСТ 6507 | 1 | До 25 мм | ±0,01 мм |
2 | Весы лабораторные | ВСЛ-200/1 ГОСТ 24104 | 1 | от 0 до 200 г | ±0,001 мм |
3 | Линейка | Линейка 500 ГОСТ 427 | - | от 0 до 500 мм | ±0,15 мм |
4 | Рентгенографиче-ский генератор | ICM SITE-X 3205 | - | от 10 мкм до 100 мм | - |
5 | Ультразвуковой дефектоскоп | УД 3-103 ВД «PELENG» | - | от 4 до 60 мм | |
6 | Машина разрывная | УММ-50 ГОСТ 7855 | 1 | до 500 кН | ±1% |
7 | Универсальный шаблон сварщика | УШС-3, Св 08-2134 ТУ 3936-050-00221190-99 | 1 | от 0 до 50 мм | ±0,25 мм |
8 | Дефектоскоп для проведения магнитопорошкового контроля | ПМД-70 | 1 | - | - |
9 | Набор баллончиков для ЦКД в аэрозольной упаковке | - | - | - | - |
9 | Амперметр | Амперметр Э365 ГОСТ 8711 | 1,5 | от 0 до 300А | ±1 А |
10 | Вольтметр | Вольтметр образцовый Д5082 ГОСТ 8711 | 0,2 | от 0 до 60 В | ±0,2 В |
11 | Твердомер | ТЭМП-2 ТУ 427113-002- 13286280-96 | - | от 100 до 950 HV | ±3% |
12 | Анализатор химического состава стали | РЛП-3-03, ГОСТ 28258 | - | ±0,01% | |
13 | Универсальная электромеханическая испытательная машина с компьютерным управлением | WDW-100Е | - | - | - |
14 | Маятниковый копер для испытания металлов | JBW-300 | - | - | - |
Примечания
1 Средства измерений и испытаний должны быть поверены и аттестованы в установленном порядке, и иметь действующие документы, подтверждающие их поверку и аттестацию.
2 Допускается применение других средств измерений не указанных в программе, аттестованных в органах Государственной метрологической службы и удовлетворяющих требованиям по точности.
Приложение Б
(обязательное)
Требования к натурным образцам труб с велдолетами для проведения испытаний
в АО «Транснефть-Диаскан»
Б.1 Натурный образец для испытаний на прочность и долговечность, приведенный на рисунке Б.1, состоит из:
- испытываемой катушки с установленным в ее средней части велдолетом и приваренным к нему патрубком с эллиптическим днищем;
- двух заглушек, состоящих из катушек-проставков и эллиптических днищ;
- дренажного и сливного штуцеров, приведенных на рисунке Б.2.

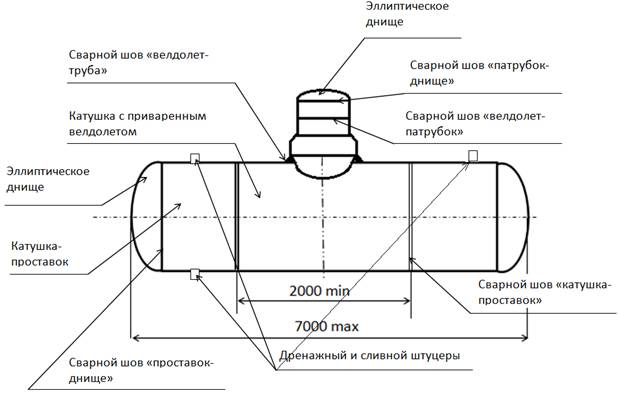

1 – Эскиз натурного образца трубы с велдолетов
2 – Эскиз дренажного и сливного штуцеров
Б.2 Изготовление натурного образца трубы
Б.2.1 К испытываемой катушке с велдолетов с обеих сторон привариваются заглушки, состоящие из катушки-проставка и эллиптического днища. Сварной шов проставка с днищем должен выполняться с подваркой корня шва.
Б.2.2 Толщина стенки проставков должна в 1,2 – 1,3 раза превышать толщину стенки испытываемой катушки, а толщина днища должна быть не менее толщины стенки проставка. Класс прочности материала проставков должен быть не ниже класса прочности материала испытываемой катушки.
Б.2.3 Патрубок, привариваемый к велдолету, должен быть класса прочности материала испытываемой катушки. Толщина днища, привариваемого к патрубку, должна быть не менее толщины стенки патрубка. Расстояние от образующей трубы до днища, приваренного к патрубку, не должно превышать 500 мм. Разность нормативных значений временного сопротивления металла велдолета и металла трубы к которой он приваривается, должна быть не более 98 МПа
Б.2.4 В проставок одной из заглушек ввариваются сливной и дренажный штуцеры. Штуцеры должны находиться на расстоянии не менее 100 мм от продольного сварного шва проставка. Сварные швы штуцеров с проставком должны выполняться с подваркой корня шва.
Б.2.5 Длина цилиндрической части натурного образца трубы определяется в соответствии с размерами, указанными на рисунке Б.1, и составляет не более 6500 мм.
Масса натурного образца не должна превышать 4500 кг.
Кривизна образца трубы: отклонение продольной оси образца трубы от прямой – не более 13 мм (0,2 % от длины цилиндрической части).
Внешняя и внутренняя поверхности натурного образца трубы должны быть очищены от мусора, изоляционного покрытия и ржавчины до чистого металла.
Сварка натурного образца трубы выполняется ручной дуговой сваркой в соответствии с операционной технологической картой сборки и сварки. Смещение свариваемых кромок должно быть в пределах 20 % толщины стенки трубы.
Переход от сварного шва к основному металлу должен быть плавным, без острых углов и подрезов.
Б.2.6 ВИК, УЗК и радиографический контроль сварных соединений выполняется в соответствии с требованиями Транснефть».
Б.2.7 После сборки натурных образцов в штуцеры должны быть ввернуты технологические заглушки, исключающие повреждение торцевой поверхности штуцеров при погрузке и транспортировании натурного образца трубы, а также попадания внутрь трубы воды и мусора.
Приложение В
(обязательное)
Форма акта
готовности натурного образца трубы
к испытаниям на стенде АО «Транснефть-Диаскан»
г. Луховицы « ___ » ________ 20 __ г.
Представители и АО «Транснефть-Диаскан»
(наименование организации - изготовителя)
провели освидетельствование готовности натурного образца трубы к испытаниям на стенде АО «Транснефть-Диаскан» по теме ОКР « _____________________________________________ »
(наименование темы НИР)
1 Натурный образец трубы № ____ поставлен ______
(наименование организации – изготовителя)
в АО «Транснефть-Диаскан» на испытания в соответствии с « ____________ »
(наименование документа, на основании которого осуществлена поставка образца)
вместе с сопроводительной документацией, в состав которой входят:
- сопроводительный лист;
- акт освидетельствования качества подготовки внутренней и внешней поверхности натурного образца трубы;
- сертификаты качества на материалы испытываемой трубы, велдолета, проставков заглушек, патрубка;
- паспорта на днища;
- операционная технологическая карта сборки с велдолетом;
- сертификаты качества на сварочные материалы;
- данные на сварщиков, выполнявших сварку;
- результаты неразрушающего контроля заводских и монтажных сварных швов натурного образца трубы.
2. Натурный образец трубы № ____ представляет собой ___________________
(описание образца натурной трубы)
3. Заключение:
Натурный образец трубы № ____ изготовлен и готов к проведению испытаний на стенде в АО «Транснефть-Диаскан».
[1] Название ТУ может быть откорректировано в процессе выполнения работы.
|
