10.2. Принципиальная схема системных выходов 61
10.3 Описание портов входа/выхода 61-62
10.4 Описание 15-контактных портов для двигателя (XS3) 63
10.5 Типовое проводное соединение для газовой резки (DB15) 64
10.6 Типовое проводное соединение для плазменной резки 65
10.7 Совмещенное Соединение для Операций Пламени/плазмы 66
10.8 Описание контактов 66-70
ПРИЛОЖЕНИЕ 1. Инструкция по обновлению программного обеспечения 71
ПРИЛОЖЕНИЕ 2. Поиск и устранение неисправностей 72-74
ПРИЛОЖЕНИЕ 3. Схема подключения внешнего блока ручного управления 75
ПРИЛОЖЕНИЕ 4. Список кодов ошибок 35
Технические характеристики машины плазменной и газопламенной резки
Модель VG1220 5.7LCD 2000 X 1200
Входное напряжение/Частота 220 В / 50 Гц
Номинальная мощность 160 Вт
Дисплей 7" многоцветный ЖК
Скорость передвижения До 8000 мм/мин
Режим резки Пламя или Плазма
Скорость резки (Пламя) До 1000 мм/мин
Скорость резки (Плазма) До 4000 мм/мин
Эффективная зона резки Ось X: 1200 мм
Ось Y: 2000 мм (возможность увеличения до 15000 мм)
Ось Z: Ручная регулировка или автоматическое регулирование высоты
Вес брутто 80 кг
Длина поперечной балки 1730 мм
Длина продольной направляющей 2500 мм (возможность увеличения до 15000 мм)
Газ для резки Кислород
Давление газа для резки 1,5 МПа – макс.
Давление горючего 0,1 МПа – макс.
Горючее Пропан, Ацетилен, Метан
Инструкция по сборке

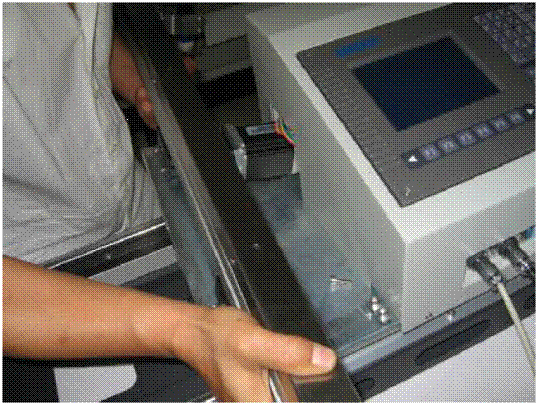

1.) Установите поперечную балку в центральный узел и подключите к электродвигателю кабель питания.
|

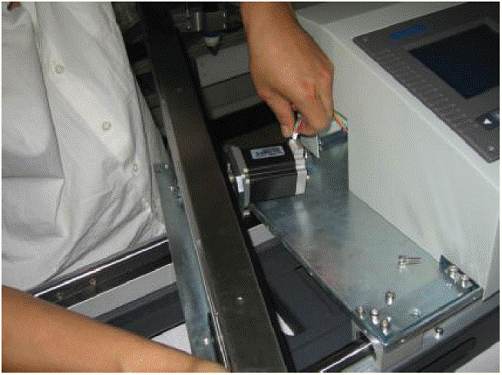

2.) Установите электродвигатель в центральный узел.
|

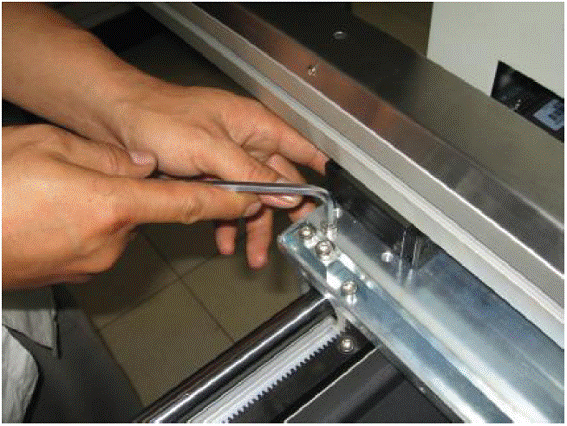

3.) Зафиксируйте балку четырьмя винтами
|

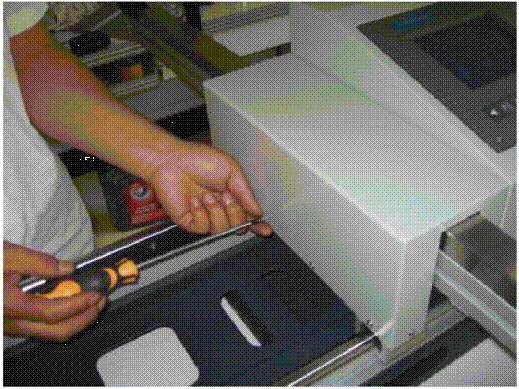

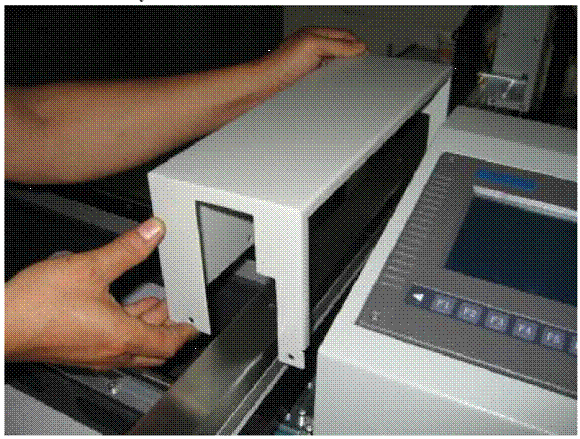

4.) Установите на балку защитный кожух
|
5.) С помощью винтов зафиксируйте защитный кожух.
|

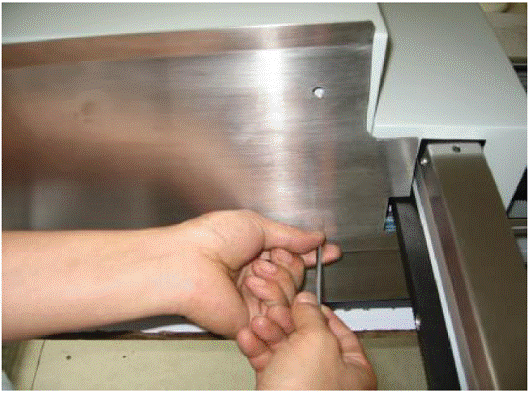

6.) Установите противопожарный лист.
|

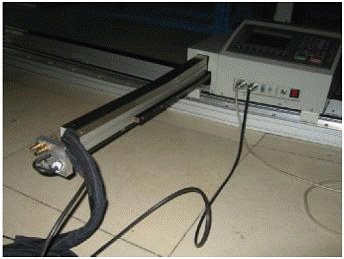

Как использовать специальные кабельные желоба крестообразной балки?
1. Выкрутите винты и снимите противопожарный лист.
2. Снимите с центрального узла защитный кожух.
3. Раскрутите болт кабельного жёлоба, вытащите его, поместите в жёлоб плазменный кабель и накройте его. Затем установите защитный кожух и противопожарный лист, как показано на следующем изображении.
|
|

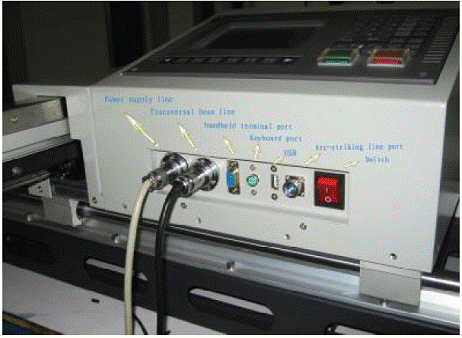

Разъемы
Работа управляющей системы числового программного управления
Раздел 1. Обзор системы
1.1 Назначение системы
Система машины газоплазменной и газопламенной резки с числовым программным управлением SH-2012AH – это управляющая система, подходящая как для газопламенной так и для газоплазменной резки. На главном меню функционального дисплея системы находятся окна с пошаговыми указаниями, после нажатия одной из функциональных клавиш на дисплее отобразится подменю.
Следуйте указаниям и нажимайте клавиши с F1 по F6, чтобы осуществить свой выбор. Нажмите ESC, чтобы выйти и вернуться в главное меню.
1.2 Функции системы
· Высокая надежность, система защищена от сильных плазменных помех, разрядов молний и т. д.;
· 32 МБ доступной памяти, программа резки может содержать до 10000 строк;
· Простота переключения между китайским и английским языком, можно открывать, отображать и сохранять файлы с именами на китайском;
· Множество программных функций, встроенная техника резки специализированная для работы с маленькими линиями, которые широко используются в рекламе, работах по железу и т. д.;
· Возможность синхронной работы по 4 осям;
· 7” LCD дисплей динамической формы;
· Поддержка USB-накопителей для чтения/записи программ по обновлению программного обеспечения.
1.3 Спецификации оборудования
1) Чип ARM7 промышленной категории;
2) Системные порты: 16 портов ввода, 14 портов вывода;
3) Синхронизация: Две оси, возможно расширение до четырех осей;
4) Эквивалентность сигналов: Электронное оборудование, числитель и делитель могут достигать значения от 1 до 65535.
5) Максимальная скорость: когда Эквивалентность сигналов равна 1μ, максимальная скорость составляет 6 м/минуту;
6) Объем памяти для программ пользоваМБ;
7) Размеры: 410*310*119 (мм);
8) Рабочая температура: 0℃– +40℃ Температура хранения: – 40℃ -- +60℃

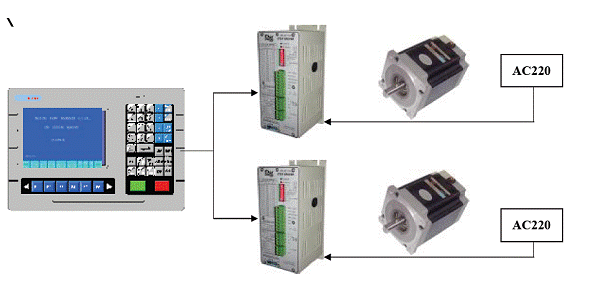

1.4 Инструкция по подключению
|
АС 220 – переменный ток 220 В
Раздел 2. Главное меню
2.1 Функции меню
В меню дисплея используются пошаговые указания. После входа в подменю главного меню система загружает все доступные функции. Следуйте указаниям, отображаемым в окне, клавишами F1 – F5 выберите необходимые функции, нажмите ESC, чтобы отменить действие и вернуться на предыдущий уровень меню.
2.2 Функции главного меню
Номер версии: Информация о версии программного обеспечения отображается в левом нижнем углу.
[F1] Auto： Для резки с использованием хранящихся в памяти программ или прямой резки
[F2] Edit： Редактирование/Изменение/Сохранение файлов/Загрузка файлов
[F3] Para： Установка или изменение настроек резки
[F4] Diag： Диагностика портов ввода/вывода
[F5] lib： Библиотека форм предлагает существующие стандартные фигуры
File Format – Зона форматирования программы пользователя
Parameter – Ввод исходных параметров
ENGLISH – Выбор Китайского или Английского языка
Раздел 3. Работа в автоматическом режиме
Нажмите [F1] в главном меню, чтобы попасть в меню Работы в автоматическом режиме, продемонстрированном ниже:
 |

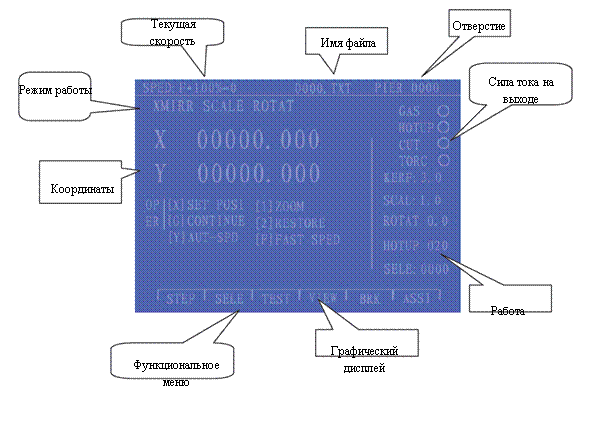

Меню работы в автоматическом режиме
Меню функции автоматической работы
3.1 Инструкции по работе с меню автоматического режима
3.1.1 Установка скорости
1) После нажатия клавиши【H Cutting Speed】в левом верхнем углу отображается «F×(Коэффициент скорости ) = Предустановленная скорость резки».
2) Если клавиша 【H Cutting Speed】 не нажата, в левом верхнем углу отображается «F×(Коэффициент скорости ) = Скорость ручной резки»
3) SPEED – это текущая скорость, используйте клавиши【F+】и【F -】для регулирования скорости резки.
4) Нажмите【F】в этом функциональном меню для быстрого регулирования скорости.
5) ВНИМАНИЕ: Скорость может отображаться в дюймах или в миллиметрах, в зависимости от параметров, установленных в системе
Функциональные возможности при резке в автоматическом режиме
【F1】SECTION: Установка начала резки из любой части программы.
【F2】RESBREK: Найти точку сбоя для продолжения работы.
【F3】MOVE: Каждый раз вручную осуществлять перемещение по оси.
【F4】VIEW: Проверить правильность загрузки графической программы.
【F5】MIRR: Программа работает с зеркальным изображением, по умолчанию
зеркальный режим отключен.
【F6】SCALE: Увеличить или уменьшить отображаемый размер формы для резки.
【F7】ROTATE: Изменить угол резки.
【F8】ASSI: Помощь пользователям в выполнении дополнительных функций.
3.2.1【F8】ASSI
Нажмите【F8】, чтобы перейти на следующий уровень функций управления.
1) 【F1】AUTO, нажмите эту клавишу, чтобы вернуться обратно в главное меню.
2) 【F2】 Test Beginning point, связана с функцией ROTATE в верхнем левом меню управления.
3) 【F3】Test ending point, связана с функцией ROTATE в верхнем левом меню управления.
4) 【F4】MDI, в настоящее время не используется, зарезервирована для будущего использования.
5) 【F5】Set coordinates, установите любое необходимое значение для X/Y.
6) 【F6】Set compensation, нажмите, чтобы установить ширину выравнивания, если выравнивание не требуется – введите 0.
|
