7) 【F7】Return to reference point, позволяет пользователям вернуться к первоначальной точке старта (обычно, позиция для G92 - (0,0)).
8) 【F8】Turn off each I/O port in order (поочередное отключение каждого порта ввода/вывода).
3.3 Скоростной режим (SCALE) и запуск автоматической резки
3.3.1 Скорость перемещения
В режиме перемещения без нагрузки резак движется с «максимальной скоростью передвижения с коэффициентом скорости X».
Чтобы изменить скорость работы машины для резки, пользователю необходимо изменить коэффициент скорости.
3.3.2 Скорость резки
В режиме резки фактическая скорость – это «скорость резки ограниченная коэффициентом резки X». Автоматическое регулирование коэффициента может производиться во время резки с помощью F+/F-. При выключенном режиме резки нажмите【H】cutting speed, чтобы изменить коэффициент нажатием F+/F-.
3.3.3 Скорость выравнивания
В режиме выравнивания скорость выравнивания – это «скорость резки с коэффициентом выравнивания X». Коэффициент выравнивания можно регулировать нажатием F+/F-.
После завершения установки всех трех параметров скорости, настройки скорости будут автоматически сохранены. Они не пропадут после выключения машины.
3.3.4 Запуск автоматического режима
1) Перед запуском автоматической резки
Для выбора необходимой программы резки выберите подходящий коэффициент скорости резки. Установите горелку на позиции резки (горелка буде поднята после инициализации программы (выполнения М70)). После завершения всех остальных подготовительных работ программа может начать работу в автоматическом режиме.
2) Два способа запуска автоматического режима:
А) Зеленая клавиша【START】на панели управления;
Б) Нажмите клавишу «START» на внешней стороне машины.
3.4 Перемещать горелку для изменения ее местоположения можно при следующих операциях.
（1） Пауза，（2）Выравнивание，（3）Проникание，（4）Выбор（5）Поиск точки сбоя.
В следующих случаях для изменения местоположения горелки пользователи могут нажимать непосредственно【↑】【↓】【←】【→】(Текущий коэффициент скорости системы регулируется вручную). Переместившись на нужную позицию, нажмите клавишу【START. На дисплее появится следующее изображение:
3.3 Регулирование местоположения
1) Возвращение к начальной точке
Совет, нажмите【PIERCE】после предварительного нагрева, чтобы система начала резку с начальной точки.
2) Возвращение к предыдущей точке резки
Сначала осуществите прокол (нажмите [PIERCE]), чтобы использовать скорость резки в начальной точке, затем продолжите резку по предыдущей дорожке.
3) Прокол под текущим отверстием
Сначала осуществите прокол, затем используйте текущие координаты как «точку регулирования».
Выход из режима резки
Нажмите【ESC】в режиме паузы, чтобы вернуться в главное меню.
3.5 Обработка точки сбоя
3.5.1 Продолжение работы с точки сбоя
1) Когда система поставлена на паузу или случайно выключается, текущее положение горелки сохраняется как точка сбоя. Она хранится, вне зависимости от того, включена система или нет.
2) При работе в автоматическом режиме, если программа резки не изменилась, нажмите【F2】, выберите функцию точки сбоя, затем нажмите клавишу【START】. Система продолжит свою работу с точки сбоя.
3) Если положение горелки не изменилось, система обратит внимание на точку сбоя после того, как обнаружит ее.
4) Если положение горелки изменилось (она находится не над точкой сбоя), то после обнаружения точки сбоя система отобразит 3 следующие варианта.
3.5 Система на паузе. Обнаружение точки сбоя и продолжение диалога резки
а) Возвращение к первоначальной точке
б) Возвращение к точке резки
в) Прокол в текущей позиции
СОВЕТ: Нажмите【PIERCE】 после предварительного нагрева, тогда система сможет продолжить резку с точки сбоя
Нажмите【ESC】, система выйдите из текущего режима резки.
3.5.2 ВНИМАНИЕ:
Если программа резки была изменена, ТОЧКА СБОЯ будет удалена из системного КЭШа, и следовательно система будет не в состоянии обнаружить ТОЧКУ СБОЯ и не сможет продолжить работу.
3.6 РЕЖИМ ВЫБОРА
3.6.1 ЗАПУСК РЕЖИМА ВЫБОРА
Выберите в программе резки любой участок для резки и нажмите【START】.
Нажмите【F1】 для выбора функции SELECT (ВЫБОР), система продемонстрирует следующее:
Тем временем: используйте【↑】【↓】 для перемещения курсора, чтобы выбрать режим выбора резки SELECT.
В соответствии с вашим выбором, система определит порядковый номер для продолжения работы.
3.7 Прокол кромки толстого листа
В автоматическом режиме для толстых листов больше подходит прокол кромки.
1) Решение для прокола кромки: Перед проколом переместите горелку к кромке листа.
2) Начните предварительный нагрев. По окончании предварительного нагрева нажмите клавишу【START】. Горелка движется по прямой с предустановленной скоростью до точки прокола, затем продолжает резку.
3) При проколе кромки выберите в меню управления рисунок, чтобы установить «Прокол кромки» равный 1, что означает, что функция задействована. В связи с этим каждый раз перед проколом система будет отображать следующие варианты.
3.7 Диалог вариантов после выбора функции прокола кромки
3.8.1 Прокол в текущей позиции
Система начинает прокалывание, обычно на внутренних отверстиях.
3.8.2 Выбор прокола кромки
1) Пользователи могут нажимать клавиши【↑】【↓】【←】【→】, передвинуть горелку к кромке листа, а затем начать предварительный нагрев.
2) По окончании предварительного нагрева нажмите кнопку【START】 . Горелка движется по прямой с предустановленной скоростью до точки прокола, затем продолжает резку.
РАЗДЕЛ 4. Функция Редактирования

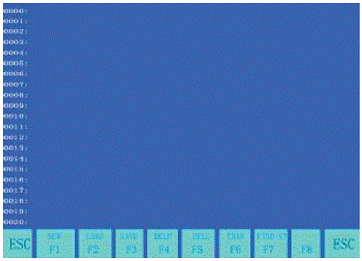

4) В главном меню системы нажмите 【F2】, чтобы войти в режим Редактирования. Система представит следующее изображение.
|
4.1 Меню режима Редактирования
4.1.1【F1】New
Создание новой программы, очистка зоны редактирования резки и начало редактирования новой программы резки.
4.1.2【F2】Load
Загрузка любой существующей программы резки в систему, нажмите 【ESC】 , чтобы отменить функцию загрузки.
4.1.3【F3】SAVE
Сохранение. При сохранении программы резки система выдаст подсказку. Например:
Введите имя файла: 1234.TXT
Имя файла не должно содержать более 12 символов.
4.1.4【F4】Delete file
Выберите эту функцию для удаления программы, сохраненной в системе.
4.1.5【F5】Delete lines
Удаление всей строки в режиме редактирования, для увеличения скорости редактирования.
4.1.6【F6】File transfer
Пересылка файла, данная система поддерживает пересылку файлов со сменных носителей, нажмите【F6】 Для входа на следующий уровень меню. Система должна выглядеть следующим образом.
图4.2 Пункты меню сменных носителей
【F1】Загрузка файла программы со сменного носителя в систему;
【F2】Загрузка файла программы из системы на сменный носитель.
4.1.7【F7】Find Parameters
В настоящее время данная функция недоступна, она оставлена для будущих обновлений.
РАЗДЕЛ 5. Система управления
5.1 Программирующий символ
Каждое действие машины с числовым программным управлением осуществляется в соответствии с управляющей программой, каждая машинная программа должна состоять из нескольких сегментов инструкций, а каждый сегмент инструкций должен состоять из нескольких служебных слов, каждое служебное слово должно начинаться с буквы, за которой следует значение параметра.
Определение служебных слов:
N—Номер сегмента инструкций
G—Подготовительная функция
M—Вспомогательная функция
S—Функция основной оси
L—Количество циклов или время задержки
X—Значение абсолютных координат по оси X
Y-- Значение абсолютных координат по оси Y
U—Шаг по оси X относительно текущей позиции
V-- Шаг по оси Y относительно текущей позиции
I—Значение координаты центра окружности, из которого вычитается начальное значение координаты по оси X, при вырезании дуги
J-- Значение координаты центра окружности, из которого вычитается начальное значение координаты по оси Y, при вырезании дуги
R—Заданный радиус дуги
F—Заданная скорость движения, используемая для G01,G02 и G03
Примечание 1: существует несколько определений:
X[U]n – это может быть X или U, n означает величину, но используется всего 1 раз.
Y[V]n – это может быть Y или V, n означает величину, но также используется всего 1 раз.
|
