Машина термической резки консольного типа с ЧПУ серии SNR-KB Руководство пользователя (стр. 5 )

2.  LIMIT SPEED – Максимальная скорость во время резки;

3. EXTEND PIERCE –Увеличение глубины прокола, 0: выкл., 1: вкл.;

4.NO-PRE SHAPE – Не работать с предустановленными формами. 0: выкл., 1: вкл.;

5. SHAPE MAX/MIN POINT—Максимальное и минимальное значение формы;

6. SYNCHRO – Выбор синхронизации движителя. 0: X и Z; 1: Y и Z.

ВНИМАНИЕ: Будьте очень внимательны при изменении параметров, если вы не ознакомились с правилами их применения.

Раздел 7. Функция обнаружения неисправностей

Нажмите F4 в главном меню системы, чтобы войти в меню функции обнаружения неисправностей, изображенное ниже:

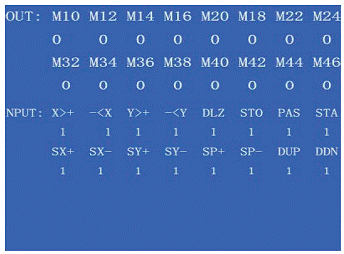

7.1  Меню функции обнаружения неисправностей

Функция обнаружения неисправностей системы может проверить, нормален ли входной/выходной сигнал.

1.  ВЫХОДНОЙ: Существует 16 портов вывода, для изменения состояния уровня передвигайте курсор и изменяйте значения (с «0» на «1», и наоборот):

1: высокий уровень;

0: низкий уровень.

2.  ВХОДНОЙ: Существует 16 портов ввода. 1: включить, 0: выключить. Определение портов ввода представлено в разделе 9.3.

Раздел 8. Функция библиотеки форм

8.1 Настройка библиотеки:

Нажмите F5 в главном меню, чтобы войти в режим Библиотеки:

1.1  Функция Библиотеки

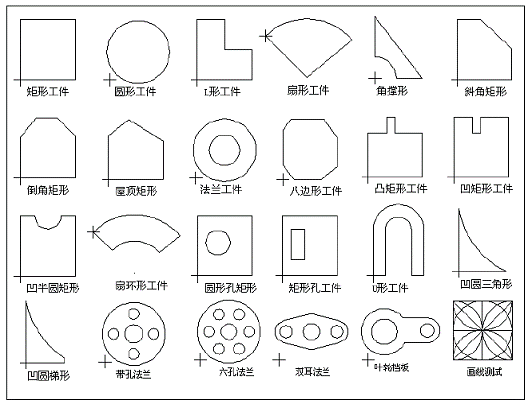

8.2 Выбор формы

На сегодняшний день SH-2002AH предлагает 24 стандартных формы (количество можно увеличить по запросу). Нажмите клавишу направления【↑】 【↓】 【←】 【→】 для перемещения курсора, выберите необходимую форму и нажмите ENTER для подтверждения.

8.3 Настройка и размещение формы

Выбрав на предыдущем шаге части формы, система отобразит пользователю параметры формы.

【F1】 : Оставить при резке внутреннюю часть.

【F2】 : Оставить при резке внешнюю часть.

【F3】 : Нажмите【F3】, после этого система предоставит вам указания по вводу угла вращения.

Нажмите【ENTER】, а затем нажмите F6 для подтверждения.

【F4】: Нажмите клавишу【F4】, чтобы войти в режим размещения и ввести количество строк, столбцов и значения H-BETWEE, W-BETWEE и OFFSET.

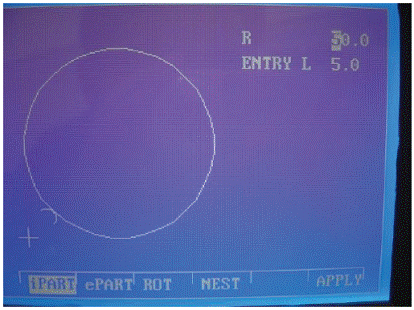

图8.2 Меню параметров формы

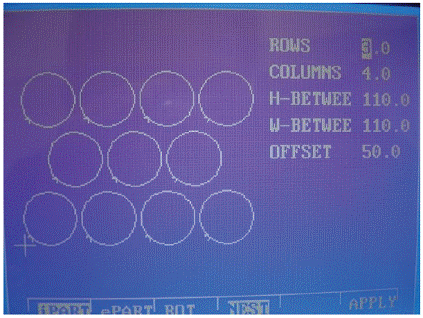

图8.3 Демонстрация размещения

【F8】 Apply (Применить): Нажмите эту клавишу после настройки всех параметров, чтобы создать программу резки.

ПРИЛОЖЕНИЕ 1

Инструкция по обновлению программного обеспечения

Функция:

Обновление ПО с U-диска.

Шаги:

1.  Скопируйте файл обновления на U-диск. Внимание: имя файла может быть только STARTCNC. EXE

2.  При включении системы одновременно зажмите клавиши «START» (зеленого цвета) и «STOP» (красного цвета), и удерживайте их в нажатом состоянии до появления интерфейса обновления.

3.  Вставьте U-диск, нажмите F1, система автоматически завершит обновление. В процессе обновления система предоставит некоторые указания.

4.  Завершение.

Если операция прошла успешно, то вам будет представлена соответствующая информация, и вы услышите одиночный сигнал; при сбое обновления, вам будет представлена информация о сбое, и вы услышите продолжительный сигнал.

Внимание:

1.  Сбой обновления чаще всего происходит из-за U-диска. Если система не давала указаний в ходе работы с U-диском, попробуйте вставить его еще раз.

ПРИЛОЖЕНИЕ 2. G-КОДЫ

КОД G00 G01 G02 G03 G04 G20 G21 G26 G27 G28 G40 G41 G42 G90 G91 G92

ФУНКЦИЯ Быстрое сквозное позиционирование Прямолинейная резка Круговая резка по часовой стрелке Круговая резка против часовой стрелки Перерыв (остановка-задержка) Дюймы Метрическая система Возвращение к точке отсчета по оси X Возвращение к точке отсчета по оси Y Возвращение к точке отсчета по осям X и Y Отмена выравнивания Выравнивание по левому краю Выравнивание по правому краю Режим абсолютного расстояния Режим увеличивающегося расстояния Установка точки отсчета

ПРИЛОЖЕНИЕ 3. М-КОДЫ

КОД M00 M02/M30 M07/08 M80

ФУНКЦИЯ Остановка программы Программа завершена Клапан режущего кислорода ВКЛ/ВЫКЛ Установка для пламенной резки ВКЛ/ВЫКЛ Выключение питания (после M80 все выходные сигналы будут прекращены)

ПРИЛОЖЕНИЕ 4. СПИСОК КОДОВ ОШИБОК

КОД ОШИБКИ 01H 20H 21H 22H 24H 2AH 34H 40H 41H 42H 43H 44H 45H 46H

Описание Переполнение/недопустимый символ(ы) в программе Переполнение при делении Неверная начальная/конечная точка дуги Неверный радиус дуги Неверное состояние дуги Переполнение строк программы. Прекращение движения горелки с этой строки. Недопустимое действие Нажата кнопка экстренной остановки Предел X+ Предел X- Предел Y+ Предел Y- Отрицательный предел программных координат Положительный предел программных координат

ПРИЛОЖЕНИЕ 5. ПАРАМЕТРЫ РЕЗКИ ДЛЯ Окси-Пропана

№ насадки	Толщина (мм)	Ширина (мм)	Кислородное давление (мпа)	Пропановое давление (мпа)	Скорость резки (мм/мин)
0 1 2 3 4 5 6	3-10 5-20 20-30 30-50 50-70 70-100 100-150	1 1.5 2 2-3 3-4 3-4 5	0.6 0.6 0.7 0.7 0.7 0.7 0.7	0.025 0.025 0.025 0.03 0.035 0.035 0.04	600-700 550-600 450-550 380-450 320-380 250-320 160-250

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Изготовитель дает гарантию на случай неисправности составных частей или некачественной сборки на период 12 календарных месяцев, с даты покупки, при условии, что:

1. Гарантийный талон заполнен надлежащем образом.

2. Изготовитель признает, что дефекты являются следствием заводского брака и не вызваны неправильным использованием, самовольным вскрытием или попыткой работы при напряжении сети, отличающемся от указанного на этикетке станка.

З. Гарантия не имеет силы, если ремонт станка производился не сертифицированными лицами и если дефекты возникли из-за износа или аварии.

4. Поставщик оставляет за собой право включать расходы по устранению неисправностей, упаковке и транспортировке в стоимость работ по каждому пункту рекламации.

5. Для ремонта в течение гарантийного срока станки должны высылаться в ремонтную мастерскую поставщика.

6. Если станок высылается для ремонта, по возможности используйте заводскую упаковку и укажите номер гарантийного талона.

7. Поставщик не отвечает за порчу и потерю продукции (если это произойдет) в пути следования.

8. При получении гарантийного талона проверьте наличие даты покупки.

9. Храните эту часть талона как свидетельство покупки. Она должна высылаться в случае предъявления претензий.

ЭТИ УСЛОВИЯ НЕ УЩЕМЛЯЮТ ВАШИХ ЗАКОННЫХ ПРАВ
