Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования (стр. 17 )

- при двухфазном КЗ

; (5.36)

- при однофазном КЗ

; (5.37)

- при двухфазном КЗ на землю

(5.38)

и

. (5.39)

Модуль полного (суммарного) тока поврежденной фазы в месте несимметричного КЗ связан с модулем соответствующего тока прямой последовательности следующим соотношением:

, (5.40)

где т(n) - коэффициент, показывающий, во сколько раз модуль полного (суммарного) тока поврежденной фазы при n-м виде несимметричного КЗ в расчетной точке КЗ превышает ток прямой последовательности при этом же виде КЗ и в той же точке. Значения коэффициента m(n) при КЗ разных видов приведены в табл. 5.4.

5.9.3. При расчетах несимметричных КЗ определению подлежит не только ток КЗ, но и напряжение в месте КЗ.

Напряжение прямой последовательности особой фазы в точке несимметричного КЗ любого вида составляет

. (5.41)

Напряжения обратной и нулевой (при однофазном и двухфазном КЗ на землю) последовательностей особой фазы в точке КЗ равны соответственно:

- при двухфазном КЗ

; (5.42)

- при однофазном КЗ

(5.43)

и

; (5.44)

- при двухфазном КЗ на землю

. (5.45)

5.9.4. Структура формулы (5.35) показывает, что ток прямой последовательности любого несимметричного КЗ может быть определен как ток эквивалентного трехфазного КЗ, удаленного от действительной точки КЗ на дополнительное сопротивление DX(n). Последнее не зависит от рассматриваемого момента времени и определяется только результирующими эквивалентными сопротивлениями обратной и нулевой последовательностей относительно расчетной точки КЗ. Это положение, известное как правило эквивалентности тока прямой последовательности, показывает, что для расчета тока прямой последовательности любого несимметричного КЗ могут быть использованы все методы расчета тока трехфазного КЗ. А для определения модуля результирующего тока КЗ поврежденной фазы достаточно найденный ток прямой последовательности увеличить в т(n) раз (см. табл. 5.4).

5.9.5. Аналитические расчеты тока КЗ от синхронной машины в произвольный момент времени при несимметричном КЗ рекомендуется выполнять с использованием метода типовых кривых. При этом расчеты целесообразно вести в следующем порядке:

1) по исходной расчетной схеме составить эквивалентные схемы замещения прямой, обратной и нулевой (при однофазном и двухфазном КЗ на землю) последовательностей, выразив все параметры в относительных единицах при предварительно выбранных базисных условиях, причем в схеме замещения прямой последовательности синхронную машину следует учесть сверхпереходной ЭДС (предварительно найденной из предшествующего режима) и сверхпереходным сопротивлением;

2) с помощью преобразований привести схемы к простейшему виду и определить DX(n) (см. табл. 5.4);

3) определить начальное действующее значение тока прямой последовательности

;

4) определить значение величины характеризующей электрическую удаленность расчетной точки КЗ от синхронной машины

;

5) в соответствии с типом генератора, его системы возбуждения и найденным значением выбрать необходимую типовую кривую и для заданного момента времени определить коэффициент gt;

6) определить искомое значение периодической составляющей тока КЗ от синхронной машины в заданный момент времени

,

где т(n) — коэффициент, зависящий от вида КЗ (см. табл. 5.4).

5.10. Учет изменения параметров короткозамкнутой цепи

при расчете токов короткого замыкания

5.10.1. При расчете минимального значения тока КЗ для произвольного момента времени рекомендуется учитывать сопротивление электрической дуги в месте КЗ, а также учитывать увеличение активного сопротивления проводников вследствие их нагрева током КЗ (эффект теплового спада тока КЗ).

5.10.2. Учет электрической дуги в месте КЗ рекомендуется производить введением в расчетную схему активного сопротивления дуги Rд.

Активное сопротивление дуги в начальный и произвольный моменты времени при дуговом КЗ в электроустановках с кабельными линиями напряжением 6 и 10 кВ приближенно можно определить по кривым, приведенным на рис. 5.18.

При КЗ на воздушных линиях 10-500 кВ сопротивление дуги в начальный и произвольный моменты времени может быть определено по кривым, приведенным на рис. 5.19-5.21.

5.10.3. Эффект теплового спада тока трехфазного КЗ в проводнике следует учитывать в тех случаях, когда активное сопротивление проводника к моменту КЗ, Rн, составляет не менее 20 % от суммарного индуктивного сопротивления цепи КЗ.

5.10.4. Активное сопротивление проводника при его начальной температуре Jн определяется по формуле

, (5.46)

где Rуд - погонное (удельное) активное сопротивление проводника, Ом/м, при нормированной температуре Jнорм;

l - длина проводника до места КЗ, м;

tp - условная температура, равная: для меди tp = 234 °С, для алюминия tp = 236 °С.

5.10.5. Температуру проводника до короткого замыкания рекомендуется определять по формуле

, (5.47)

где Iнорм. расч - расчетный ток нормального режима. А;

Iдоп. прод - допустимый ток продолжительного режима для проводника данного сечения, А;

Jдоп. прод и Jокр. ном - соответственно допустимая температура проводника в продолжительном режиме и нормированная температура окружающей среды, °С;

Jокр - температура окружающей среды, °С.

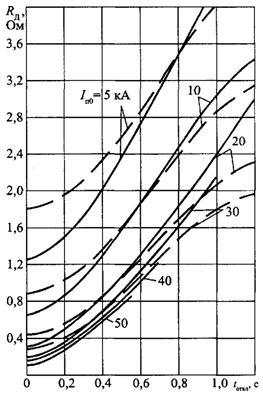

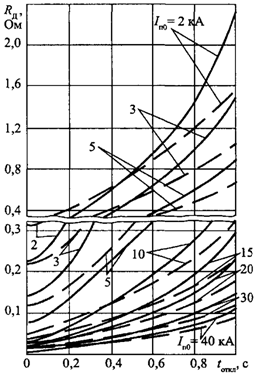

Рис. 5.18. Зависимость Rд = f (tоткл, Iп0) при КЗ в электроустановках с кабельными линиями напряжением 6 кВ (сплошные кривые) и 10 кВ (пунктирные кривые)	Рис. 5.19. Зависимость Rд = f (tоткл, Iп0) при КЗ на воздушных линиях 35 кВ (сплошные кривые) и 10 кВ (пунктирные кривые)

5.10.6. Увеличение активного сопротивления проводников при КЗ следует учитывать с помощью коэффициента KJ:

, (5.48)

где KJ - коэффициент увеличения активного сопротивления проводника, который зависит от материала, а также начальной и конечной температур проводника и определяется по формуле

, (5.49)

где Jн и Jкн - соответственно начальная и конечная температуры проводника.

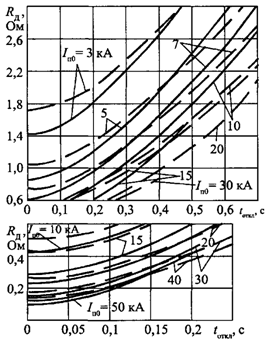

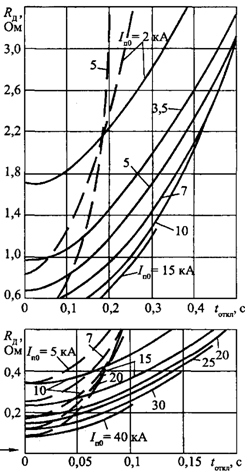

Рис. 5.20. Зависимость Rд = f (tоткл, Iп0) при КЗ на воздушных линиях 110 кВ (сплошные кривые) и 220 кВ (пунктирные кривые)	Рис. 5.21. Зависимость Rд = f (tоткл, Iп0) при КЗ на воздушных линиях 330 кВ (сплошные кривые) и 500 кВ (пунктирные кривые)

5.10.7. Расчет нагрева изолированных проводников при продолжительных КЗ рекомендуется выполнять с учетом теплоотдачи в изоляцию. Необходимость учета теплоотдачи определяется из сопоставления расчетного времени нагрева (tоткл) с так называемой критической продолжительностью КЗ (tоткл. кр), при которой пренебрежение теплоотдачей в изоляцию приводит к погрешности в расчетах превышения температуры проводника над начальной, равной 5 %. Теплоотдачу следует учитывать, если tоткл ³ tоткл. кр. Критическая продолжительность КЗ зависит от площади поперечного сечения проводника S и определяется по формулам

- для кабелей с алюминиевыми жилами

; (5.50)

- для кабелей с медными жилами

. (5.51)

5.10.8. Конечную температуру нагрева проводника без учета теплоотдачи (адиабатический процесс, Jкн. а) при металлическом КЗ можно определить по формуле

, (5.52)

где Iпt - ток металлического КЗ в момент отключения, А, вычисленный в соответствии с п. 5.5;

S - площадь поперечного сечения проводника, мм2;

K1 - постоянная, зависящая от материала проводника и равная:

для меди K1 = 226 А с1/2/мм2;

для алюминия K1 = 148 А с1/2/мм2;

b - величина, обратная температурному коэффициенту сопротивления при 0 °С, K, равная:

для меди b = 234,5 K;

для алюминия b = 228 K;

e - коэффициент, учитывающий отвод тепла в изоляцию. Он определяется по формуле

, (5.53)

где F - коэффициент, учитывающий неполный тепловой контакт между проводником и изоляцией. Он обычно принимается равным 0,7;
