Гидравлические забойные двигатели и керноотборные устройства (стр. 12 )

Таблица 6.20 – Характеристики переводников ПКР

Обозначение	Диаметр наружн., мм	Длина, мм	Диапазон измерения угла перекоса, градусы	Шаг измерения угла перекоса, градусы	Присоединительные резьбы	Масса, кг
ПКР2-172	178	1032	0-3	0,5	МК156х5,5х1:32	93,6
ПКР2-195	200	828	0-3	0,5	РКТ177х5,08х1:16	117
ПКР2-240	240	1045	0-3	0,5	РКТ208х6,35х1:16	175

Переводники-отклонители - предназначены для создания отклоняющих систем при бурении наклонно-направленных скважин; устанавливаются между двигательной и шпиндельной секциями.

Таблица 6.21. Характеристики переводников-отклонителей

Обозначение	Диаметр наружн., мм	Длина, мм	Угол искривления, градусы	Масса, кг	Применение
Переводник отклонитель Д1-105	106	310	0,75(1,0;1,5;2,0;2,5)	9,5	Д1-105
Переводник кривой Д1 -127	127	1070	1,5(1,0; 2,0)	38,8	Д1-127
Переводник искривленный ШО1-195	195	440	1,0(1,5; 1,25)	34	ШО1-195

6.5. Электробуры

Таблица 6.22. Основные характеристики электробуров

Шифр	Диаметр	Длина	Мощность	Напряжение	Ток, А	Частота	Момент вращающий, кН*м	КПД,	COS	Масса,
электробура	мм	м	номинальная Квт	номинальное Кв	рабочий номиналь-ный	холостого хода при номинальном напряжении	вращения, об/мин	номиналь-ный	максималь-ный	%		кг
Э290-12	290	14.1	240	1.75	165	121	455	5.1	11	72	0.67	5100
Э290-12Р	290	15.9	240	1.75	165	121	145	16	26	72	0.67	5700
Э250-8	250	13.2	230	1.65	160	107	675	3.32	7.5	72	0.7	3600
Э250-8Р	250	14.4	230	1.65	160	107	340	6.64	11.8	72	0.7	3800
Э250-16	250	13.2	110	1.2	156	130	335	3.2	7	56.5	0.6	3600
Э240-8	240	13.4	210	1.7	144	107	690	2.97	7.6	75	0.66	3500
Э240-8Р	240	14.8	145	1.4	112	80	230	6.15	12	74.8	0.7	3900
Э215-8М	215	13.9	175	1.55	131	95.5	680	2.5	5.5	67.5	0.66	2900
Э215-8МР	215	15.5	110	1.35	102	80	230	4.65	10.5	72	0.69	3200
Э185-8	185	12.5	125	1.25	130	93	675	1.8	3.6	67.5	0.66	2000
Э185-8Р	285	14.4	70	1.1	90	75	240	3	7	70	0.58	2300
Э170-8М	170	12.2	75	1.3	83.5	78.6	695	1.1	2.4	63.5	0.63	1800
Э170-8МР	170	13.9	45	1	59	55	220	2	4	65	0.68	2000
Э164-8М	164	12.3	75	1.3	87.5	80	685	1.1	2.4	61	0.62	1650
Э164-8МР	164	14.1	45	1	61.5	55	220	2	4	64	0.66	1900

6.6. Двигатели отклонители

Таблица 6.23 - Размеры и энергетические параметры отклонителей типа ТО и ШО1-195

Параметры	Тип отклонителя
ТО-172	ТО2-195	ТО2-240	ШО1-195
Диаметр, мм	172	195	240	195
Длина, м	10,7	10,1	10,2	4,6
Масса, кг	1500	1848	2593	875
Длина направляющей секции, м	2,00	2,02	2,35	2,48
Частота вращения вала, об/мин	670	660	660	-
Вращающий момент при максимальной мощности, Нм	650	810	2040
Расход жидкости, л/с	25	30	50	-
Перепад давления при максимальной мощности, МПа	3,8	3,3	4,1

Примечание. Отклонитель ШО1-195 выполнен в виде шпинделя и используется в сочетании с турбобуром диаметром 195 мм.

Таблица 6.24. Двигатели-отклонители серии ДГ

Параметры	ДГ-156	ДГ-172	ОШ-172	ДГ-176
Диаметр, мм	155	172	172	176
Длина, мм -общая -верхней секции -нижней секции	4300 2700 1600	3870/4300* 1854 1460	2945 1555 1390	5325* 1570 750
Диаметр долота, мм	190,5-215,9	190,5-215,9	215,9	215,9
Расход жидкости, л\с	24-30	24-35	25-35	25-35
Частота вращения, об\мин	130-160	150-190	80-110	90-120
вращающий момент, Нм	3500-4000	3500-4000	1500-3000	7400-9800
Перепад давления, МПа	6,5-7,5	5,8-7,8	3,5-4,5	7,2-9,7
Угол перекоса секций (макс), рад	3	3	3,5	3

Длина двигателя в сборе с кривым переводником и шарниром.

а б в г д е

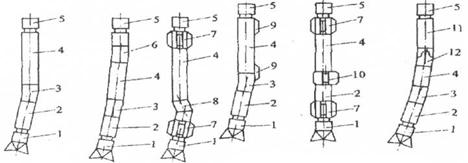

Рис. 6.9 Основные конструктивные схемы двигателя-отклонителя:

а - с одним перекосом; б - с двумя перекосами; в - с двойным изгибом шпинделя; г - с одним перекосом и подпорами; д - без перекоса с децентратором; е - с одним перекосом и корпусным шарниром. 1 - долото; 2 - шпиндель; 3 - искривленный переводник; 4 - секция двигателя; 5 - переводник; 6 - дополнительный искривленный переводник; 7 - центратор; 8- шпиндель с двойным изгибом; 9- подпора; 10-децентратор; 11 - телеметрическая система; 12 – корпусный шарнир

Таблица 6.25. Двигатели-отклонители ДГ (60 -127 мм)

Параметры	ДГ-60		ДГ-96	Д"-103	ДГ-127
Диаметр, мм	60	88	95	108	127
Длина, мм -общая -верхней секции -нижней секции	2300 1350 950	3570 2120 1450	2640 2110 530	2565 1970 620	5385 3765 1620
Диаметр долота, мм	76	112	120,6	139,7-151	139,7-158
Расход жидкости, л\с	1-2	5-7	6-10	6-12	15-20
Частота вращения, об\мин	180-360	180-300	120-200	80-160	200-250
вращающий момент, Нм	70-100	400-600	600-900	800-1300	2200-3000
Перепад давления, МПа	4,5-5,5	5,8-7,0	4,5-6,0	3,5-5,5	5,5-8,5
Угол перекоса секций (макс), рад	1,5	5	4,0	4,0	3

Таблица 6.26. Техническая характеристика механизмов искривления с одним углом перекоса
