Гидравлические забойные двигатели и керноотборные устройства (стр. 8 )

Винтовой вибробур предназначен для вращения породоразрушающего инструмента в процессе бурения и капитального ремонта скважин. Устройство обеспечивает создание на долоте крутящего момента и пульсирующей осевой нагрузки.

Таблица 6.9. Техническая характеристика вибробура ВБ-106

Расход жидкости, л/с	6-12
Частота вращения вала, об/с	1,6-3,2
Частота пульсаций осевой силы, Гц	3,2-6,4
Амплитуда пульсаций осевой силы, кН	1,2-4,5
Перепад давления, Мпа	5,5-9,5
Крутящий момент, кНм	1,5-2,5
Наружный диаметр, мм	106
Длина, мм	4240

Отличительные особенности вибробура:

1)  за счет передачи на долото пульсирующей осевой нагрузки повышается механическая скорость бурения, а также снижаются силы трения бурильной колонны о стенки скважины при горизонтальном и наклонно-направленном бурении;

2)  пульсации осевой силы на роторе сопровождаются пульсациями давления жидкости в бурильной колонне, которые могут быть уловлены на устье скважины и использованы для контроля частоты вращения вала двигателя.

3)  при выполнении шпинделя с увеличенным осевым люфтом вибробур может иметь два режима работы:

- вибрационный режим - реализуется при опоре долота на забой скважины; при этом на верхней части ротора двигателя создается пульсирующая осевая нагрузка, передающаяся на вал шпинделя и присоединенное к нему долото;

- безвибрационный режим - осуществляется, когда долото приподнято над забоем скважины, двигатель вращается вхолостую, а пульсации осевой силы на роторе практически отсутствуют.

6.3.3. Скрепер винтовой СВ1-5

Скрепер предназначен для очистки стенок обсадной колонны диаметром 146 мм от цементной корки, отложений гипса и парафина, а также для разбуривания цемента в обсадных колоннах. Скрепер создан на базе рабочих органов винтового забойного двигателя диаметром 88 мм. Отличительные особенности скрепера:

1) Улучшение качества очистки стенок обсадной колонны за счет интенсивного воздействия рабочими органами скрепера на весь периметр внутренней поверхности обсадной трубы.

2) Расширенные технологические возможности благодаря применению скрепера в двух вариантах:

- с вращающимся ротором (для разбуривания цемента),

- с вращающимся корпусом (для очистки стенок обсадной колонны).

3) Простота и малодетальность конструкции, отсутствие регулировок.

Таблица 6.10. Техническая характеристика

Число зубьев ротора/статора	5/6
Эксцентриситет ротора, мм	3,5
Диаметр наружный по центратору, мм	130
Длина, мм	1885
Масса, кг	97
Присоединительные резьбы ГОСТ 28487-90	3-66
Расход рабочей жидкости, л/с	5-7
Частота вращения рабочего органа, с"	5,0-7,0
Перепад давления в режиме макс. Мощности, МПа	5,5-8,0
Максимальная мощность, кВт	10-15
Допустимая осевая нагрузка, кН	15

Характеристики винтовых забойных двигателей зарубежного производства представлены в табл. 6.9, 6.10.

6.2.4 Технические характеристики турбобуров

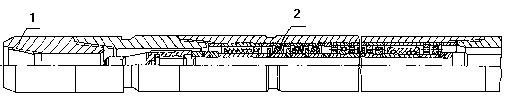

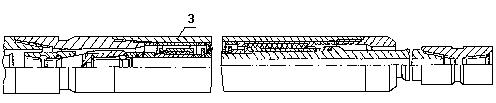

Рис. 6.8. Турбобур:

1-переводник к бурильным трубам; 2-секция турбинная;

3-секция шпиндельная.

Таблица 6.11 - Технические характеристики турбобуров

Шифр двигателя	Число ступеней	Расход жидкости	Рабочий режим	Присоединительная резьба	Длина	Масса
	шт	л/с	частота вращения вала, об/мин	момент на валу Кн*м	перепад давления МПа	к долоту	к буриль-ной колонне	мм	кг
1	2	3	4	5	6	7	8	9	10
ТСЧА-104,5	212	8-9	870-978	0.15-0.2	4.4-5.4	З-76	З-76	12775	630
ЗТ-105К	210	10	798	0.3	7.1	З-76	З-88	13400	590
ТО-105Р	70	12	228	0.9	6.1	З-76	З-88	7600	420
ТПВ-105	-	10-15	570-680	0.15-0.2		З-76	З-76	10570	530
ТПР-105		10	800	0.25	4.5	З-76	З-88	8700	400
ВРМ-105	-	4-6	30-48	2.2-3.0	4.0-6.0	З-76	З-88	4870	250
ТРМ-105	-	10-15	165-196	0.6-0.8	4.7-6.8	З-76	З-88	7200	450
ТСМ-105	-	10-15	570-680	0.15-0.2	7.1-10.2	З-76	З-88	7100	590
ТШ-105Б	2 секции 3 секции	10 8	1020-1140 780-900	0,2-0,25 0,2-0,25	7-7,5 7-7,5	З-76 З-76	З-88 З-88	8845 12265	435 606
ЛЗД-107	-	5-7	270-380	0.6-0.84		З-76	З-92	1470	84
ТШ-108Б	2 секции 3 секции	10 8	800-900 700-800	0.2-0.25 0.2-0.25	7.0-7.5 7.0-7.5	З-76 З-76	З-88 З-88	8850 12270	435 610
ТГ-124	2 секции 3 секции	12 10	780-840 660-720	0,45-0,6 0,45-0,6	7,5-8,5 7,5-8,5	З-88 З-88	З-88 З-88	9160 12940	930 1330
ТР-145Т	-	12-22	126-220	0.5-1.0	1.8-5.0	З-88	З-108	8000	800
ТПС-172	426	25	396	1.6	4.8	З-117	З-147	26250	3325
ТПС-172М	436	25	390	1.65	6	З-117	З-147	18500	2290
3ТСШ1-172	336	25	630	1.8	8.8	З-117	З-147	25400	3530
Т13С3Е-172	106	25-28	630-702	0.6-0.7	2.8-3.5	З-117	З-147	7940	1057
ТО-172	109	25	670	0.65	3.8	З-117	З-147	10745	1500
ТО2-172	110	28	705	0.8	3.9	З-117	З-147	9715	1363
ДО-172	-	20-30	150-240	3-4	3.9-7	З-117	З-147	3400	575
ШОЗД-172	-	25-35	80-110	3-4	5-7	З-117	З-117	1300	-
ОШ-172	-	25-35	80-110	1.5-3	4.5-7	З-		3370	440
Продолжение таблицы 6.11.
ЛЗД-172	-	5-7	270-380	0.6-0.84		З-76	З-92	2600	800
ДММ-178	-	28-32	180-200	6-10	8-10	З-117	З-147	13000
ТНВ-195	220	28	115	0.3	7.9	З-117	З-147	16500	3100
ТРМ-195	97	28	130	2.6	4.1	З-117	З-147	18440	3110
РМ-195		28-34	90-132	2.7-3.5	3.0-5.5	З-117	З-147	10.4	1100
РШ3-195		28-34	90-132	2.7-3.5	2.5-3.7	З-117	З-147	4.8	800
ТРМ4-195		24-30	102-108	11.8-13.2	2.4-3.8	З-117	З-147	5.9	1800
А7ГТШ-195	228/111	30	320	1.8	6.9	З-117	З-147	24950	4420
А7П3-195	328	26	650/320	2.5	4.0	З-117	З-147	25680	4788
3ТСШ1-195	330	30	380	1.5	3.9	З-117	З-147	25700	4790
ТО2-195	105	30	520	0.9	3.5	З-117	З-147	10110	1850
3ТСШ-195ТЛ	318	40	340	1.5	2.9	З-117	З-147	25700	4325
3ТСШ2-195	330	30	450	1.7	5.7	З-117	З-147	25850	4325
ТСШ1М1-195	444	28	323	1.2	4.7	З-117	З-147	25840	3930
3Т-195К	330	28	450	2.4	8.6	З-117	З-147	25850	4500
ТО-195К	110	30	500	0.95	4.1	З-117	З-147	10110	1774
А6Ш-195	212	20	470	0.7	4.3			17250	2095
1сек. А7П3+ + ШО-195	109	32	500/400	1.8	3.5	З-117	З-147	7620+5700	1400+875
Т12РТ-240	104	55	760	2.5	5.4	З-152	З-171	8210	2020
1ТСШ-240	110	52	440	2.05	5.4	З-152	З-171	9742	1991
2ТСШ-240	210	40	470	2.7	4.9	З-152	З-171	15486	3983
3ТСШ-240	315	32	440	2.7	5.5	З-152	З-171	23225	5975
ТНВ-240	220	32-40	114-180	3.5-4.9	6.7	З-152	З-171	22000	4700
РШ3-240		34-45	145-210	5.6-9.0	2.4-5.0	З-152	З-171	3.9	1200
ТКН-240	120	50-55	630-702	2.1-2.5	4.5-5.4	З-171	З-188	8210	2017
ТВШ-240	90	50-55	492-540	1.6-1.9	3.4-4.1	З-171	З-188	8210	2017
А9ГТШ-240	210/199	45	250	3.1	5.5	З-152	З-171	23290	6125
ТО2-240	93	45	420	1.3	2.9	З-152	З-171	10170	2595
ТУ-240К	108	55	690	2.4	6.2	З-152	З-171	8650	2320
2Т-240К	220	40	480	3.6	7.7	З-152	З-171	17000	4560
3Т-240К	330	35	415	4	8.9	З-152	З-171	23750	6420
ТО-240К	95	45	400	1.5	3.4	З-152	З-171	10170	2734
ТВД-240М	-	32-45	132-162	2.2-4.5	4.1-7.1	З-152	З-171	20465	2712
ЛЗД-240	-	5-7	270-380	0.6-0.84		З-76	З-92	3000	1700
2УКТ-172/40	-	25	402	2	8.5	З-117	З-147	26485	-
*2Т-195К	220	30	480	1.8	6.4	З-117	З-147	19590	3225
*2ТУ240КД	220	40	174	5.5	10.3	З-152	З-171	23250	5810

* - Опытные образцы с повышенными энергетическими характеристиками
