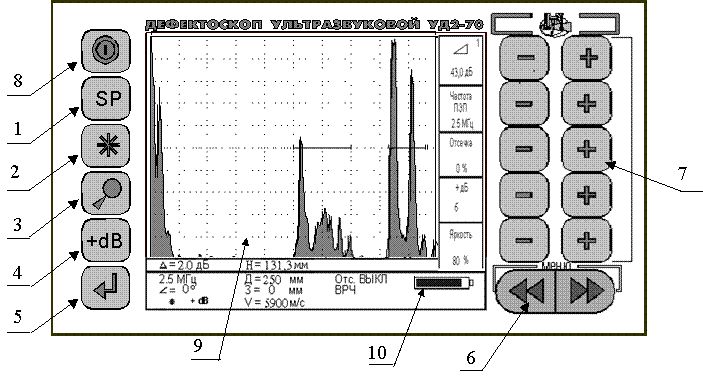

1 – кнопка вызова основного меню); 2 – кнопка «Заморозка»; 3 – кнопка «Электронная лупа»; 4 – кнопка выбора дискретности изменения усиления; 5 - кнопка «Ввод» информации; 6 – кнопки выбора меню; 7 – кнопки изменения режимов настройки в выбранном меню; 8 – кнопка включения-выключения; 9 – экран ЭЛД ; 10 – индикатор состояния съемной АБ

Рисунок 1 – Органы управления и индикации, расположенные на лицевой

панели дефектоскопа УД2-70

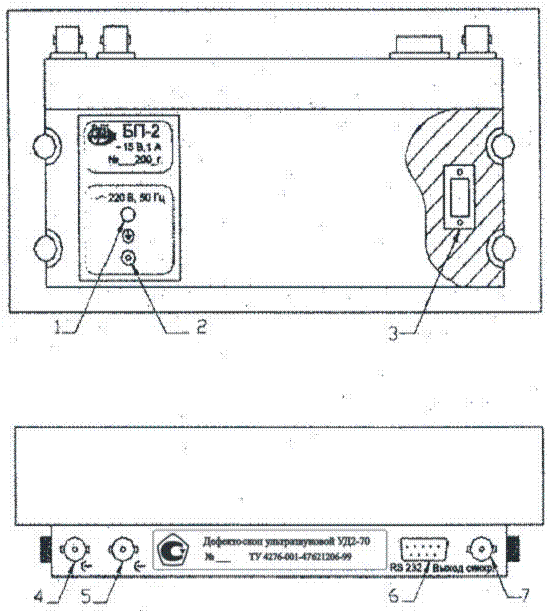

1 – кабель сетевой; 2 – гнездо заземления; 3 – гнездо аккумуляторного питания; 4 – разъем входа приемника; 5 – разъем выхода сигнала генератора; 6 – разъем для подключения дефектоскопа к ПЭВМ; 7 – разъем для подключения внешнего синхронизирующего

устройства (используется только при работе в составе многоканальных установок);

Рисунок 2 – Органы управления и коммутации дефектоскопа

УД2-70, расположенные на задней панели


5.4.4 Заряд АБ осуществляется от АЗУ-2, поставляемого в комплекте с дефектоскопом, согласно паспорта ²АЗУ-2.47621206.001.ПС². АЗУ-2 подключается к разъему АБ и к сети переменного тока (220 В, 50 Гц). При проведении заряда АБ необходимо отсоединить от дефектоскопа. Время полного заряда АБ составляет не менее 4¼5 часов. Заряд АБ индицируется индикатором "СЕТЬ" или свечением мигающего индикатора "ЗАРЯД". Если не светится индикатор “ЗАРЯД”, то следует нажать кнопку "ПУСК". После окончания ускоренного заряда АБ (около трех часов) прекращается свечение индикатора "ЗАРЯД" и загорается индикатор "ЗАРЯД ОКОНЧЕН". Далее необходимо через 1-2 часа (в это время происходит подзаряд АБ малым током) отключить АЗУ от сети и от АБ.

НЕ нашли? Не то? Что вы ищете?

5.4.6 Для обеспечения питания дефектоскопа от сети переменного тока (220 В, 50 Гц) необходимо установить в дефектоскоп БП и подключить сетевой кабель БП к сети переменного тока.

5.4.7 Включение дефектоскопа осуществляется кнопкой , расположен-ной на лицевой панели. После включения дефектоскоп входит в основной режим работы, а на экране ЭЛД отображается дефектограмма, наблюдавшаяся в момент предыдущего выключения дефектоскопа.

Примечание: если через 5 секунд после нажатия кнопки прибор не включается, необходимо повторно нажать кнопку .

5.5 Выбор требуемой типовой настройки

5.5.1 Для выбора требуемой типовой настройки необходимо нажатием кнопки вызвать на экран основное меню (исходное состояние дефектоскопа), предназначенное для выбора рабочего меню, а также для вызова типовых или рабочих настроек, записанных в памяти дефектоскопа.

5.5.2 Кнопками или выделить светлым фоном колонку основного меню с окном "Спец.<МЕНЮ>" (рисунок 3) и вывести его на экран нажатием кнопки или, расположенной справа напротив данного окна. При этом на экране появится рабочее меню ²ОБЪЕКТЫ КОНТРОЛЯ² с перечнем типов тягового подвижного состава (рисунок 4).

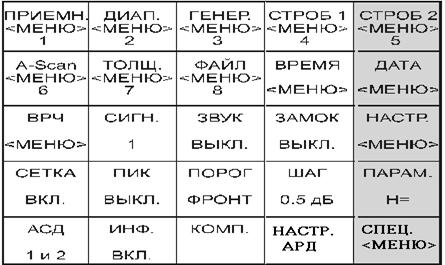

Рисунок 3 – Вид экрана дефектоскопа в режиме основного меню




Объекты контроля

Электровозы серии

ЧС-2;ЧС-2т

Электровозы серии

ЧС-4; ЧС-4т; ЧС-7



Электровозы серии ВЛ

ВЛ-10;11;15;60;80;82;85



Тепловозы серии

2ТЭ-116;2ТЭ-10;М62;ТЭМ2

Тепловозы серии

ЧМЭ-3 (всех модификаций)



Вагоны электропоездов

ЭР-1,2,9; ЭД-4м,9; ЭТ2



Вагоны дизель-поездов

Д и Д1



Автомотрисы АЧ-2

Локомотивы и вагоны

электропоездов

Рисунок 4 – Вид экрана ЭЛД в режиме меню ²Объекты контроля²


Рисунок 5 – Вид экрана ЭЛД в режиме меню

²Контролируемые детали²

5.5.3 С помощью кнопок меню или выделить светлым фоном требуемый тип ТПС, после чего нажать кнопку или, находящуюся напротив окна "Вызов". В результате выполненных операций на экране появится таблица "Контролируемые детали" с перечнем деталей для выбранного типа ТПС подлежащих УЗК (рисунок 5).

Контролируемые детали

Ось колесной пары

Бандажи колес

Зубья шестерни

Зубья зубчатого колеса

Болты крепления ТЭД

Карданный вал ТЭД



Удлиненная ступица

колесного центра



Серьга рессорного подвешивания

Электровозы серии

ЧС-2; ЧС-2т

5.5.4 Далее кнопками меню или выделить светлым фоном название контролируемой детали и нажать кнопку или, расположенную напротив окна "Вызов", после чего на экране ЭЛД появится меню "Зона контроля" с перечнем зон контроля выбранной детали (рисунок 6). Для деталей, имеющих одну зону контроля, после вызова меню "Контролируемые детали" происходит вызов меню "Инструкция".



Зоны контроля

Основное сечение

Гребень

Поверхность катания



Бандажи колес

Рисунок 6 – Вид экрана ЭЛД в режиме меню

²Зоны контроля²




5.5.5 В меню "Зона контроля" кнопками или выделить светлым фоном требуемую зону контроля и нажать кнопку или , расположенную напротив окна "Вызов", после чего на экране ЭЛД появится меню "Инструкция" (рисунок 7), в котором содержится информация, необходимая для проведения УЗК:

·  тип ПЭП, необходимый для проведения контроля;

·  зона установки ПЭП на контролируемую деталь;

·  тип и основные размеры модели дефекта, используемый для определения уровня браковочной чувствительности;

·  номер ПЭП;

·  уровень браковочной чувствительности (усиление дефектоскопа);

·  дата проведения настройки.



Шейка оси

Шейка оси

(подтвержд. контроль)

Дальняя подступичная часть

часть

Дальняя подступичная часть

часть (подтвержд. к-ль)

Ближняя подступичная

зона (кольца надеты)

Ближняя подступичная

Зона (кольца сняты)

Инструкция

Тип ПЭП:

П121-2,5-40 (УСБ-1)

Установка:

внутр. плоскость бандажа

Настройка:

засверловка d=4мм h=5мм

на внеш. Плоск. бандажа

Зона контроля:

35 – 450 мм

ПЭП №:

Брак. Уровень: 60.0 дБ

Дата: 00.00.00

Основное сечение

Рисунок 7 – Вид экрана ЭЛД в режиме меню ²Инструкция²
