Подразделы и пункты | Термин | Обозначение | Единица измерения | Определение и описание |
3.3.2 | сила отпускания (releasing force): | Fe | Н | Сила, которая должна быть приложена роботом для того, чтобы отсоединить узел сопряжения робота системы смены инструмента от узла сопряжения инструмента. Предполагается, что во время этого процесса узел сопряжения инструмента находится в магазине инструментов. Сила отпускания включает все внешние силы, требующиеся для рассоединения всех механических, электрических, гибравлических или пневматических разъемов. |
3.4 Нагрузочные характеристики | ||||
3.4.1 | базовая плоскость (reference plane): | Примечание – Все допустимые максимальные значения нагрузочных характеристик соответствуют сумме статических и динамических нагрузок. Все нагрузочные характеристики установлены для базовой плоскости. Базовой плоскостью называется плоскость узла сопряжения инструмента, которая крепится к монтажной поверхности инструмента в соответствии с ИСО 9409-1 и ИСО 9409-2.
| ||
3.4.2 | максимальный изгибающий момент (maximum bending moment): | Mbmax | Н×м | Допустимый изгибающий момент при приложении только изгибающей нагрузки. |
Продолжение таблицы 1
Подразделы и пункты | Термин | Обозначение | Единица измерения | Определение и описание |
3.4.3 | максимальный скручивающий момент (maximum torsional moment): | Momax | Н×м | Допустимый скручивающий момент при приложении только скручивающей нагрузки. |
3.4.4 | максимальная сила растяжения (maximum tensile force): | Fnmax | Н | Допустимая сила растяжения при приложении только растягивающей нагрузки. |
3.4.5 | максимальная сила сжатия (maximum compressive force): | Fpmax | Н | Допустимая сила сжатия при приложении только сжимающей нагрузки. |
3.4.6 | максимальная поперечная сила (maximum lateral force): | Flmax | Н | Допустимая поперечная сила при приложении только поперечной нагрузки. |
Продолжение таблицы 1
Подразделы и пункты | Термин | Обозначение | Единица измерения | Определение и описание |
3.5 Интерфейс с магазином закрепленного на инструменте узла | ||||
3.5.1 | ориентация интерфейса в магазине (interface orientation in the magazine): | Примечания 1 Следует использовать рабочие характеристики, определенные в 3.2. Установленная система координат не изменяется, даже если направление вставления в магазин отличается от направления сопряжения при смене инструмента. 2 Fy, Fv, My и Mv – силы и моменты, возникающие между роботом или инструментом с одной стороны и магазином с другой стороны при установке инструмента в магазин или его извлечении из магазина. Пример – Сила, необходимая для того, чтобы безопасно установить инструмент в магазин, должна предотвратить выпадение инструмента из магазина. Данные силы отличаются по величине и направлению от силы сопряжения, которая требуется для сборки или рассоединения узла инструмента от узла робота. На приведенных ниже рисунках показы разные конструктивные варианты ориентации интерфейса в магазине. | ||
|
Продолжение таблицы 1
Подразделы и пункты | Термин | Обозначение | Единица измерения | Определение и описание |
3.5.2 | допуск на положение перед установкой в магазин (pose tolerance ahead of drive-in): | Допуск на положение, измеренный в центральной точке инструмента в начале установки в магазин. Данное положение должно быть определено поставщиком (например с помощью чертежа). | ||
3.5.3 | сила установки (lay-off force): | Fy | Н | Сила, необходимая для установки инструмента в магазин. |
3.5.4 | момент установки (lay-off moment): | My | Н×м | Момент, необходимый для установки инструмента в магазин. |
3.5.5 | сила извлечения (removal force): | Fv | Н | Сила, необходимая для извлечения инструмента из магазина. |
3.5.6 | момент извлечения (removal moment): | Mv | Н×м | Момент, необходимый для извлечения инструмента из магазина. |
3.6 Время смены инструмента | ||||
3.6.1 | время смены инструмента (tool exchange time): | ttotal | с | Время смены инструмента определяется в результате выполнения всех отдельных движений, необходимых для выполнения описанной ниже операции смены инструмента. Время смены инструмента действительно только для конретного периферийного оборудования и конкретного цикла смены инструмента. |
|
Продолжение таблицы 1
Подразделы и пункты | Термин | Обозначение | Единица измерения | Определение и описание |

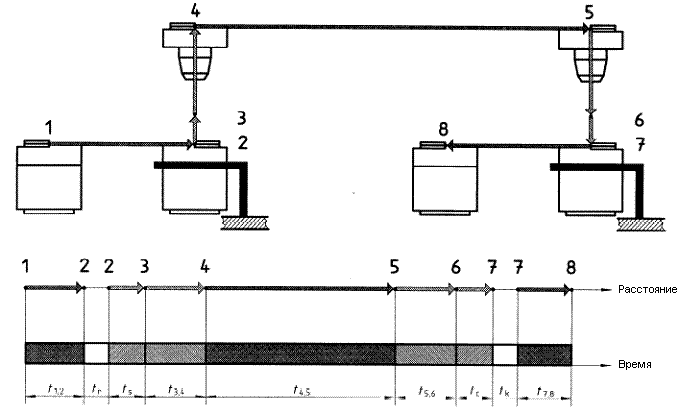

Примечания 1 Интервалы времени t1,2, t3,4, t5,6 и t7,8 зависят от способа установки в магазин узла сопряжения инструмента и от требований по безопасным расстояниям и заданным скоростям. Данные интервалы времени зависят от конкретного периферийного оборудования. 2 Интервалы времени tr, ts, tc и tk зависят от типа системы смены рабочих органов робота и являются характеристиками данной системы. | ||||
3.6.2 | время установки (drive-in): | t1,2 | с | Время установки закрепленного на роботе узла сопряжения, соединенного с закрепленным на инструменте узлом сопряжения, в магазин на пониженной скорости (перемещение из позиции 1 в позицию 2). |
3.6.3 | время отпускания (releasing time): | t2,2 = tr | с | Время отпускания системы смены инструмента с помощью разблокировки блокирующих элементов, обеспечивающей разделение между закрепленными на роботе и инструменте узлами сопряжения (в позиции 2). |
3.6.4 | время разделения | t2,3 = ts | с | Время разделения в магазине закрепленных на роботе и инструменте узлов сопряжения в результате движения вдоль линии приближения La в направлении, противоположном сопряжению (перемещение из позиции 2 в позицию 3). |
3.6.5 | время отхода (drive-away time): | t3,4 | с | Время перемещения закрепленного на роботе узла сопряжения на пониженной скорости в промежуточную позицию 4, расположенную вблизи узла сопряжения инструмента (перемещение из позиции 3 в позицию 4). |
3.6.6 | время перемещения (convey time): | t4,5 | с | Время перемещения во вторую промежуточную позицию вблизи узла сопряжения инструмента (соответствующую точке над начальной позицией). Интервал времени t4,5 соответствует перемещению между узлом сопряжения возвращенного в магазин инструмента, и узлом сопряжения инструмента, который должен быть извлечен из магазина (перемещение из позиции 4 в позицию 5). |
3.6.7 | время подхода (bring-on time): | t5,6 = t3,4 | с | Время перемещения узла сопряжения робота на пониженной скорости в начальную позицию для сопряжения с узлом сопряжения инструмента, который должен быть извлечен из магазина (перемещение из позиции 5 в позицию 6). |
Окончание таблицы 1
Подразделы и пункты | Термин | Обозначение | Единица измерения | Определение и описание |
3.6.8 | время сопряжения (coupling time): | t6,7 = tc = t2,3 | с | Время сопряжения закрепленного на роботе узла с закрепленным на инструменте узлом при перемещении вдоль линии приближения La в направлении сопряжения (перемещение из позиции 6 в позицию 7). |
3.6.9 | время захватывания (locking time): | t7,7 = tk | с | Время срабатывания системы смены рабочего органа с использованием блокирующих элементов, обеспечивающих соединение узла сопряжения робота с узлом сопряжения инструмента (в позиции 7). |
3.6.10 | время выхода (drive-off time): | t7,8 = t1,2 | с | Время выхода системы смены рабочего органа из магазина на пониженной скорости (перемещение из позиции 7 в позицию 8). |
3.6.11 | время смены инструмента для конкретной системы | tx = tr + ts + tc + tk | с | Время смены инструмента для конкретной системы равно сумме всех временных интервалов, необходимых конкретной системе для смены рабочего органа робота. |
|
