│наиболее теплого месяца для района строительства. │

└─────────────────────────────────────────────────────────────────────────┘

Значения коэффициента ползучести легких, ячеистых и поризованных бетонов следует принимать по специальным указаниям.

Допускается принимать значения коэффициента ползучести легких бетонов по таблице 6.12 с понижающим коэффициентом .

6.1.17. Значение коэффициента поперечной деформации бетона допускается принимать .

6.1.18. Значение коэффициента линейной температурной деформации бетона при изменении температуры от минус 40 °C до плюс 50 °C принимают:

- для тяжелого, мелкозернистого, напрягающего бетонов и легкого бетона при мелком плотном заполнителе;

- для легкого бетона при мелком пористом заполнителе;

- для ячеистого и поризованного бетонов.

6.1.19. Диаграммы состояния бетона используют при расчете железобетонных элементов по нелинейной деформационной модели.

В качестве расчетных диаграмм состояния бетона, определяющих связь между напряжениями и относительными деформациями, могут быть использованы любые виды диаграмм бетона: криволинейные, в том числе с ниспадающей ветвью (Приложение А), кусочно-линейные (двухлинейные и трехлинейные), отвечающие поведению бетона. При этом должны быть обозначены основные параметрические точки диаграмм (максимальные напряжения и соответствующие деформации, граничные значения и т. д.).

В качестве рабочих диаграмм состояния тяжелого, мелкозернистого и напрягающего бетонов, определяющих связь между напряжениями и относительными деформациями, принимают упрощенные трехлинейную и двухлинейную диаграммы (рисунки 6.1, а, б) по типу диаграмм Прандтля.

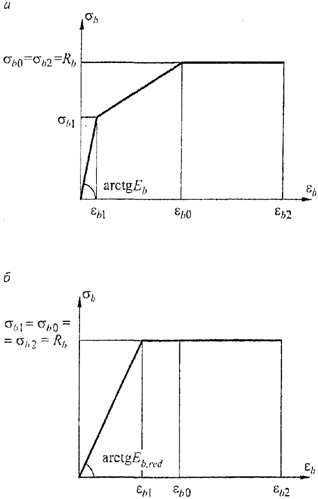

а - Трехлинейная диаграмма состояния сжатого бетона;

б - Двухлинейная диаграмма состояния сжатого бетона

Рисунок 6.1. Диаграммы состояния сжатого бетона

6.1.20. При трехлинейной диаграмме (рисунок 6.1, а) сжимающие напряжения бетона в зависимости от относительных деформаций укорочения бетона определяют по формулам:

При

. (6.4)

При

. (6.5)

При

. (6.6)

Значения напряжений принимают

,

а значения относительных деформаций принимают

Значения относительных деформаций для тяжелого, мелкозернистого и напрягающего бетонов принимают:

при непродолжительном действии нагрузки:

для бетонов класса по прочности на сжатие В60 и ниже ;

для высокопрочных бетонов класса по прочности на сжатие В70 - В100 принимается по линейному закону от 0,0033 при В70 до 0,0028 при В100;

при продолжительном действии нагрузки - по таблице 6.10.

Значения , и принимают согласно 6.1.11, 6.1.12, 6.1.14, 6.1.15.

6.1.21. При двухлинейной диаграмме (рисунок 6.1, б) сжимающие напряжения бетона в зависимости от относительных деформаций определяют по формулам:

при где ,

; (6.7)

при

. (6.8)

Значения приведенного модуля деформации бетона принимают:

. (6.9)

Значения относительных деформаций принимают:

для тяжелого бетона при непродолжительном действии нагрузки ;

для легкого бетона при непродолжительном действии нагрузки ;

для тяжелого бетона при продолжительном действии нагрузки по таблице 6.10.

Значения , принимают как в 6.1.20.

6.1.22. Растягивающие напряжения бетона в зависимости от относительных деформаций определяют по приведенным в 6.1.20 и 6.1.21 диаграммам. При этом расчетные значения сопротивления бетона сжатию заменяют на расчетные значения сопротивления бетона растяжению согласно 6.1.11, 6.1.12, значения начального модуля упругости определяют согласно 6.1.15, значения относительной деформации принимают согласно 6.1.12, значения относительной деформации принимают для тяжелого, мелкозернистого и напрягающего бетонов: при непродолжительном действии нагрузки - , при продолжительном действии нагрузки - по таблице 6.10. Для двухлинейной диаграммы принимают при непродолжительном действии нагрузки, а при продолжительном - по таблице 6.10; значения определяют по формуле (6.10), подставляя в нее и .

6.1.23. При расчете прочности железобетонных элементов по нелинейной деформационной модели для определения напряженно-деформированного состояния сжатой зоны бетона используют диаграммы состояния сжатого бетона, приведенные в 6.1.20 и 6.1.21 с деформационными характеристиками, отвечающими непродолжительному действию нагрузки. При этом в качестве наиболее простой используют двухлинейную диаграмму состояния бетона.

6.1.24. При расчете образования трещин в железобетонных конструкциях по нелинейной деформационной модели для определения напряженно-деформированного состояния сжатого и растянутого бетона используют трехлинейную диаграмму состояния бетона, приведенную в 6.1.20 и 6.1.22, с деформационными характеристиками, отвечающими непродолжительному действию нагрузки. Двухлинейную диаграмму (пп. 6.1.21), как наиболее простую, используют для определения напряженно-деформированного состояния растянутого бетона при упругой работе сжатого бетона.

6.1.25. При расчете деформаций железобетонных элементов по нелинейной деформационной модели при отсутствии трещин для оценки напряженно-деформированного состояния в сжатом и растянутом бетоне используют трехлинейную диаграмму состояния бетона с учетом непродолжительного и продолжительного действий нагрузки. При наличии трещин для оценки напряженно-деформированного состояния сжатого бетона помимо указанной выше диаграммы используют, как наиболее простую, двухлинейную диаграмму состояния бетона с учетом непродолжительного и продолжительного действий нагрузки.

6.1.26. При расчете раскрытия нормальных трещин по нелинейной деформационной модели для оценки напряженно-деформированного состояния в сжатом бетоне используют диаграммы состояния, приведенные в 6.1.20 и 6.1.21, с учетом непродолжительного действия нагрузки. При этом в качестве наиболее простой используют двухлинейную диаграмму состояния бетона.

6.1.27. Влияние попеременного замораживания и оттаивания, а также отрицательных температур на деформационные характеристики бетона учитывают коэффициентом условий работы . Для надземных конструкций, подвергаемых атмосферным воздействиям окружающей среды при расчетной температуре наружного воздуха в холодный период минус 40 °C и выше, принимают коэффициент . В остальных случаях значения коэффициента принимают в зависимости от назначения конструкций и условий окружающей среды.
