Тема. «Оценка технического состояния и организация натурных наблюдений в шламонакопителях фосфогипса» (стр. 12 )

Геодезические измерения планового и высотного положения КИА дамб и плотин относительно опорной геодезической сети должны производиться не реже одного раза в три года, кроме случаев, когда аппаратура в процессе эксплуатации сооружений была повреждена или нарушена. Плановая и высотная привязка такой аппаратуры должна производиться сразу после ее восстановления.

Проверка нуля водомерной рейки относительно опорного репера должна выполняться ежегодно.

Проверка опорных реперов от государственной геодезической сети должна проводиться не реже одного раза в пять лет.

Измерение осадок и смещений сооружений и их оснований должно выполняться в соответствии с требованиями проекта, но не реже одного раза в год, при наличии заложенных в проекте мониторинга реперов и марок.

Периодичность выполнения топографической съемки накопителя определяется проектом.

Наблюдениями за фильтрационным режимом и паровым давлением на сооружениях, где это предусмотрено проектом, определяет :

положение уровня воды в теле и основании ограждающих сооружений и их береговых примыканиях ;

пьезометрические напоры в основании сооружений, в сопряжениях с береговыми и встроенными сооружениями;

величины фильтрационных расходов на дренажных линиях, выпусках из дренажа и дренажных коллекторов;

химический состав и мутность фильтрационных вод;

местоположение выхода фильтрационных вод на откосы и в береговых примыканиях дамб, наличие суффозии;

уровни и химический состав грунтовых вод на прилегающей к накопителю территории;

величины парового давления в водоупорных элементах плотин, их глинистых основаниях и в теле намывной дамбы;

контроль уровня и качества воды в скважинах наблюдательной сети для оценки возможного подтопления прилегающей территории и загрязнения подземных вод должен проводиться в соответствии с графиком.

Наблюдения за соблюдением проектной технологии намыва включает:

контроль характеристик исходной пульпы и твердой составляющей;

контроль соответствия проекту диаметра и длины пульповыпусков и шага между ними;

контроль правильности подачи пульпы на карты намыва и за распределением намываемого материала по поверхности карты;

контроль принято в проекте интенсивности намыва, толщины намываемых слоев и времени отдыха пляжа.

контроль за недопущением образования промоин в намытом грунте или застойных зон, где возможно отложение мелких фракций;

Контроль характеристик исходной пульпы должен проводиться в случаях, если

система гидротранспорта не обеспечивает подачу пульпы на проектную высоту и расстояние;

гранулометрический состав грунтов, намываемых в упорную призму по заданной технологии, не соответствует проекту.

В случае значительного (более 15-20 %) отклонения характеристик пульпы от проектных необходимо привести их в соответствие с проектом или реконструировать систему гидротранспорта и скорректировать регламент складирования отходов в накопитель.

Контроль характеристик пульпы и отходов, подаваемых на пляж, следует проводить путем замеров расходов, отбором и анализом проб пульпы их всех одновременно работающих пульповыпусков при обработке и проверке заданной проектом технологии намыва.

Контроль качества намытого в дамбы и их упорные призмы грунта включает определение его физико-механических характеристик. Показатели, подлежащие определению в соответствии с классом сооружения, задаются в паспорте геотехнического контроля, который должен включаться в состав рабочей документации или в технические условия на возведение сооружения.

Независимо от класса намывного сооружения определению подлежат гранулометрический состав и плотность грунта, намываемого в упорную призму. Контролируемые величины этих показателей задаются проекте.

В наливных сооружениях в случаях, когда наращивание дамбы на полную высоту производится с сторону нижнего бьефа, геотехнический контроль качества намыва грунтов не требуется, если это не предусмотрено проектом. Необходимо контролировать равномерность заполнения емкости, уровень и объем грунтов и воды в накопителе, а также другие параметры, предусмотренные проектом.

Для введения контрольных наблюдений и замеров при намыве на накопителе должны быть закреплены поперечные относительно оси дамбы створы. Положение и способ закрепления створов устанавливается проектом.

Наблюдения за заполнением емкости включает:

Контроль изменения уровня воды в пруду;

определение объемов отходов и воды, аккумулируемых в накопителе;

измерение расхода подаваемой в накопитель пульпы и оборотной или

сбрасываемой воды из накопителя воды;

составление водного баланса на паводковый период.

Для контроля заполнения емкости не менее 1 раза в год необходимо производить геодезическую съёмку надводных и подводных отложений хвостов и определение объемов отходов и воды в накопителе.

В случае превышения проектного графика заполнения накопителя эксплуатирующая организация обязана сообщить об этом организации, разработавшей проект (или другой проектной организации, имеющей лицензию Госгортехнадзора) и при необходимости принять меры для своевременной реконструкции существующего или создания нового накопителя.

Контроль качества осветленной воды проводится путем периодического отбора и анализа проб воды, отбираемой за пределами накопителя.

По изменению мутности воды в точках отбора проб судят о сплошности стен колодцев и водосбросных коллекторов.

Данные результатов натурных наблюдений заносятся в специальные журналы, формы которых приведены в приложении.

Отбор проб пульпы, грунтов на намытых пляжах, воды из дренажных колодцев допускается только при наличии в звене не менее двух человек.

Пьезометры должны быть защищены от засорения запирающимися крышками. Выступающие над поверхностью земли части пьезометров, поверхностных, глубинных марок и рабочих реперов должны быть защищены от повреждения. Конструкция защитных оголовков определяется проектом.

Металлические части КИА должны быть надежно защищены от коррозии. На выступающие над поверхностью земли защитные оголовки или крышки колодцев несмываемой краской должна быть нанесена нумерация КИА.

3.2. НАТУРНЫЕ НАБЛЮДЕНИЯ ЗА СОСТОЯНИЕМ

ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ НАКОПИТЕЛЕЙ

3.2.1. Фильтрационные наблюдения

Фильтрационные наблюдения на накопителях установлены за движением фильтрационного потока из прудка через ограждающие сооружения. в основании и береговых сопряжениях (обходная фильтрация). В задачу фильтрационных наблюдений входит оценка эффективности работы дренажных и противофильтрационных устройств в теле и основании накопителя и их влияние на характер фильтрации.

Эффективность дренажных и противофильтрационных устройств оценивается, прежде всего, величиной фильтрационного расхода из дренажа, общим понижением пьезометрических уровней и напоров в теле и основании сооружения, а также наличием выходов фильтрации на поверхность в зоне влияния дренажа.

При фильтрационных наблюдениях контролируется следующие параметры :

а)Отметка уровня воды и глубина отстойного прудка;

б)Положение депрессионной кривой в чаще накопителя и ограждающих дамбах;

в)Пьезометрические уровни грунтовых вод в основании накопителя, берегах и на прилегающей территории;

г)Расходы фильтрационных вод из дренажей системы и сосредоточенных выходов в случае их появления;

д)Скорости течения и направление движения фильтрационного потока

в теле и основании накопителя.

Наблюдения за уровнем воды в отстойном прудке накопителя проводятся по специальным водомерным рейкам, устанавливаемым в наиболее доступных и удобных для измерения местах или с помощью различных автоматических самопишущих приборов (УВ-М «Валдай», ГР-38).

Наблюдения за фильтрацией из накопителя осуществляется с помощью опускных трубчатых пьезометров (рис.3.1). В зависимости от назначения пьезометров и места их установки они могут быть шахтными и точечными (глубинными). Шахтные пьезометры устанавливаются в теле отвалов и ограждающих дамб для контроля над положением депрессионной кривой.

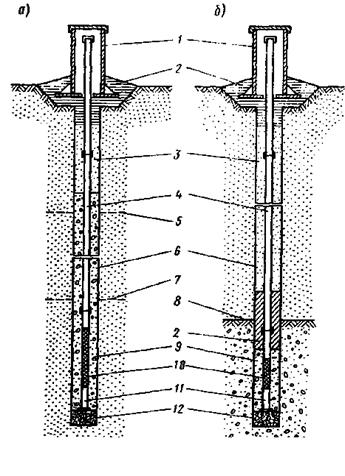

Рис.3.1 Опускные пьезометры. а - шахтный; бочечный; 1-защитная труба диаметром 250 мм; 2-забивка глиной или суглинком; 3-песчаная засыпка; 4– труба диаметром 50-75 мм; 5–максимальное положение уровня воды; 6– скважина диаметром 200 мм; 7-минимальное положение уровня воды; 8– подошва сооружения; 9–песок крупнозернистый промытый или песчано-гравийная смесь; 10-фильтр; 11-отстойник; 12-гравий.

Точечные пьезометры устанавливаются в водопроницаемых слоях основания и берегов для контроля над распределением пьезометрических уровней грунтового потока.

Пьезометр состоит из водоприемной рабочей части (фильтра) с отстойником и глухой над фильтровой колонны труб. Для пьезометров применяется обычные металлические трубы (оцинкованные или неоцинкованные) диаметром 50-75 мм. Неоцинкованные трубы покрываются каким-либо антикоррозионным покрытием. Фильтр пьезометра состоит из опорного каркаса в виде перфорированной трубы и водоприемной поверхности. Трубы для водоприемника применяются металлические и неметаллические (винипластовые, полиэтиленовые). Проходные отверстия выполняются круглыми диаметром 8-10 мм или щелевыми шириной 3-4 мм и длиной 10-15 мм в шахматном порядке рядами через 50-100 мм по длине трубы. Расстояние между отверстиями в ряду принимается 40-50 мм. Количество отверстий должно обеспечивать скважность трубы не менее 10-15 %. В качестве водоприемной поверхности в зависимости от состава грунтов могут применяться сетки из пластмасс и стеклотканей (рис.3.2.а); блоки из пористого бетона и керамические (рис.3.1), а также кожуховые с гравийной обсыпкой (рис.3.2,в ). длина водоприемной части принимается для шахтных пьезометров 1,5-2 м, а для точечных 0,6 - 0,8 м.

Пьезометр в собранном виде, т. е. со смонтированным водоприемником и отстойником, устанавливается в буровую скважину диаметром не менее 200 мм, обсаженную трубами. Пространство между пьезометрической трубой и стенкой скважины в точечных пьезометрах засыпается на всю длину водоприемника просеянным и промытым крупнозернистым песком или смесью песка с гравием. В шахтных пьезометрах фильтровая обсыпка делается в пределах возможного колебания депрессионной кривой, выше и ниже фильтровой обсыпки затрубное пространство забивается пластичной мятой
