Рекомендация МСЭ-R BS.1114-8 (06/2014) Системы наземного цифрового звукового радиовещания на автомобильные, переносные и стационарные приемники в диапазоне частот 30–3000 МГц Серия BS Радиовещательная служба (звуковая) (стр. 16 )

–        фазовый шум возбудителя IBOC; и

–        продукты взаимной модуляции передатчика. В таблицах 20, 21, 22 и 23 эти уровни были скорректированы для представления уровня, находящегося ниже маски излучений 0 дБн.

ТАБЛИЦА 21

Мощность цифровой несущей IBOC(1)

Гибридный режим	Полностью цифровой режим
Несущие основной программы	Несущие сигналов вторичных дополнительных услуг
–41,39	–31,39	–50,39
(1)        Номинальная спектральная плотность мощности в полосе шириной 1 кГц по отношению к маске 0 дБн.

8.1.1        Пределы излучения при работе в гибридном режиме

Шум от всех источников, исключая частоты между 100 и 200 кГц, изъятые из несущей, включая фазовый шум возбудителя IBOC и продукты взаимной модуляции, должен соответствовать пределам, указанным на рис. 35 и в таблице 22. Ниже кратко изложены требования; значения в дБ относятся к номинальной спектральной плотности мощности цифровых боковых полос в полосе, шириной 1 кГц.

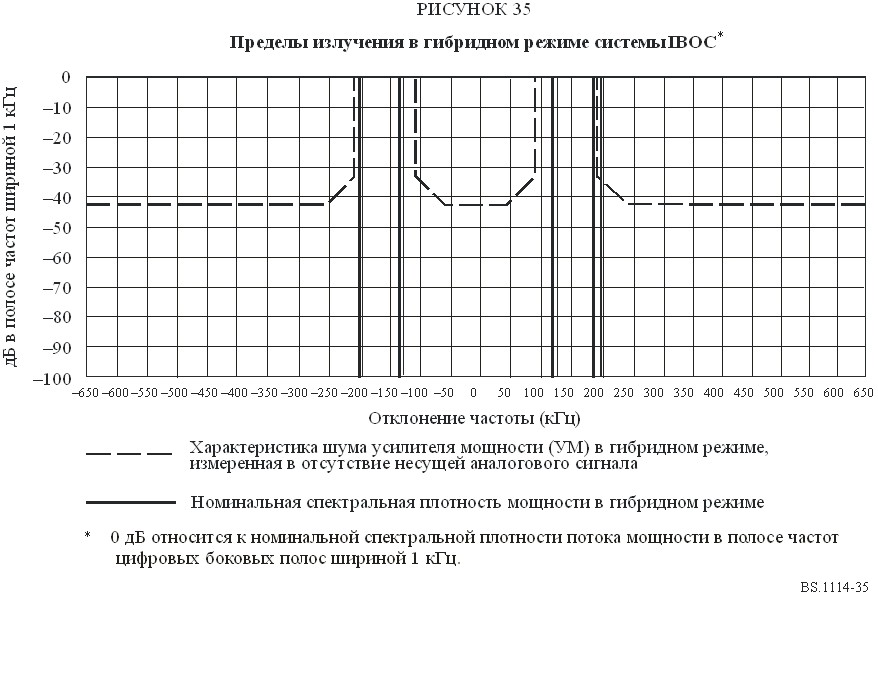

рисунок 35

Пределы излучения в гибридном режиме системы IBOC*

ТАБЛИЦА 22

Пределы уровней излучения в гибридном режиме

Частота F, отклонение от частоты несущей (кГц)	Уровень (дБ/кГц)
0–50	-83,39 дБ
50–95	{–83,39 + ( | частота (кГц) | - 50 кГц ) · 0,2} дБ
95–100	{–61,39 + ( | частота (кГц) | - 100 кГц ) · 2,6} дБ
200–205	{–61,39 - ( | частота (кГц) | - 200 кГц ) · 2,6} дБ
205–250	{–74,39 - ( | частота (кГц) | - 205 кГц ) · 0,2} дБ
>250	–83,39 дБ

8.1.2        Пределы излучения при работе в полностью цифровом режиме

Шум от всех источников для частот, изъятых при отклонении более чем на 200 кГц от несущей, включая фазовый шум возбудителя IBOC и продукты взаимной модуляции, должен соответствовать пределам, указанным на рис. 36 и в таблице 23.

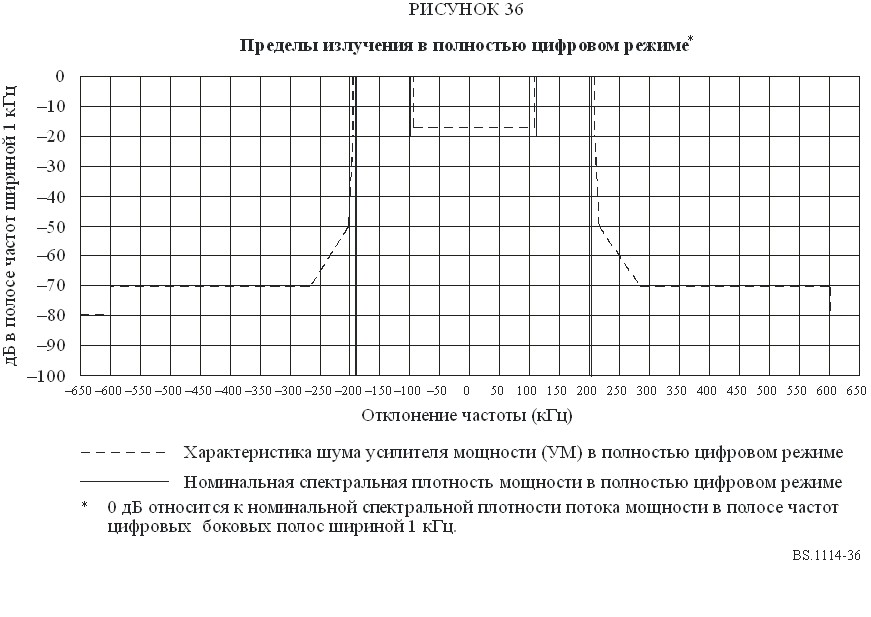

рисунок 36

Пределы излучения в полностью цифровом режиме IBOC*

Ниже кратко изложены требования; значения в дБ относятся к номинальной спектральной плотности мощности цифровых боковых полос в полосе, шириной 1 кГц.

ТАБЛИЦА 23

Пределы излучения полностью цифрового сигнала

Частота F, отклонение от частоты несущей (кГц)	Уровень (дБ/кГц)
200–207,5	{–51,39 - ( | частота (кГц) | - 200 кГц )  ·1,733} дБ
207,5–250	{–64,39 - ( | частота (кГц) | - 207,5 кГц ) · 0,2118} дБ
250–300	{–73,39 - ( | частота (кГц) | - 250 кГц ) · 0,56} дБ
300–600	–101,39 дБ
>600	–111,39 дБ

9        Краткое изложение результатов лабораторных испытаний

Результаты лабораторных испытаний цифровой системы С кратко изложены ниже. Использованные профили замирания обозначены как быстрые в городе (БГ), медленные в городе (МГ), быстрые в сельской местности (БС) или быстрые, обусловленные препятствиями рельефа местности (ПРМ). Уровень помех дается в единицах дБжел, которые определяются как дБ относительно общей мощности полезного гибридного сигнала. Для каждого испытания частоты появления ошибочных блоков в таблице 24 перечислены сценарии помех, при которых проводилось данное испытание, отношение Cd/N0 (дБ/Гц), профиль замирания, уровень помех и измеренная частота появления блоков с ошибками.

ТАБЛИЦА 24

Результаты испытаний показателей работы гибридной ЧМ системы DSB IBOC

Испытания	Входные параметры	Измерения
Цифровые характеристики	Субъективная оценка аналогового звука на цифровом пороге слышимости (ПС)
Cd/N0 (дБ/Гц)	Замирание	Один канал (дБжел)	1-й соседний канал (дБжел)	2-й соседний канал (дБжел)	Частота появления блоков с ошибками	Файл	Субъективное ухудшение звука
Гауссов шум (отсутствие замираний/ отсутствие помех)	54,1	0,16	audio1.wav	Слышимое
54,5	0,032
55,1	0,0029
Девятилучевое замирание	55,4	БГ	0,8	audio2.wav	Слышимое
56,4	0,056
57,3	0,012
59,3	МГ	0,106	audio3.wav	Слышимое
60,4	0,054
61,4	0,0202
55,9	БС	0,6	audio4.wav	Слышимое
56,8	0,087
57,8	0,007
55,9	ПРМ	0,317	audio5.wav	Слышимое
56,9	0,026
57,8	0,001
Помеха по 1‑му соседнему каналу	61,5	БГ	–6,0	0,075	audio6.wav	Слышимое
62,4	0,045
63,4	0,00842
59,4	БГ	–18,0	0,077	audio7.wav	Слышимое
60,3	0,012
61,3	0,006
58,2	БГ	–24,0	0,0735	audio8.wav	Слышимое
59,2	0,0109
60,1	0,005
57,2	БГ	–30,0	0,0287	audio9.wav	Слышимое
58,2	0,0082
Помеха по 2‑му соседнему каналу	57,9	БГ	20,0	0,1	audio10.wav	Слышимое
58,9	0,018
60,5	0,00085
Помеха в совмещенном канале	60,2	БГ	–10,0	0,013	audio11.wav	За пределом точки отказа
61,3	0,0097
65,3	0,00014
58,4	БГ	–20,0	0,013	audio12.wav	Слышимое
59,3	0,0011
60,4	0,00035

9.1        Показатели работы при гауссовом шуме

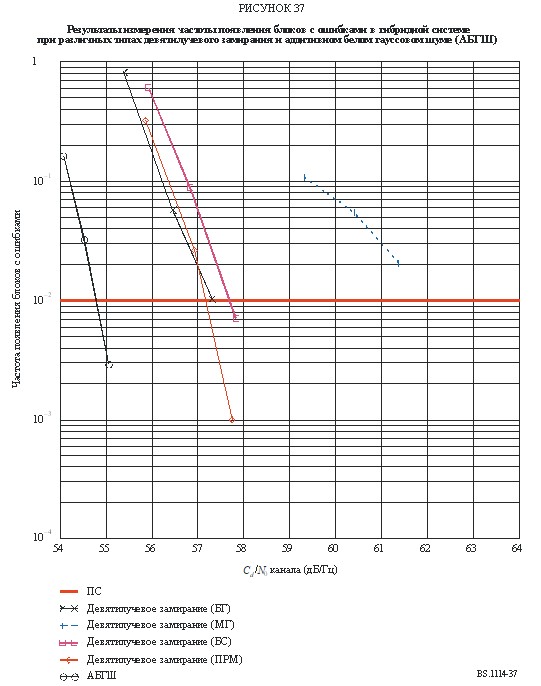

В ходе данного испытания проводились измерения показателей работы системы на верхней границе качества работы системы, и записывался аналоговый звуковой сигнал на цифровом пороге слышимости (ПС) при наличии гауссова шума, в отсутствие релеевских замираний и помех. Показатели работы представлены кривыми частоты появления блоков с ошибками на рис. 37 и сведены в таблицу 24. В таблице 24 указывается, что слышимое ухудшение качества аналогового звука имеет место непосредственно перед цифровым ПС.
