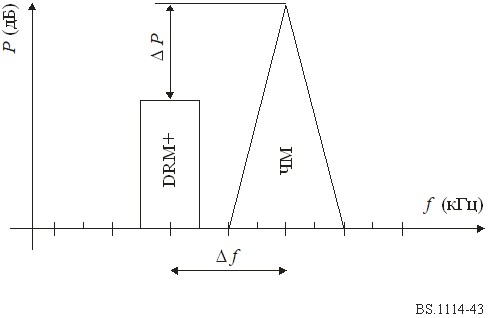

РИСУНОК 43

Пример конфигурации цифровой системы G (DRM, режим E, левая часть)
и ЧМ сигнала (правая часть)

На рисунке 43 показано, что сигнал цифровой системы G может быть расположен близко слева или справа от существующего ЧМ сигнала. Для гарантии надлежащих уровней защиты и качества звука ЧМ сигнала могут соответствующим образом планироваться расстояние между несущими (Дf) и разница уровней мощности (ДP) сигналов ЧМ и цифровой системы G. Дf может выбираться в соответствии с растром канала 50 кГц. Рекомендуется Дf  ≥ 150 кГц. ДP может гибко изменяться, однако ДP > 20 дБ рекомендуется для минимума Дf = 150 кГц.

Возможны две конфигурации передачи: аналоговый и цифровой сигналы могут комбинироваться и передаваться через ту же антенну, или же два сигнала могут передаваться с разных антенн.

Возможны различные конфигурации для сигнала цифровой системы G. Сигнал цифровой системы G может содержать ту же программу, что и служба ЧМ, в также дополнительные программы. Если через цифровую систему G и ЧМ доступна та же программа, следует отправить флаг переключения альтернативной частоты (AFS) в канале служебного описания (SDC) мультиплекса передачи, обеспечивая возможность поддержки гетерогенных сетей.

На рисунке 44 показан пример конфигураций.

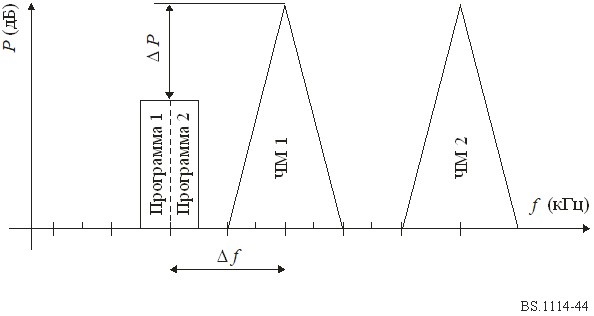

РИСУНОК 44

Пример конфигурации цифровой системы G (слева) и 2 ЧМ станций (справа)

8        Моделируемые характеристики системы

Распространение радиоволн в полосах ОВЧ характеризуется дифракцией, рассеянием и отражением электромагнитных волн на пути от передатчика к приемнику. Обычно волны поступают на приемник в разные моменты времени (многолучевое распространение), результатом чего является более или менее сильное частотно-избирательное замирание (в зависимости от ширины полосы системы). Кроме того, движение приемника или окружающих объектов вызывает изменение во времени характеристик канала (эффект Доплера). В противоположность распространению ионосферной волны, например короткие волны, ионосферные изменения не влияют на моделирование канала для полос ОВЧ.

Метод заключается в использовании стохастических нестационарных моделей со стационарной статистикой и определении моделей для хороших, средних и плохих условий с помощью соответствующих значений параметров общей модели. Одной из таких моделей с адаптируемыми параметрами является стационарная в широком смысле модель с некоррелированным рассеянием (модель WSSUS). Обоснованием стационарного метода с разными наборами параметров является то, что результаты в реальных каналах обусловливают кривые КОБ между лучшим и худшим случаями, определенными при моделировании.

В модель WSSUS не включены дополнительные изменения кратковременной средней мощности (медленное или логарифмически нормальное замирание), вызываемые изменением условий (например, структурой зданий) или таким явлением, как распространение в спорадическом слое Е. Эти эффекты, а также воздействия таких возмущений, как промышленные помехи, как правило, включаются в вычисления вероятности покрытия в процессе планирования сети.

Было выполнено моделирование характеристик системы, предполагающее оценку идеального канала, идеальную синхронизацию, а также отсутствие фазовых шумов и эффектов квантования. Мощность сигнала включает пилот-сигналы и защитный интервал. Предполагается канальное декодирование путем однократного декодирования по методу Витерби для модуляции 4-QAM и с помощью многоступенчатого декодера с двумя итерациями для модуляции 16-QAM.

В таблице 29 приведены результаты для шести каналов, представляющие разные сценарии приема при использовании режима устойчивости Е. Скорость кодирования R = 0,33, модуляция – 4‑QAM.

ТАБЛИЦА 29

Требуемое отношение C/N при передаче для достижения КОБ = 1 × 10−4
после декодера канала для MSC (режим E)

Модель канала	C/N
Канал 7 (АБГШ)	1,3 дБ
Канал 8 (городские условия) при 60 км/ч	7,3 дБ
Канал 9 (сельская местность)	5,6 дБ
Канал 10 (препятствия рельефа местности)	5,4 дБ
Канал 11 (холмистая местность)	5,5 дБ
Канал 12 (ОЧС)	5,4 дБ

В таблице 30 приведены результаты для шести каналов, представляющие разные сценарии приема при использовании режима устойчивости Е. Скорость кодирования R = 0,5, модуляция –16-QAM.

ТАБЛИЦА 30

Требуемое отношение C/N при передаче для достижения КОБ = 1 ×10−4
после декодера канала для MSC (режим E)

Модель канала	C/N
Канал 7 (АБГШ)	7,9 дБ
Канал 8 (городские условия) при 60 км/ч	15,4 дБ
Канал 9 (сельская местность)	13,1 дБ
Канал 10 (препятствия рельефа местности)	12,6 дБ
Канал 11 (холмистая местность)	12,8 дБ
Канал 12 (ОЧС)	12,3 дБ
