Определение содержания индия в тонких пленках Cu1-δIn1-xGaxSe2, получаемых методом PVD (стр. 4 )

Рис. 6. Градуировочный график зависимости площади пика от концентрации.

Как видно из рис. 6 и таблицы 5 наблюдается большой разброс значений градуировочного графика. Средняя погрешность составила 55,8%. Также стоит отметить, что метод обладает плохой воспроизводимостью.

Прямая кулонометрия

Для анализа был использован раствор InCl3 с концентрацией 3·10-4 М в 0,1 М ацетатном буфере (CH3COONH4). Исследования проводились при потенциале -650 мВ, время измерений 30 мин. Результаты приведены в таблице 5:

Таблица 6. Результаты прямой кулонометрии. № V ал., мл t, c Q, Кл С, М Ошибка, % Среднее, % 1 10 1800 -0,89 3,07·10-4 3,1 38,9 2 10 1800 -0,77 2,66·10-4 16,2 3 10 1800 -0,73 2,52·10-4 20,6 4 10 1800 -0,53 1,83·10-4 43,5 5 10 1800 -0,35 1,21·10-4 59,3 6 10 1800 -0,31 1,07·10-4 63,9 7 10 1800 -0,49 1,69·10-4 43 8 10 1800 -0,33 1,14·10-4 61,6

Как видно из таблицы погрешность составила 38,9%.

Таким образом, более точным является метод прямой кулонометрии при постоянном потенциале -650 мВ в ацетатном буферном растворе.

Анализ полученных образцов

Для анализа были использованы пленки с одинаковым содержанием компонентов, но различными условиями получения (различные температуры отжига и количество реагентов в реакторе). Точная масса пленок неизвестна, но известна масса напыленных прекурсоров.

Исходные образцы были растворены в минимальном количестве царской водки (ХЧ), затем раствор доводился до метки (50 мл) ацетатным буферным раствором. Для исследования брались аликвоты объемом 10 мл.

Кулонометрия

Количественное определение индия в полученных пленках проводилось в трехэлектродной ячейке: рабочий и контрэлектрод -  графитовые стержни, предваритедьно прокаленные в пламени кислородной горелки, электрод сравнения - 3 М хлоридсеребряный электрод. Перед каждым измерением в течение 15 минут через исследуемый раствор пропускался азот, очищенный от кислорода. Анализ при постоянном потенциале -650 мВ относительно ХСЭ. Длительность каждого измерения -1800 с.  Для определения общего заряда Q строились зависимости тока от времени (Рис. 7) и рассчитывался интеграл

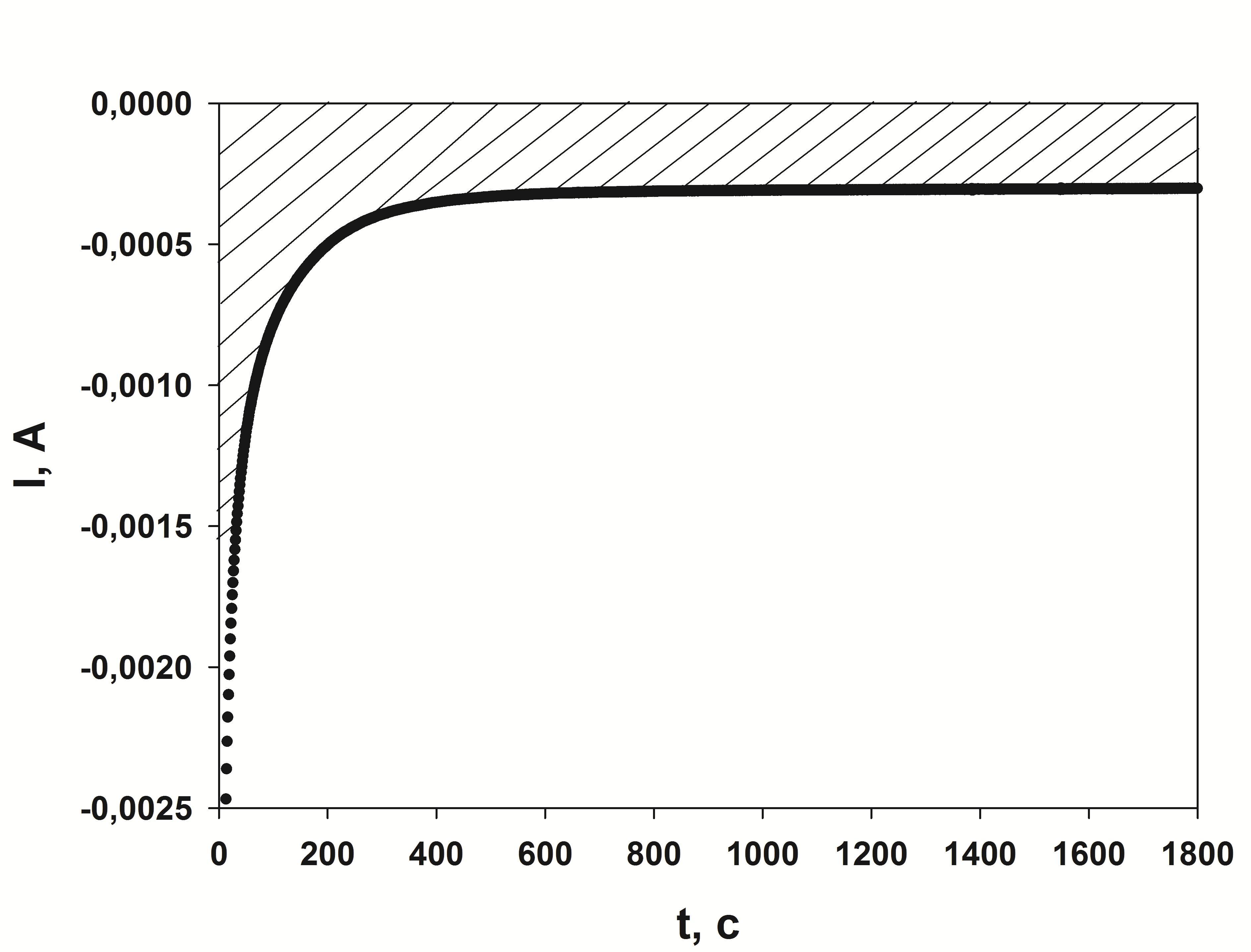

Рис. 7. График зависимости I(t).

Результаты представлены в таблице 7:

Таблица 7. Результаты прямой кулонометрии. № Q, Кл m·10-3, гр mср·10-3, гр Д, % Дср, % S, см2 m·10-3, гр (m/S)·10-3 Образец  1 1 -6,44 2,55 2,02 26,24 17,7 5,945 2,02±0,48 0,34±0,08 2 -4,75 1,88 6,93 3 -4,08 1,62 19,8 Образец 2 1 -4,46 1,77 2,47 28,34 13,1 3,6 2,47±0,45 0,69±0,13 2 -6,11 2,42 2,02 3 -7,67 3,04 23,08 4 -6,09 2,42 2,02 5 -6,85 2,72 10,12 Образец 3 1 -5,08 2,01 2,49 19,28 14,5 3.87 2,49±0,60 0,64±0,16 2 -6,05 2,4 3,61 3 -5,87 2,33 6,43 4 -8,09 3,21 28,91 Образец 4 1 -5,85 2,32 2,94 21,09 24,4 4,34 2,94±0,90 0,68±0,21 2 -4,5 1,78 39,46 3 -7,61 3,02 2,72 4 -8,56 3,39 15,31 5 -10,62 4,21 43,2

Масса индия рассчитывалась исходя из реакции восстановления:

Как видно из таблицы, средняя погрешность была около 20 %

Результаты и их обсуждение

Как видно из таблицы 5 и таблицы 6 погрешности при анализе модельных растворов методами циклической вольтамперометрии и прямой кулонометрии составили 55,8 и 38,9% соответственно. При этом для примененного нами метода циклической вольтамперометрии наблюдалась худшая воспроизводимость. Это может быть связано как с влиянием условий определения, таких как влияние кислорода, растворенного в анализируемом растворе или влиянием температуры, поскольку исследование проводилось без термостатирования. Кроме того, возможно не полное восстановления индия (до степени окисления +1). Стоит также отметить, что погрешность при анализе состава пленок методом прямой кулонометрии в ацетатном буферном растворе оказалась существенно меньше (около 20 %), чем при анализе модельных растворов. Это может быть связано с тем, что реальная толщина полученных нами пленок CIGS оказалась больше, чем та, которая использовалась для расчета концентрации модельных растворов (более 2 мкм). Кроме того, непрерывная подача чистого азота позволяет удалить из исследуемого раствора кислород, являющийся электроактивной частицей.

Анализ полученных пленок CIGS методом прямой кулонометрии в ацетатном буферном растворе, показал, что содержание индия в них не зависит от условий отжига в пределах доступной точности. Кроме того, как следует из таблицы 7, содержание индия в прекурсорной пленке оказалось меньше, чем в пленке после отжига. По-видимому, это связано с постепенным отслаиванием прекурсоров в процессе длительного хранения.

Заключение

На основании проведенной работы можно сделать следующие выводы:

При анализе малых (от 2·10-5 до 5·10-4 М) количеств индия более точным является  метод прямой кулонометрии из ацетатного буферного раствора по сравнению  с методом циклической вольтамперометрии в растворе KCl. Низкая воспроизводимость метода циклической вольтамперометрии в растворе KCl может быть обусловлена наличием кислорода в растворе. Исследование синтезированных пленок CIGS показало, что условия отжига не влияют существенным образом на содержание индия в образце.

Литература
