Обработка и приближенное уравнивание теодолитного хода (стр. 5 )

Вертикальные углы () и расстояния, измеренные лентой (), для стороны В-1 теодолитного хода.

№ варианта			№ варианта
1	0°30′	176,85	14	2°53′	177,06
2	0°41′	176,85	15	3°04′	177,09
3	0°52′	176,86	16	3°15′	174,12
4	1°03′	176,87	17	3°26′	177,16
5	1°14′	176,88	18	3°37′	177,19
6	1°25′	176,89	19	3°48′	177,23
7	1°36′	176,91	20	3°59′	177,27
8	1°47′	176,92	21	4°10′	177,31
9	1°58′	176,94	22	4°21′	177,35
10	2°09′	176,96	23	4°32′	177,39
11	2°20′	176,99	24	4°43′	177,44
12	2°31′	177,01	25	4°54′	177,49
13	2°42′	177,04	26	5°05′	177,54

Вычертить схему теодолитного хода в масштабе 1/5000. (См. рисунок 4)

Рисунок 3. Схема теодолитного хода к заданию: варианты а-в.

Таблица 6

Углы и базис треугольника для определения неприступного расстояния между первой и второй точками теодолитного хода.

№ варианта	b1, (EF)	F	E	G
114,28	88°16′	63°46′	27°57′
115,39	88°13′	63°34′	28°12′
116,50	88°11′	63°23′	28°26′
117,61	88°08′	63°11′	28°41′
118,72	88°05′	62°59′	28°55′
119,83	88°02′	62°48′	29°10′
120,94	87°59′	62°37′	29°24′
122,05	87°56′	62°25′	29°39′
123,16	87°53′	62°14′	29°53′
124,27	87°50′	62°02′	30°08′
125,38	87°47′	61°51′	30°22′
126,49	87°44′	61°40′	30°36′
127,60	87°41′	61°29′	30°50′
128,71	87°38′	61°17′	31°05′
129,82	87°35′	61°06′	31°19′
130,93	87°32′	60°55′	31°33′
132,04	87°29′	60°44′	31°45′
133,15	87°26′	60°33′	32°01′
134,26	87°23′	60°22′	32°15′
135,37	87°20′	60°11′	32°29′
136,48	87°17′	60°00′	32°43′
137,59	87°14′	59°49′	32°57′
138,70	87°11′	59°38′	33°11′
139,81	87°08′	59°27′	33°25′
140,92	87°05′	59°17′	33°38′
142,03	87°02′	59°06′	33°52′

Таблица 7

Координаты твердых точек теодолитного хода (АВ – начальная сторона, CD – конечная сторона)

№ варианта
6428122,37	4382459,19	6428562,49	4382189,31
6428083,41	4382455,09	6428563,71	4382265,74
6428046,76	4382444,29	6428551,64	4382341,22
6428010,56	4382427,11	6428526,64	4382413,45
6427978,87	4382404,09	6428489,49	4382480,25
6427951,66	4382375,91	6428441,29	4382539,58
6427929,76	4382343,43	6428383,53	4382589,64
6427913,83	4382307,64	6428317,96	4382628,92
6427904,35	4382269,64	6428246,55	4382656,20
6427901,62	4382230,56	6428171,50	4382670,68
6427905,72	4382191,60	6428095,07	4382671,90
6427916,52	4382153,95	6428019,59	4382659,83
6427933,70	4382118,75	6427947,36	4382643,83
6427956,72	4382087,06	6427880,56	4382597,68
6427984,90	4382059,85	6427821,23	4382549,48
6428017,38	4382037,95	6427771,17	4382491,72
6428053,16	4382022,02	6427731,90	4382426,14
6428091,17	4382012,54	6427704,61	4382354,74
6428130,25	4382009,81	6427690,14	4382279,69
6428169,21	4382013,91	6427688,91	4382203,26
6428206,86	4382024,71	6427700,98	4382127,78
6428242,06	4382041,89	6427725,98	4382055,55
6428273,75	4382064,91	6427763,13	4381988,75
6428300,96	4382093,09	6427811,32	4381929,42
6428322,86	4382125,57	6427869,09	4381879,36
6428338,79	4382161,36	6427934,66	4381840,08

,

,32  ,50

Таблица 8

Измеренные горизонтальные углы и горизонтальные проложения сторон теодолитного хода

№ точек	Измеренные углы β	Горизонтальные проложения d
Вариант А
B	Из таблицы 4
Из таблицы 5
1	201°40′
Из таблицы 6
2	25°33′
87,67
3	162°19′
114,11
C	197°41′
Вариант Б
B	Из таблицы 4
Из таблицы 5
1	201°40′
Из таблицы 6
2	87°16′
90,72
3	132°44′
139,81
4	37°14′
146,29
5	290°38′
114,11
C	197°41′
Вариант В
B	Из таблицы 4
Из таблицы 5
1	201°40′
Из таблицы 6
2	200°07′
163,40
3	75°22′
125,34
4	91°55′
171,16
5	212°36′
139,81
6	37°14′
146,29
7	290°38′
114,11
C	197°41′

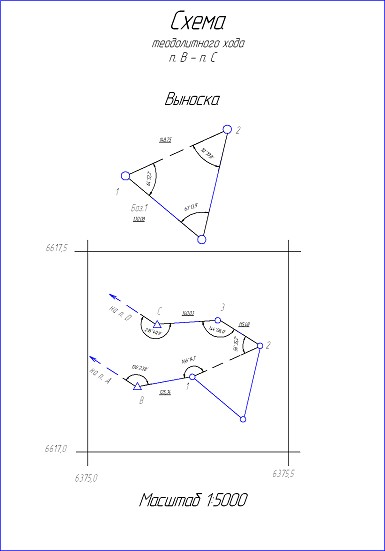

       Рисунок 4  Образец вычерчивания схемы теодолитного хода
