Каждая линия теодолитного хода измеряется дважды – прямо и обратно. Измерения считаются правильными, если расхождение между двумя измерениями не превышает 1: 2000 от всей длины линии. В среднее значение измерений линии вводят поправку за компарирование ленты, вычисленную по формуле:

∆ Дк = ∆ lк, где Д – измеренная длина линии;

l0 – номинальная длина ленты, равная 20 м;

∆ lк – поправка за компарирование, полученная по результатам компарирования на стенном компараторе.

За приведение линии к горизонту, вычисленную по формуле:

∆ Дх = -2 Д sin2

где б – измеренный вертикальный угол.

Последнюю поправку практически выбирают из специальных таблиц.

1.1.5. Съемка ситуации местности

                       Рис. 4                                                        Рис 3

В качестве станций для съемки ситуации местности следует использовать точки теодолитных ходов, проложенных между опорными пунктами геополигона.

Применение того или иного способа съемки контуров местности зависит от конкретных условий. Чаще всего применяют следующие способы: полярный, перпендикуляров, угловых засечек, линейных засечек, створов.

Все эти способы известны учащимися, поэтому здесь указываются некоторые особенности каждого из них.

а) Полярный способ

Положение снимаемой точки определяется полярным углом вi и расстоянием Si (рис. 3).

Полярный способ целесообразно применять на открытой  местности при съемке внутриквартальной застройки. Горизонтальные углы вi измеряют теодолитом с точностью до I/, а расстояние Si – мерной лентой со средней квадратичной погрешностью для масштаба 1: 1000 – 0,16 м. для четких контуров капитальных сооружений и 0,52 м – для четких контуров некапитальных сооружений округляя результаты до 5 см и 10 см. Расстояния  до снимаемых контуров при масштабе съемки 1: 1000 не должны превышать 180 м до четких контуров капитальных сооружений и 250 м – до четких контуров некапитальных сооружений. При измерении длин линий нитяным дальномером эти расстояния не должны превышать соответственно 60, 150 м.

б) Способ перпендикуляров (прямоугольных координат)

Положение точки (рис. 4) определяется абсциссой х – вдоль стороны теодолитного хода и длиной перпендикуляра – у. Величины перпендикуляра, восстановленные на глаз для  масштаба 1: 1000 не должны превышать 40 м при съемке четких капитальных контуров и 125 м – при съемке четких некапитальных контуров. Указанные расстояния можно увеличить в  2 раза, если перпендикуляры восстанавливать при помощи экера.

Рис. 5

в) Способ угловых засечек.

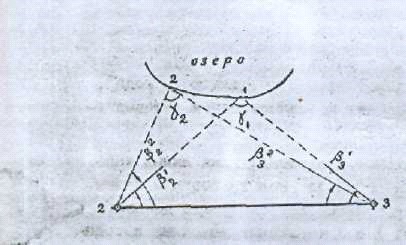

Способ прямых засечек  (рис. 5) целесообразно применять на открытых участках, где затруднительно выполнять измерения непосредственным способом. Положение снимаемой точки определяют по двум измеренным углам вi с точек съемочного обоснования, одним полуприемом, с точностью до I/. Угол гi при определяемой точке должен быть не менее 300 и не более 1500. расстояния до снимаемых точке для масштаба 1: 1000 не должны превышать 200 м при съемке контуров капитальных сооружений и 600 м – некапиатальных сооружений.

г) Способ линейных засечек.

Этот способ применяют в тех  случаях, когда можно легко выполнить линейные измерения. Расстояния до снимаемых точек четких капитальных и некапитальных сооружений не должны превышать соответственно 60 и 180 м.

д) Способ створов

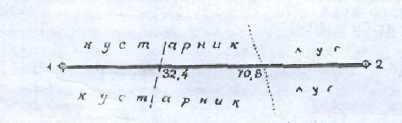

Способ створов (рис 6) позволяет снимать контуры объектов вдоль линий теодолитного хода, одновременно с измерением длин линий теодолитного хода.

Рис. 6

1.1.6. Вычисление фактической угловой невязки, теодолитного хода и ее допустимой величины.

1. Вычисляют угловую невязку fв теодолитного хода

а) для замкнутого теодолитного хода



fв = У визм - У вm/ где

У вг = 1800 (n 2);

n – количество углов.

Знак «плюс», когда углы в многоугольнике внешние и «минус» - для внутренних углов.

б) для разомкнутого теодолитного хода

fв = бн + 1800 n - У

2. Вычисляют допустимую угловую невязку

fв доп =1,5 t/ , где

t – точность теодолита

Если f  >  f  , то измерения углов необходимо повторить.

Если f  <  f  , то  fв распределяют на все измеренные углы вi примерно поровну, с обратным значком и вычисляют уравненные значения углов вур.

Тема 1.2. Камеральные работы

1.2.1. Вычисление координат точек теодолитного хода.

Конечной целью вычислений является определение значений прямоугольных координат Х и У точек теодолитного хода. В вычислениях должны принимать участие все члены бригады.

Результаты вычислений заносят в специальную таблицу, называемую «Ведомость вычисления координат точек теодолитного хода». Форма ведомости и пример вычисления координат точек теодолитного хода приведены в приложении 2.

Сначала вычисляю горизонтальные приложения длин линий теодолитного хода и поправки  в длины за компарирование ленты. В ведомость вычисления координат выписывают следующие данные:

- координаты опорных пунктов Х и У (значения условных координат и отметок опорных пунктов геополигона  задаются из практической работы № 5

Практическая работа № 5

- дирекционные углы опорных сторон;

- измеренные горизонтальные углы;

- горизонтальные проложения длин линий.



1. Вычисляют дирекционные углы сторон по формулам

бn = бn        -1 + 1800 – впр



                       бn = бn        -1 - 1800 + влев, где впр и влев – соответственно уравненные углы, справа и слева по ходу лежащие.

Контролем вычислений является совпадение конечного вычисленного угла с известным. По дирекционным углам вычисляют румбы сторон.

2. По формулам ∆x = d · cos ч,  ∆у = d · sin ч вычисляют приращения координат.

3. Определяют значения линейных невязок f х, f у, f е и относительно f о

а) для замкнутого хода

                                f х =  У ∆х, f у =  У ∆у;

б) для разомкнутого теодолитного хода

                               f х = У ∆х – (хк – хн),  f у = У ∆у –(ук – ун), где хк, ук и хн, ун - соответственно координаты конечного и начального опорных пунктов.

Для вычисления f е и f о можно воспользоваться следующими формулами

- обсалютная невязка:  f е = ;

- относительная невязка:  f отн =, где

p = длина хода.

Если полученное f о окажется больше 1: 2000, то измерение длин линий теодолитного хода следует повторить. При f о меньше 1 : 2000, линейные невязки f х и  f у распределяют во все приращения пропорционально длинам линий и вычисляют уравнение значения  приращений координат ∆хур и ∆уур.

4. Вычисляют координаты х и у всех точек теодолитного хода по формулам

хn = хn-1 + ∆х Ур

уn = уn-1 + ∆у Ур.

Контролем вычислений является совпадение вычисленных координат конечной точки с известными координатами.

1.2.2. Составление и оформление плана теодолитного хода

Составление плана начинают с построения координатной сетки при помощи линейки Дробышева. Далее с помощью масштабной линейки и измерения наносят по координатам точки теодолитного хода, подписывают номер и отметку точек до 0,01 м.

План оформляется в карандаше или тушью по указанию преподавателя в соответствии с условными знаками. Основные условные знаки топографических карт приведены в приложении 7.

При составлении плана теодолитной съемки следует руководствоваться «Методическими указаниями по выполнению практической работы № 5».

Раздел 2. Нивелирные работы

Тема 2.1. Поверки и юстировки нивелира

Нивелир должен удовлетворять следующим условиям:

Ось круглого уровня должна быть параллельна оси нивелира. Вертикальная нить сетки должна быть параллельна оси нивелира. Визирная ось зрительной трубы должна быть параллельной оси цилиндрического уровня – главное условие нивелира.

При выполнении поверок нивелира следует руководствоваться методическими указаниями по выполнению практической работы № 4.

2.2. Нивелирование точек теодолитного хода

Тема 2.2.1. Нивелирование точек теодолитного хода с привязкой к реперу.

Программой предусматривается создание высотного съемочного обоснования нивелированием IV класса. Нивелирование производим в двух направлениях (ход вперед и ход назад) с отсчетом по средней и дальномерной нитям по двухсторонним шашечным рейкам.
