Методические указания по учебной геодезической практике (стр. 8 )

- исполнительные схемы по разбивке промежуточных осей;

- исполнительные схемы по разбивке контуров котлована;

- акты разбивки свайных полей;

- акты и исполнительные схемы по подготовленным к бетонированию опалубкам.

По надземной части также составляют:

- акты детальной геодезической разбивки на монтажных горизонтах под монтаж яруса, цоколя, этажа с приложением исполнительных схем;

- исполнительные схемы нивелировки бетонной подготовки под полы;

- рабочие схемы по установке маяков.

б) приёмосдаточная исполнительная документация

Приёмосдаточную исполнительную документацию составляют на завершенный этап строительно-монтажных работ. К ней относят:

- акты на приемку готового котлована с приложением схемы исполнительной съемки;

- акт сдачи-приёмки исполнительной подземной  части с результатами контрольных измерений и т. п.

После окончания работ по устройству подземных и надземных коммуникаций составляют следующую исполнительную документацию:

- исполнительный план трассы коммуникаций;

- исполнительный продольный профиль по оси сооружения; рабочие чертежи с планами и размерами колодцев, камер, труб и тому подобного,  исправление по результатам обмера, выполненного во время исполнительной съёмки.

в) исполнительный генеральный план

После завершения строительства и благоустройство территории выполняют исполнительную съёмку контуров застройки и спланированного рельефа. Это съёмка является единственной и окончательной  проверкой правильности перенесения проекта зданий и сооружений на  местность, в соответствии с требованиями строительных допусков. На её основе в условных знаках по общепринятым инструкциям составляют исполнительный генеральный план расположения капитальных зданий и сооружений, подземных и надземных коммуникаций, подземных путей.

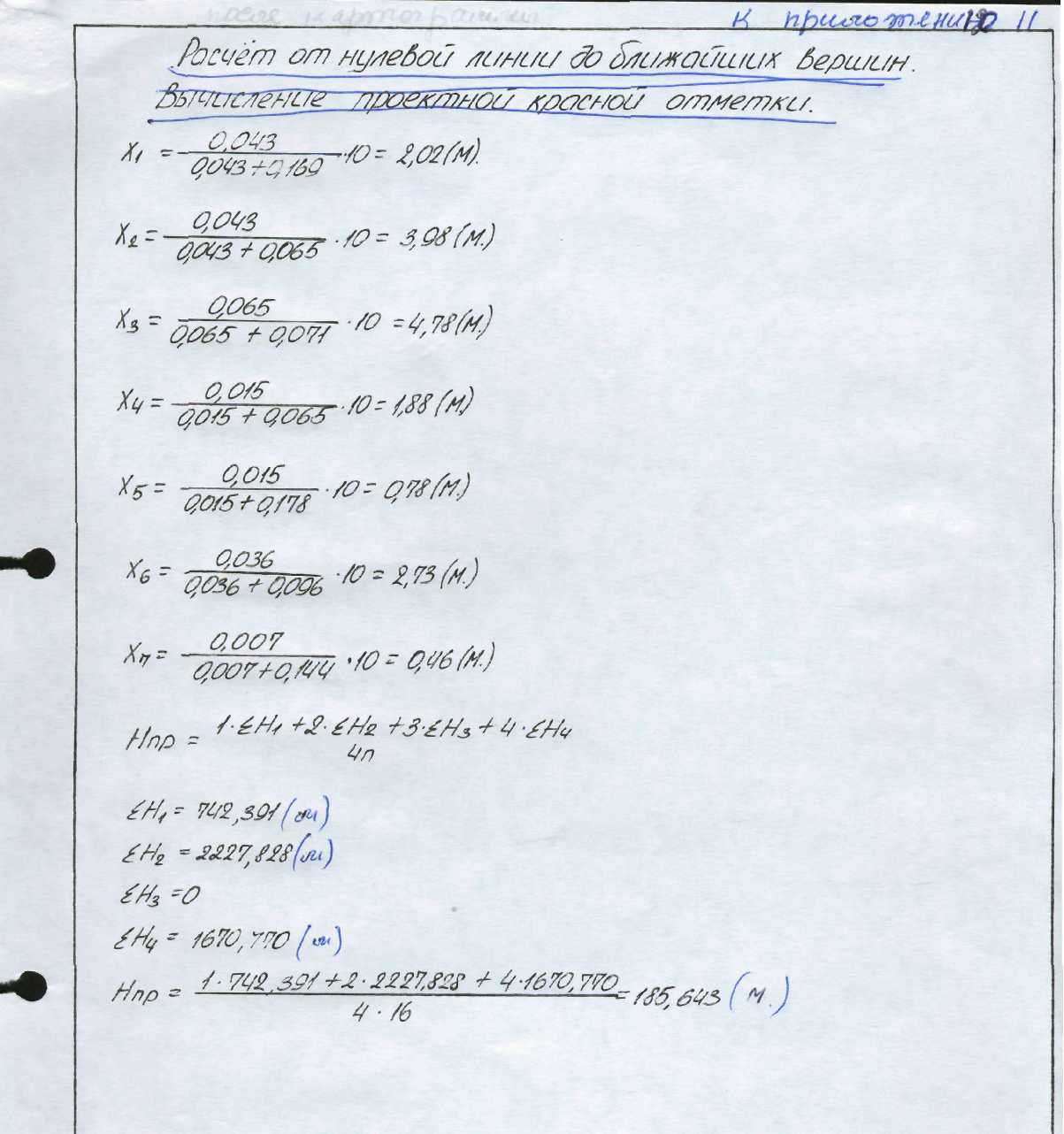

К приложению 11

Расчет от нулевой линии до ближайших вершин.

Вычисление проектной красной отметки.

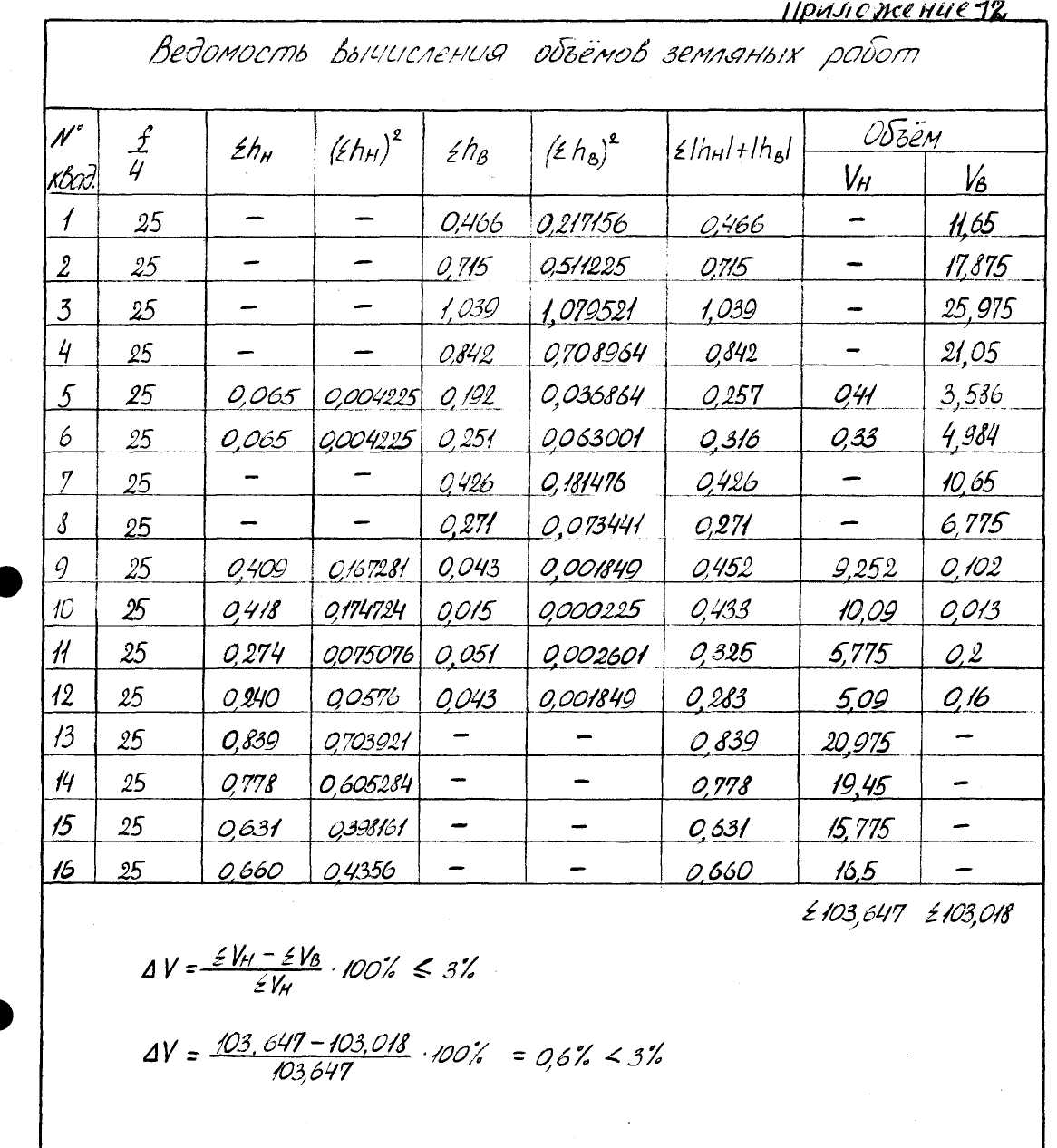

  Приложение 12

  Приложение 14



  Приложение 15

Приложение 16

Управление образования Брестского облисполкома

Учреждение образования «Кобринский государственный профессионально-технический

колледж строителей»

ДНЕВНИК

учебной практики по геодезии

бригады №____ учащихся ____курса ____ группы

Учебная специальность: 2-70 02 01 Промышленное и гражданское строительство

Ф. И.О.

1. _______________________________

2. _______________________________

3. _______________________________

4. _______________________________

5. _______________________________

6. _______________________________

7. _______________________________

8. _______________________________

СОДЕРЖАНИЕ

Правила ведения дневника                                                                        3

Календарный план работы                                                                        4

Табель посещаемости практики и оценка работ

учащихся                                                                                                6

Список полученных инструментов и пособий                                                8

Справка о сдаче инструментов и пособий                                                9

Дневник работ                                                                                10

ПРАВИЛА ВЕДЕНИЯ ДНЕВНИКА

Дневник ведется бригадиром или другими членом бригады, заменяющим его. Первая половина календарного плана работ заполняется перед началом работ бригады и дальше по мере выполнения его. Табель посещаемости заполняется ведущим дневник. В конце каждого рабочего дня должно быть занесено содержание и объем выполненных работ и полученные результаты, а также перечень лиц, выполняющих ответственную работу. Там же заносятся записи руководителей или других инспектирующих лиц. Записи в дневнике должны вестись только чернилами: содержание их должно быть кратким, четким и конкретным и записано правильным литературно-техническим языком. Дневник постоянно должен находиться в бригаде. По окончании работ по практике руководителем практики выставляется общая оценка за всю практику.

  КАЛЕНДАРНЫЙ

№ п/п	Вид работы и объем	Сроки по плану
начало	окончание

«______» _________________ 200_г.

ПЛАН  РАБОТ

Сроки фактические	Дата приема работы руководителем	Подпись руководителя
начало	окончание

Руководитель практики _______________________

ТАБЕЛЬ ПОСЕЩАЕМОСТИ ПРАКТИКИ

Фамилия и инициалы	Месяц

Фамилия и инициалы	Месяц

И ОЦЕНКА РАБОТ УЧАЩИХСЯ
