Методические указания по учебной геодезической практике (стр. 6 )

Порядок составления картограммы, подсчет объемов земляных работ и объяснение в методических указаниях по выполнению практической работы № 7 смотрите приложение 13, «картограмма земляных работ» - приложение 14. «Ведомость расчета земляных работ»

Vдоп = 5 %

V =

Должна быть менее 5 %

Тема 3.2. Плановая и высотная разбивочные основы на строительной площадке

3.2.1. Построение на местности горизонтального угла

Пусть требуется построить направление ОС под углом б к имеющемуся направлению ОВ с погрешностью, не превышающей 0,5.

Для этого ставят теодолит, типа 2Т30, в точке 0 (рис. 8), центрируют и нивелируют его, совмещают нуль лимба с нулем алидады и ориентируют на линии ОВ при «круге право». Закрепив лимб, открепляют алидаду и откладывают на лимбе заданный угол и по направлению визирной оси трубы теодолита устанавливают веху С1. Действия повторяют при другом положении круга и получают точку С2. Расстояние между точками С1 и С2 делят пополам и намечают точку С.

Рис. 8 Построение горизонтального угла

Построенный таким образом угол б будет свободен от коллимационной погрешности.

3.2.2. Вынос в натуру проектных расстояний, составление разбивочного чертежа

На местности вдоль отмеченного направления измеряют отрезок, длина которого близка к заданной длине линии. Затем откладывают разность между измеренной длиной линии и заданной (рис. 9)

Перенесению в натуру длин линий предшествует вычисление ее наклонной длины Д (при угле б > 1,50)

По заданному горизонтальному проложению бпр и углу наклона линии к горизонту или по превышению концов отрезка линии h.

Д = dпр + ∆бh  или Д =

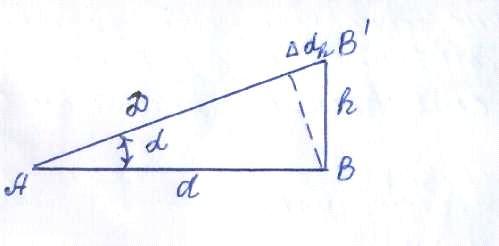

Рис. 9 Вынос в натуру проектных расстояний

Значение ∆d определяем по формулам ∆dh = 2Д sin2 или ∆ dh = = - знак поправки всегда положителен.

Поправки за компарирование и температуру вводят в зависимости от  требуемой точности выноса проектной длины отрезка линии в натуру.

                               ∆d = ∆dк + ∆dt +∆dh

По вынесенным отрезкам линей составляется разбивочный чертеж.

3.2.3. Вынос на местности основных осей зданий полярным способом.

  Пусть требуется перенести на местность проектную ось СД сооружения от точек теодолитного хода 1 и 2.

Для выноса точек С и Д достаточно знать расстояния IС и 2Д и углы в1

и в2 (рис. 10). По известным углам способом, описанным в п. 3.2.1. строят направление 1-С и 2-Д, а по полученным

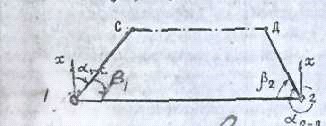

Рис. 10 Вынос осей полярным способом

направлениям при помощи ленты рулетки откладывают расстояния IС и 2Д от точек теодолитного хода 1 и 2.

Подготовку геодезических данных для выноса проекта в натуру выполняют в следующем порядке.

1. Графически определяют координаты точек С и Д.

2. Из ведомости вычисления координат точек теодолитного хода выписывают координаты точек 1 и 2.

3. Решая обратные геодезические задачи по направлениям I – С, I – 2 и 2-Д вычисляют румбы соответствующих направлений и длины линий IC и 2Д по формулам

                               tдч =

                               S =

                               где у1-с = ус – у1; х1-с = хс – х1

4. По румбам вычисляют дирекционные углы. Здесь полезно пользоваться следующей таблицей



Таблица 1

Знаки приращений	Направление (линии)	Формула для вычисления дирекционного угла
х	у	(  )
+	+	СВ	ч = б
-	+	ЮВ	ч =1800 -  б
-	-	ЮЗ	ч = б – 1800
+	-	СЗ	ч = 360 - б



Вычисляют углы в1 и в2 по известным дирекционным углам

в1 = б 1-2 – б1-с; в2 = б2-д - б2-1

3.2.4. Вынесение основных осей зданий на обноску. Закрепление основных осей зданий створными знаками и открасками.

1. Перенос осей на обноску. Для перенесения на обноску промежуточных осей, от какой-либо основной оси откладывают по верхнему краю обноски проектные расстояния в прямом и обратном направлениях. Положение этих осей фиксируют подвижным хомутиком с табличкой обозначающей наименование оси.

При вынесении основных осей на деревянную обноску теодолит устанавливают в точке L, где пересекаются оси I н Б, наводят центр сетки на I гвоздь К, обозначающий точку пересечения осей I  н А (рис.11).

1 - 1

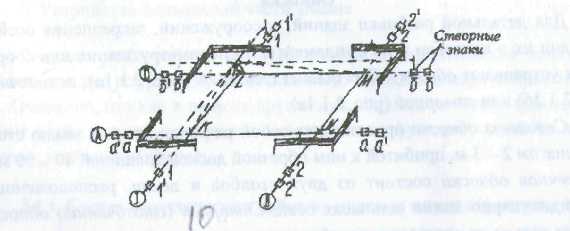

Рис. 11 Схема перенесения осей здания на обноску и створные знаки.

После этого алидаду закрепляют, изменяют наклон трубы, чтобы увидеть верхний срез обноски, на которой отмечают гвоздем, зарубкой или карандашной линией точку, совпадающую с изображением центра сетки, и подписывают название оси. Повернув трубу через зенит на противополож­ный конец оси 1 - 1, отмечают на обноске точку по центру сетки. Причём, для устранения влияния коллимационной ошибки трубы проверяют эту точку при другом положении вертикального круга. Если получится расхо­ждение с первой пометкой, то находят среднюю точку между ними, кото­рой и пользуются в дальнейшем. Не снимая теодолита, таким же способом по точке М отмечают на обноске положение оси Б-Б, которая перпендику­лярна к уже разбитой. Затем теодолит переносят в противоположный угол, то есть в точку N, где пересекаются две другие оси, и выносят их на обнос­ку. Контроль положения осей осуществляют промером расстояния между ними. Отклонение между ними не должно превышать 5 мм для размеров до 10 м включительно и 20 мм - для размеров от 10 до 100 м.

2. Перенос высот на обноску. От реперов на обноску переносят и отмечают краской нулевые точки и нулевые горизонты, от которых откла­дывают высотные элементы здания: глубину фундамента, уровень полов, потолков, подоконников и т. п. Началом исчисления высот при постройке зданий берут уровень чистого пола первого этажа и называют его нулевым горизонтом.

В целях сохранности на длительный период строительства, а также на случай восстано ления утраченных осей на обноске по каким-либо при­чинам их дополнительно закрепляют створными знаками 1-1/, 2-2', а-а/ 6-6/(бетонными, металлическими столбиками с насечкой), размещенными взащищенном от повреждений месте. Они устанавливаются на продолже­нии главных или основных осей, строго по створу, на расстоянии 20 - 30 м от строящегося здания.

3.2.5. Вынесение в натуру точки на заданную проектную отметку

При использовании геометрического нивелирования для  закрепления на местности точки В с проектной отметкой Нв от репера в точке А (рис. 12) нивелир устанавливают между точками, и приводят его рабочее положение. Взяв отсчет а по рейке, установленной точке А и зная высо­ту Нв, вычисляют отсчет в, который должен быть на рейке в точке В, когда ее пятка будет находиться на проектной отметке:

в=НА + а-Нв = ГИ-Нв = hв-а

где  ГИ - промежуточная величина, называемая горизонтом инструмента;

hв-а = Нд - Не - превышение между репером А, проектной точкой В.

Рейку устанавливают в точке В на кол и постепенно забивают его до тех пор, пока отсчет по рейке не будет равен вычисленному.

Для контроля и повышения точности определение следует повторить, взяв отсчеты по красной стороне рейки или изменив горизонт прибора. Расхождение между первым и вторым определениями  не должно быть более 4 мм. За окончательный результат принимают среднее значение.

Пример. Требуется закрепить кол в точке В с проектной отметкой, Нв =47,850 м.

Отметка точки А равна НА = 48,620 м. Отсчет а = 0,678.

Находим в = 48,620 + 0,678 - 47,850 =1448 мм.

Кол следует забивать до тех noр,  отсчет по рейке,  поставленной в точке В, не будет равен 1448 мм.

Рис.12 Схема закрепления проектной точки на местности
