На строительных площадках и в проектных чертежах даются нуле­вые точки, от которых строители ведут все измерения по вертикали. Как правило, такими точками являются отметки чистого пола первого этажа здания. Их абсолютные отметки указывают на титульном листе проекта. Закрепив с помощью нивелира пулевую точку на стройплощадке описан­ным выше способом, все остальные отметки (например, дна котлована, верхнего обреза фундаментов, проемов этажей и т. П.) определяют от нуле­вых точек простым промером, пользуясь этими точками как временными реперами.

3.2.6. Вынос линии заданного уклона методом геометрического нивелирования

1. Вынос линии заданною уклона методом геометрического ни­велирования. Наиболее точным является метод на основе геометрическо­го нивелирования. В нем проекцию выносимой линии (например, А  - В)  I разбивают на отрезки (не обязательно равные) di (рис. 13), предвари­тельно выбрав исходную но высоте точку (например, точку 1). Зная уклон, линии i, по расстояниям di  вычисляют превышения h1, h2,  и так далее, как h1= i ·di. Установив нивелир не далеко от начальной точки 1, снимают на  неё отсчет по рейке а. Теперь задача сводится к определению отсчетов b1, b2 и так далее, которые должны быть видны в приборе при условии, что промежуточные точки принадлежат линии уклона i:

b1 =a – h1 =a - i • d1,

b2 =  b1- h2 = а  - h1 - h2 = а - i • (d1 + d2), и т. д.

Передвигая рейку на расстоянии di - вверх-вниз, добиваются получения по прибору вычисленного отсчета bi, а под пяткой рейки отмечают искомую точку.

НЕ нашли? Не то? Что вы ищете?

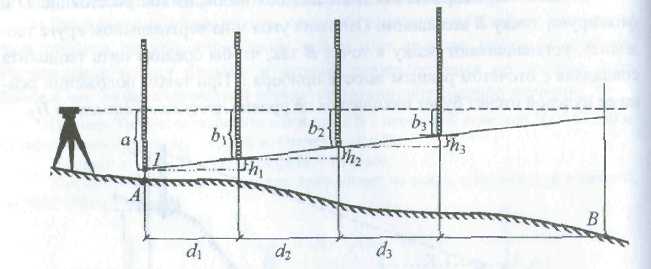

Рис. 13. Вынос в натуру линии заданного уклона методом геометрического нивелирования

Тема 3.3. Геодезические работы в период нулевого цикла и при возведении надземной части здания

3.3.1. Передача отметок на дно котлована и на монтажный горизонт

Передачу высот в котлован производят нивелиром непосредственно на дно или по откосам. В глубокие котлованы отметки передают с помощью подвешенной рулетки и двух нивелиров (рис. 14)

Из рис. 14 видно, что отметка дна котлована будет

Нк = Нрn + а – l – в,  Нмон = Ниск + (а – b) + l

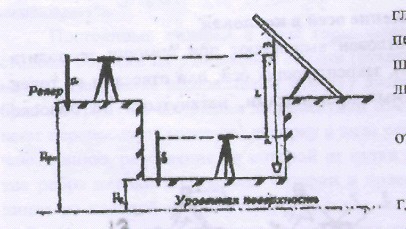

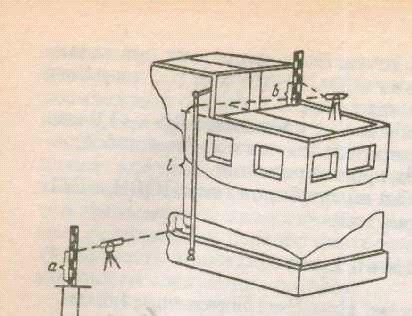

Рис. 14 Схема перенесения проектной отметки на дно котлована

где Нрn – отметка репера;

l – длина ленты между линиями m и n визирования нивелиров; l = m – n.

3.3.2. Перенесение оси здания на дно котлована

Перенесение осей в котлован выполняют при помощи теодолита со створных точек (рис. 15), закрепляющих оси, или отвесами от точек пересечения осей, фиксируемых проволоками, натянутыми по обноске

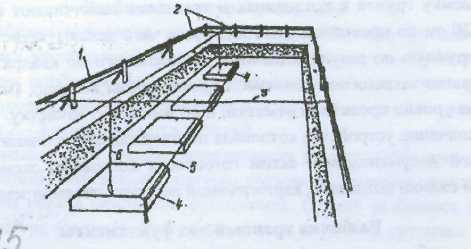

Рис. 15 Схема перенесения осей фундамента в котлован с помощью теодолита:

1- теодолит; 2 – створный знак; 4 – рулетка;

5 – осевая проволока; 6 – осевая риска;

7 – подвижная марка

В котловане оси закрепляют временными знаками на дне или на откосах.

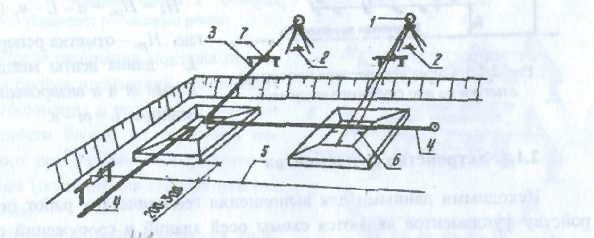

Рис. 16 Схема перенесения разбивочных осей в котлован отвесами:

1 – обноска; 2 – риски осей; 3 – осевая проволока;

4 – маячные блоки; 5 – причалка; 6 – отвес

3.3.3. Определение высоты недопустимой точки здания

Для определения высоты сооружения теодолит устанавливают над точкой С, удаленной от сооружения примерно на 2/3 его высоты. Визируют на верхнюю В и нижнюю А точки сооружения при одном положении круга, например при КП (рис. 17)

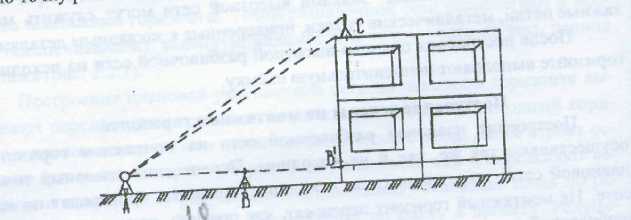

Рис. 17 Схема определения высоты недоступной точки здания

После каждого визирования приводят уровень при алидаде вертикального круга в нульпункт и берут отсчеты по вертикальному кругу теодолита. Те же операции повторяют при другом положении вертикального круга. Вычисляют вертикальные углы √1 и √2. Измеряют мерной лентой или рулеткой расстояние АС и проводят его к горизонтальному проложению Д.

Высоту сооружения вычисляют по формуле

НАВ = Д (tg√1 + tg√2)

Для контроля измерения повторяют, установив теодолит над другой точкой.

3.3.4. Передача абсолютной отметки на недоступную точку здания

Рис. 18 Схемы тригонометрического нивелирования

В тех случаях, когда расстояние до точки или её проекции непосредственно измерить невозможно, высоту Н находят с двух станций (рис. 18) . Для этого на полу здания по разные стороны от точки примерно на одинаковом отрезке закрепляют по разные стороны от точки примерно на одинаковом отрезке закрепляют две точки А и В, между которыми с помощью рулетки измеряют расстояние d. Установив поочередно в каждой точке теодолит, измеряют углы наклона v1 и v2 на определяемую точку. По результатам значений углов наклона, высот прибора i1, i2 и расстояния между точками А и В вычисляют высоту по формуле

Н =

Абсолютная отметка недоступной точки равна Н нед = Нрер + Н,

где Нреп – отметка репера

Н – измеренная высота

3.3.5. Перенесение осей на последующие этажи здания наклонным проектированием

Рис. 19 Схема перенесения осей теодолитом способом наклонного проектирования

При использовании теодолита, его устанавливают над точкой А створа разбивочной сети (рис. 19) и наводят зрительную трубу на визирную цель второй створной точки В или на риску В/ исходного горизонта, обозначенного на торце или фасаде здания. Примерно в створе этой же оси на перекрытии монтажного горизонта устанавливают штатив с закрепленной на нем визирной маркой (отвесом).

Трубу теодолита, ориентированную по створу разбивочной оси, при закрепленной алидаде вращают в вертикальной плоскости до появления визирной марки в поле зрения трубы. После этого трубу закрепляют и в бисектор точно вводят центр визирной марки или нить отвеса. Проекцию центра марки или нити отвеса фиксируют на монтажном горизонте. Аналогичные действия выполняют при другом положении вертикального круга теодолита. Середину расстояния между двумя рисками, полученными при двух положениях вертикального круга теодолита, принимают за искомую точку разбивочной оси на перекрытии.

Положение осей на монтажном горизонте определяют по двум створным точкам, перенесенным на противоположные стороны контура перекрытия.

3.3.6. Выполнение исполнительных съемок на строительной площадке

Исполнительные съемки строительства зданий и сооружений зани­мают в геодезических работах особое место. Они завершают каждый этап строительно-монтажных работ и геодезических построений. В процессе исполнительных съёмок определяют плановое и высотное положения вы­веренных и окончательно закрепленных конструкций и элементов здания, а также разбивочных осей, от положения которых зависит соблюдение не­обходимых требований к точности осуществляемых работ на последую­щих этапах.

а)  Основные задачи исполнительных съемок

Выполнение исполнительных съёмок предназначено для решения следующих основных задач:

- обеспечения систематического контроля и учета объёмов выпол­ненных строительно-монтажных работ;

- выявления соответствия выполненных строительно-монтажных ра­бот проектным данным с целью своевременного устранения отклонений;

- определения степени точности перенесения проекта в натуру и вы­
явления всех отступлений от проекта;

-        установления фактического положения зданий, сооружений и инженерных коммуникаций после завершения строительства.

Для обеспечения систематического контроля и учета объёмов выпол­ненных строительно-монтажных работ проводят геодезические измерения, по результатам которых осуществляют оперативный контроль за ходом земляных, и монтажных работ, укладкой инженерных коммуникаций и т. п.

б) Состав исполнительных съёмок

В состав исполнительной съёмки входят следующие работы:

- создание съёмочного обоснования;

- контурная съёмка;

- планово-высотная детальная съемка элементов сооружений, их уз­лов и отдельных конструкций, а также поэтажные съёмки;

- планово-высотная съёмка наземных и подземных коммуникаций, проездов, площадей, скверов и др.;

- составление планов, профилей и разрезов.

Плановой опорой для выполнения исполнительных съёмок являются:

- в пределах стройплощадок - закрепленные разбивочные оси и их параллели;

- на промышленных площадках - пункты строительной сетки;

- за пределами стройплощадок - пункты геодезического обоснова­ния и специально проложенные теодолитные ходы.

При этом точность плановой основы на площадке должна соответст­вовать съемке масштаба 1:500. Плановую съёмку обычно выполняют раз­личными методами: промерами по ординатам и створам, линейными и уг­ловыми засечками, способами прямоугольных и полярных координат.

Высотную исполнительную съемку осуществляют геометрическим нивелированием от пунктов высотного геодезического обоснования.

3.3.7. Составление окончательной исполнительной документации

Выполненный геодезический контроль в процессе возведения здания и сооружений оформляют в виде отчетной технической документации. К ней относят схемы геодезической исполнительной съёмки, чертежи, профили, разрезы, каталоги координат и отметок пунктов разбивочного обоснования и осевых знаков, акты геодезической проверки, полевые журналы и т. п.

Исполнительная геодезическая документация бывает внутренней и приёмосдаточной.

а) внутренняя исполнительная документация

При возведении подземной части зданий и сооружений составляют следующую внутреннюю исполнительную документацию:
