Техническая механика (стр. 8 )

Задача № 4 Для заданного стального бруса требуется: 1) построить эпюры про­дольных сил и нормальных напряжений по длине бруса; 2) определить удлинение (укорочение) бруса. Принять модуль упругости Е = 2 · 10 МПа.

Таблица данных

Вариант	F1,kH	F2, kH	A1,см2	A2,см2	l1,м	l2,м	l3,м	Схема №
1	12	30	2,8	4	0,6	0,7	0,7	1
2	40	24	1,6	2	0,3	0,6	0,6	2
3	30	16	3	3	0,8	0,4	0,4	3
4	50	10	2,4	4	0,7	0,4	0,4	4
5	22	20	2	5	0,8	0,6	0,6	5
6	16	50	2,6	4,2	0,8	0,9	0,7	6
7	20	42	1,5	4	0,7	0,6	0,8	1
8	30	14	1,8	3	0,6	0,7	0,9	2
9	40	28	3	3	0,4	0,4	0,6	3
10	18	30	2	4,8	0,4	0,3	0,7	4
11	20	40	2,2	3,6	0,6	0,7	0,4	5
12	50	28	4	4	0,7	0,8	0,6	6
13	30	30	2,2	5,6	0,8	0,6	0,7	1
14	14	20	4	3	0,9	0,3	0,4	2
15	40	40	2,4	4,2	0,6	0,2	0,3	3
16	20	11	3	3	0,7	0,6	0,7	4
17	24	22	5	4,2	0,4	0,4	0,8	5
18	30	10	4	6,6	0,3	0,8	0,6	6
19	10	42	2,8	5,4	0,7	0,8	0,6	1
20	50	30	3	4,8	0,8	0,6	0,7	2
21	28	20	1,6	4	0,6	0,6	0,4	3
22	30	36	1,8	3	0,4	0,7	0,3	4
23	40	20	2,4	4	0,4	0,4	0,6	5
24	20	32	3	4,8	0,3	0,3	0,3	6
25	42	50	5	6,8	0,2	0,7	0,8	1
26	10	34	1,5	6	0,6	0,6	0,7	2
27	30	20	2,2	7	0,4	0,7	0,8	3
28	20	12	2	4,2	0,8	0,4	0,8	4
29	45	55	1,8	3,8	0,8	0,4	0,7	5
30	14	42	4	3	0,6	0,6	0,6	6
31	28	15	5	4	0,3	0,7	0,4	1
32	30	28	3	4,2	0,4	0,8	0,6	2

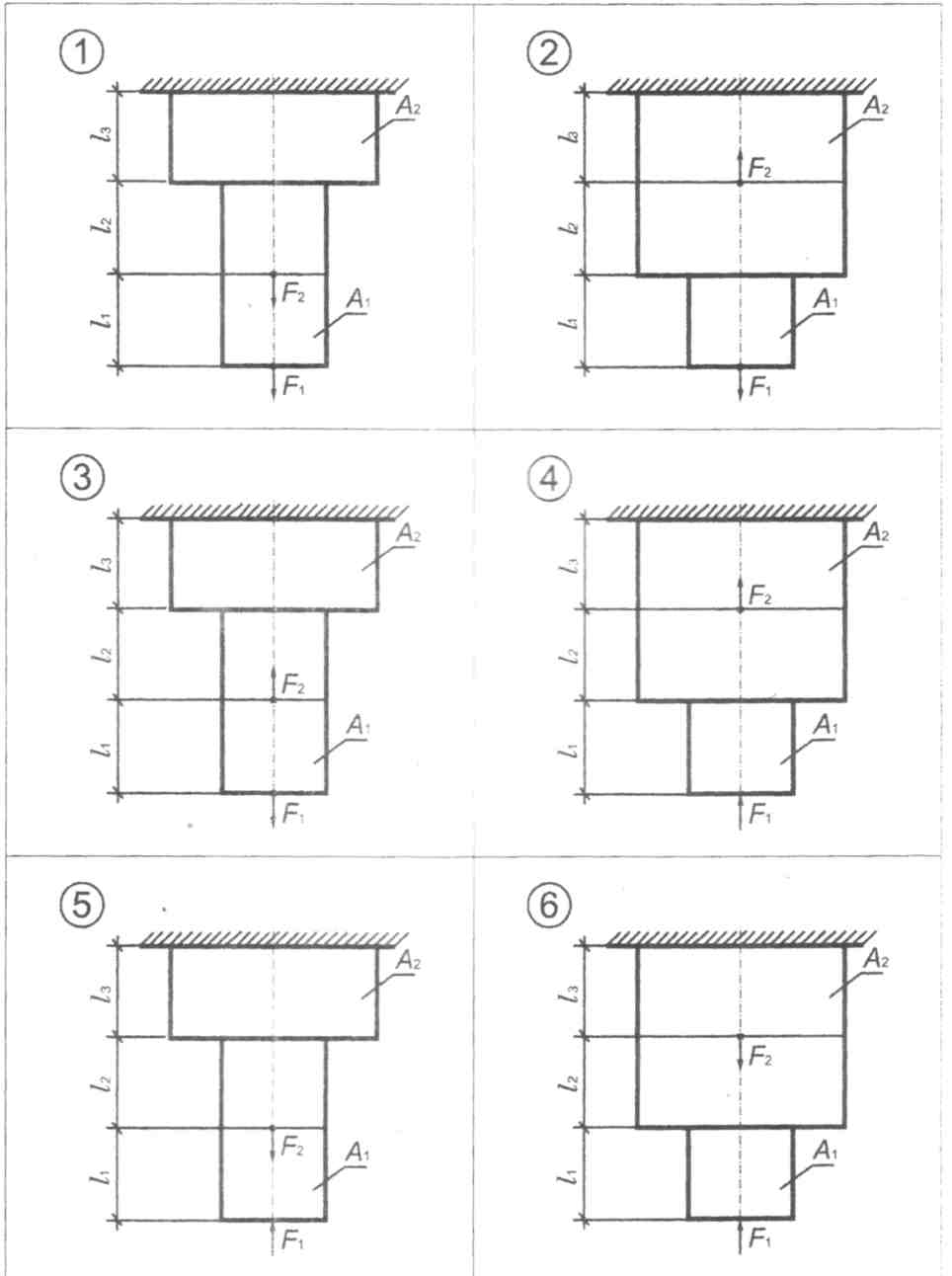

Расчетные схемы к задаче №4

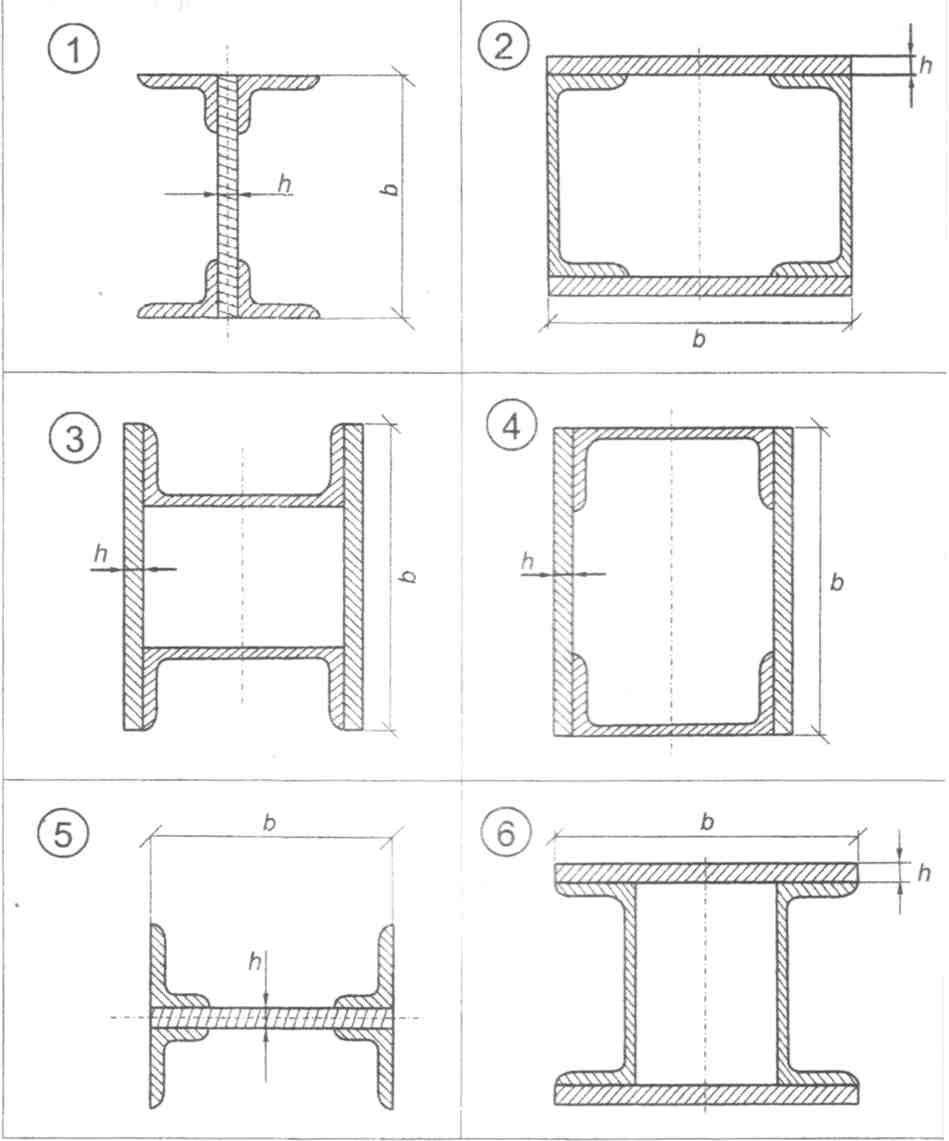

Задача №5 Определить главные центральные моменты инерции составного сечения.

Таблица данных

Вариант	Уголок (ГОСТ 8510-86)	Швеллер (ГОСТ 8240-89)	b, мм	h, мм	Схема №
1	70 х 45 х 5	18	150	10	1
2	75 х 50 х 6	18a	160	10	2
3	80 х 50 х 5	20	170	12	3
4	80 х 50 х 6	20a	180	12	4
5	90 х 56 х 6	22	190	14	5
6	90 х 56 х 8	22a	200	14	6
7	100 х 63 х 6	24	210	16	1
8	100 х 63 х 8	24a	220	16	2
9	110 х 70 х 6.5	27	230	18	3
10	110 х 70 х 8	30	240	18	4
11	70 х 45 х 5	18	150	20	5
12	75 х 50 х 6	18a	160	20	6
13	80 х 50 х 5	20	170	10	1
14	80 х 50 х 6	20a	180	10	2
15	90 х 56 х 6	22	190	12	3
16	100636	22a	200	12	4
17	100 х 63 х 8	24	210	14	5
18	110 х 70 х 6.5	24a	220	14	6
19	110 х 70 х 8	27	230	16	1
20	70 х 45 х 5	30	240	16	2
21	75 х 50 х 6	18	150	18	3
22	80 х 50 х 5	18a	160	18	4
23	80 х 50 х 6	20	170	20	5
24	90 х 56 х 6	20a	180	20	6
25	90 х 56 х 8	22	190	10	1
26	100 х 63 х 6	22a	200	10	2
27	100 х 63 х 8	24	210	12	3
28	110 х 70 х 6.5	24a	220	12	4
29	110 х 70 х 8	27	230	14	5
30	80 х 50 х 5	30	240	14	6
31	80 х 50 х 6	18	150	16	1
32	100 х 63 х 8	18a	160	16	2

Примечание. Если на расчетной схеме отсутствует указанный в таблице вид профиля, то его следует не учитывать.

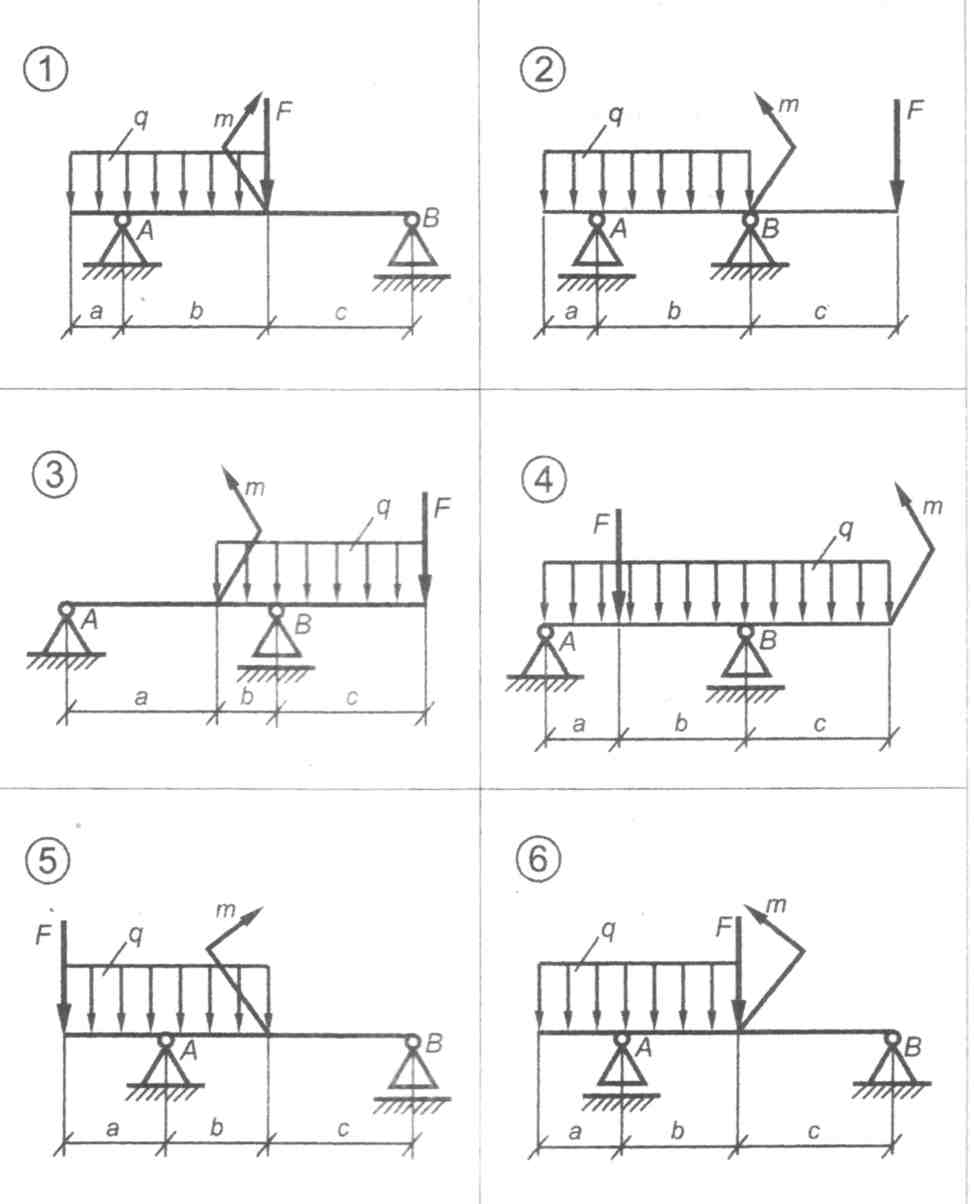

Расчетные схемы к задаче № 6

Задача № 6 Для заданной балки построить эпюры поперечных сил и изгибающих  моментов,  подобрать  прямоугольное сечение и  проверить на сдвиг, считая нагрузку расчетной. Принять R= 13 МПа, Rs = l МПа, гc=1, гn=1, b/h=2/3.
