Техническая механика (стр. 9 )

Таблица данных

Вариант	Расстояние	Нагрузка	Схема №
a, m	b, m	c, m	F, kH	q, kH/m	m, kH·m
1	2	1	2	20	25	20	1
2	3	1.5	2.5	25	30	30	2
3	3.5	2	3	10	28	40	3
4	4	2.5	2.5	10	24	30	4
5	2.5	2	2	20	36	20	5
6	1.5	1	4.5	50	30	10	6
7	2	0.5	3	20	26	20	1
8	2.5	1	0.5	15	32	40	2
9	3	2	1	20	34	60	3
10	2.5	1.5	0.5	10	30	40	4
11	2	0.5	1.5	40	32	20	5
12	4.5	2	4.5	20	28	30	6
13	3	0.5	2	50	26	40	1
14	1.5	1	3	15	34	80	2
15	2	0.5	3	50	26	40	3
16	4.5	1.5	1	20	32	20	4
17	5	4.5	2.5	30	30	30	5
18	4.5	2	3.5	10	28	50	6
19	5	3	0.5	20	25	40	1
20	4	1	2	30	24	20	2
21	3	2.5	2.5	20	32	40	3
22	5	3.5	3	10	24	60	4
23	2	0.5	2	15	30	50	5
24	4	2	4	10	24	40	6
25	3.5	2.5	3.5	20	20	10	1
26	2.5	1.5	2.5	30	30	40	2
27	4.5	3.5	4.5	50	25	80	3
28	2	2	2	50	29	60	4
29	3	1.5	2	25	34	10	5
30	4	1.5	4	15	20	20	6
31	2.5	2	3.5	30	25	40	1
32	5.5	2.5	2.5	10	32	60	2

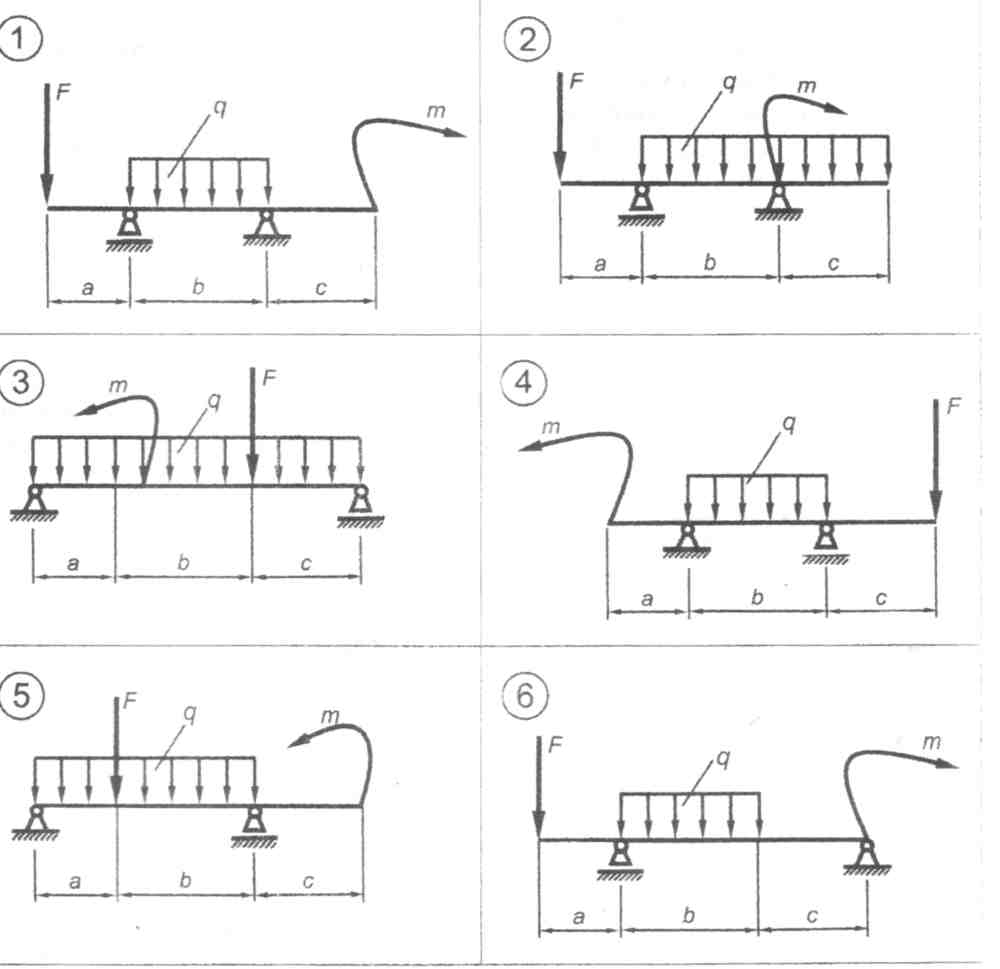

Расчетные схемы к задаче № 6

ЗАДАНИЯ ДЛЯ КОНТРОЛЬНОЙ РАБОТЫ №2

Задача № 1 Для статически определимой фермы: 1. Построить диаграмму усилий от заданной расчетной постоянной нагрузки, расположенной по всей ферме (диаграмму Максвелла-Кремоны). 2. По построенной диаграмме в принятом масштабе сил определить значения усилий в стержнях фермы. 3. Аналитическим способом проверить правиль­ность графического решения задачи, определив усилия в стержнях I, II, III методами сквозного сечения и вырезания узлов. 4. Составить таб­лицу результатов расчета фермы.

Таблица данных

Вариант	Размеры фермы, м	Постоянные нагрузки, кН	Схема №
d	h	F1	F2
1	4	4	40	20	1
2	6	4	30	20	2
3	8	3	20	10	3
4	6	3	10	20	4
5	4	3	50	20	5
6	2	4	20	40	6
7	4	4	10	20	1
8	2	4	30	10	2
9	6	3	60	20	3
10	4	4	50	20	4
11	3	3	40	10	5
12	4	4	30	20	6
13	6	4	20	20	1
14	8	3	10	40	2
15	6	3	50	20	3
16	4	4	20	10	4
17	2	4	10	20	5
18	4	3	30	20	6
19	2	3	60	10	1
20	6	3	50	20	2
21	4	4	40	20	3
22	3	4	30	40	4
23	4	4	20	20	5
24	6	3	10	10	6
25	8	4	50	20	1
26	6	3	20	20	2
27	4	4	10	10	3
28	2	3	30	20	4
29	4	3	60	20	5
30	2	3	50	40	6
31	6	4	40	20	1
32	4	4	30	10	2

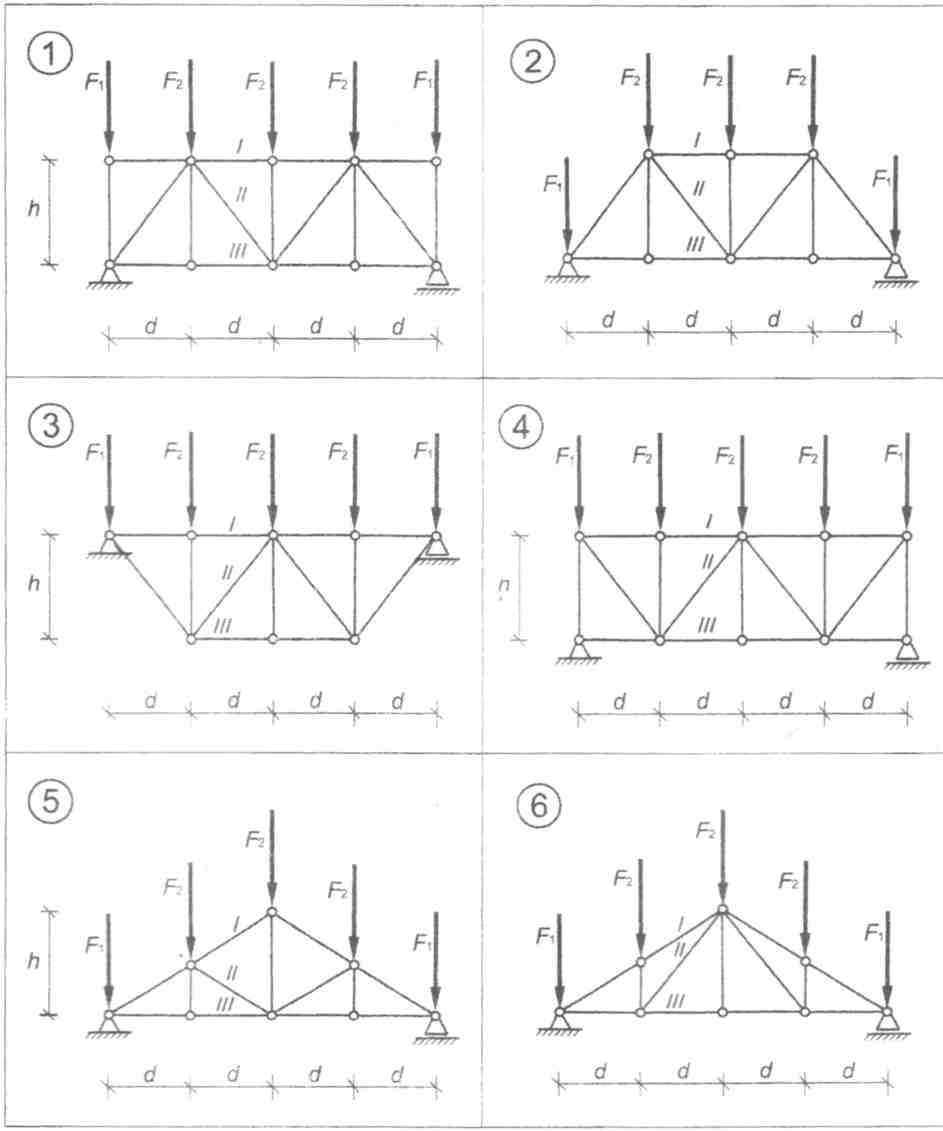

Расчетные схемы к задаче № 1

Примечание. Решение задач рекомендуется выполнять на миллиметровой или чертежной бумаге (формат А3) с соблюдением линейных и силовых масш­табов. Образцы выполненных работ помешены в приложениях.



Задача №2 Для трехпролетной статически определимой балки составить схему взаимодействия ее элементов и построить эпюры  Q и M.

Таблица данных

Вариант	F1,kH	F2,kH	q, kH/м	Схема №
1	25	16	16	1
2	30	14	16	2
3	28	16	12	3
4	24	18	14	4
5	36	20	16	5
6	30	22	18	6
7	26	20	18	1
8	32	24	20	2
9	34	26	20	3
10	30	28	16	4
11	32	30	10	5
12	28	18	20	6
13	26	16	10	1
14	34	12	10	2
15	26	10	14	3
16	32	12	10	4
17	30	30	20	5
18	28	20	10	6
19	25	16	20	1
20	24	14	10	2
21	32	16	10	3
22	24	18	20	4
23	30	20	10	5
24	24	22	10	6
25	28	20	20	1
26	30	24	10	2
27	25	26	20	3
28	29	28	10	4
29	34	30	10	5
30	20	18	20	6
31	25	16	20	1
32	32	12	10	2

Расчетные схемы к задаче № 2
