1.Лабораторное занятие:
Определение конструктивных элементов резца. Измерение геометрических параметров токарных резцов
2.Практическое занятие:
Назначение режимов резания при токарной обработке
3.Практическое занятие:
Изучение узлов токарно-винторезного станка. Настойка станка 16К20 на нарезание резьбы
4.Практическое занятие:
Назначение режимов резания при сверлении.
5.Практическое занятие:
Назначение режимов резания при фрезеровании.
6.Практическое занятие:
Расчет и табличное определение режимов резания при зубофрезеровании
7.Практическое занятие:
Расчет и табличное определение режимов резания при нарезании резьбы
8.Практическое занятие:
Выбор шлифовального инструмента для заданной детали
9.Практическое занятие:
Расчет и табличное определение рациональных режимов резания при наружном круглом центровом шлифовании
ВОПРОСЫ ДЛЯ ПОДГОТОВКИ
К ПРОМЕЖУТОЧНОЙ АТТЕСТАЦИИ
1. Какие инструменты относятся к лезвийным инструментам, какие к абразивным инструментам и почему?
2. Какие поверхности различают на обрабатываемой заготовке?
3. Что называется кинематической схемой резания?
4. Какое движение резания называется главным?
5. Из каких частей состоит токарный резец?
6. Назовите конструктивные элементы режущей части резца.
7. В какой плоскости измеряют главные углы резца?
8. Что понимают под геометрией резца?
9. Какое значение имеет угол заострения резца?
10. Назовите элементы срезаемого слоя.
11. Назовите элементы режима резания при точении.
12. Что называется глубиной резания?
13. Что называется подачей?
14. Перечислите физические явления, сопровождающий процесс резания?
15. Какой вид стружки образуется при обработке чугуна?
16. Какой вид стружки имеет форму спирали с зазубринами с одной стороны?
17. Назовите причины появления нароста.
18. Почему нарост предохраняет резец от износа?
19. На какие составляющие раскладывается результирующая составляющая
силы резания?
20. По какой из составляющих сил определяется мощность резания?
21. Куда отводится максимальная теплота, образуемая в процессе резания?
22. Какие виды колебаний могут возникать в системе «станок – приспособление
– инструмент – деталь»?
23. Какие требования предъявляют к смазочно-охлаждающим технологическим
средам?
24. Перечислите виды смазочно-охлаждающих жидкостей.
25. Назовите основные причины, приводящие к изнашиванию контактных
поверхностей инструментов.
26. Что понимают под стойкостью режущего инструмента?
27. Какое влияние оказывают углы в плане на стойкость инструмента?
28. К чему приводят вибрации, возникающие в процессе обработки?
29. Что понимают под обрабатываемостью материалов резанием?
30. Перечислите основные показатели обрабатываемости.
31. Что принимается за скорость резания при сверлении?
32. Перечислите параметры режима резания при сверлении?
33. Для обработки каких поверхностей используется фрезерование?
34. Перечислите параметры режима резания при фрезеровании.
35. По какой схеме определяют эффективную мощность при фрезеровании?
36. Для каких операций в основном применяют шлифование?
37. За счет чего обеспечивается резание при шлифовании?
38. Какие инструменты применяют при шлифовании?
39. Перечислите наиболее распространенные виды шлифования?
40. Перечислите исходные данные для расчета режимов резания при любом
виде механической обработки?
КОНТРОЛЬНО – ИЗМЕРИТЕЛЬНЫЕ МАТЕРИАЛЫ
ДЛЯ ПРОМЕЖУТОЧНОЙ АТТЕСТАЦИИ
Промежуточная аттестация - экзамен, который проводится в смешанной форме и состоит из двух частей:
Часть А - выполняется виде тестирования - 50 тестовых заданий на ПЭВМ;
Часть Б предусматривает выполнение практического задания( типовые задачи) по расчету режимов резания.
Время выполнения работы -90 минут.
Критерии оценок
Оценивание первого этапа ( часть А ) производится по принципу « сложения» , оно зависит от числа заданий, которые обучающийся выполнил верно, исходя из следующих критериев:
- «отлично» – не менее 90 % правильных ответов; «хорошо» – не менее 80 % правильных ответов; «удовлетворительно» - не менее 51-79 % правильных ответов; «неудовлетворительно» - менее 50 % правильных ответов.
Оценивание второго этапа ( часть Б) проводится по следующим критериям :
«отлично»:
- задание выполнено в полном объеме, без допущения неточностей и ошибок.
«хорошо»:
- задание выполнено, но не определено основное машинное время. задание выполнено в полном объеме, но допущены несущественные ошибки при расчетах.
«удовлетворительно»:
- задние выполнено не в полном объеме, но без ошибок; допущены существенные ошибки при расчетах; задание выполнено небрежно.
« неудовлетворительно»:
- задание не выполнено.
На основании оценок по первому и второму этапу выставляется итоговая оценка.
Задания к экзамену
Часть А
А1.Вставьте в определение пропущенные слова:
«Заготовка – это предмет _____________, из которого изменением ______________, _____________, __________________ поверхности и _____________ изготавливают ______________.»

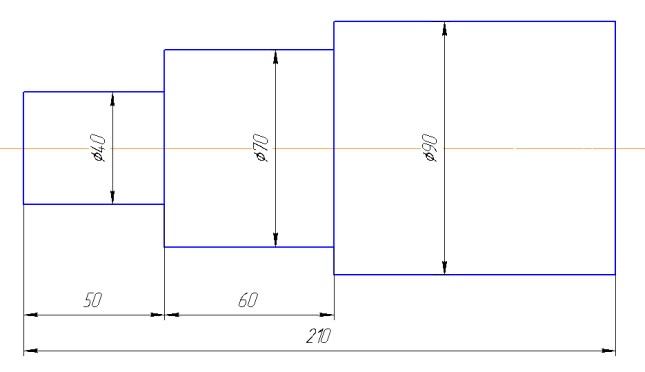

А2.Рассчитайте массу стальной заготовки, представленной на рисунке, круглого сечения (g=7,85 г/см3)
а) 7, 25 кг б) 5,39 кг
в) 9, 35 кг г) 10,41 кг
А3.Основное преимущество накатывания резьбы:
а) меньшая стоимость
б) меньший износ инструмента
в) высокая производительность
г) высокая прочность резьбы
д) все вышеперечисленные преимущества
А4.Глубину резания при сверлении определяют по формуле:
а)
б)
в)
г)
А5.Пластины для резцов могут быть:
а) трехгранные б) четырехгранные
в) пятигранные г) шестигранные
д) все вышеперечисленное

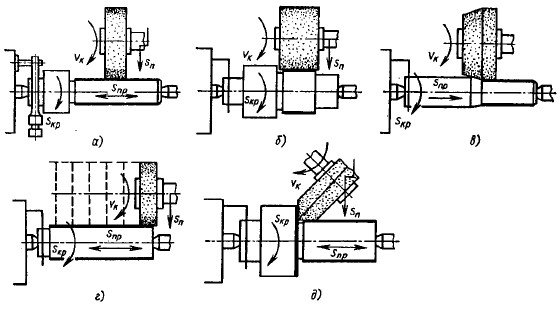

А6.Основные методы наружного шлифования (проведите соответствие):
1 | шлифование с продольной подачей | а) |
|
2 | шлифование с поперечной подачей | б) |
А7.Процесс получения неразъемного соединения за счет расплавления и совместной кристаллизации двух материалов:
а) пайка
б) сварка
в) склеивание
А8.Инструмент для обработки заготовок (преимущественно из металла) снятием стружки:
а) искровой инструмент
б) металлорежущий инструмент
в) ручной инструмент
г) все перечисленные способы
А9.Проведите соответствие названия инструмента и его рисунка:
1 | резец | а) |
|
2 | сверло | б) |
|
3 | фреза | в) |
|
4 | шлифовальный круг | г) |
|
5 | плашка | д) |
|
А10.Протяжки бывают:
а) круглые
б) шлицевые
в) шпоночные
г)многогранные
д) шпоночные
е) плоские
ж) все вышеперечисленные
А11.Сверление – это…
а) процесс обработки наружной цилиндрической поверхности
б) процесс обработки внутренней цилиндрической поверхности
в) все вышеперечисленные способы
А12.Самый производительный способ нарезания резьбы:
а)резцами
б) фрезами
в) плашками
г) все вышеперечислененные
А13.В зависимости от назначения и вида обрабатываемой поверхности фрезы бывают:
а) концевые
б) торцевые
в) дисковое г) фасонное
д) все вышеперечисленные
А14.Абразивные материалы, применяемые при шлифовании:
а) естественные
б) искусственные
в) все вышеперечисленные
А15.Исходным документом для разработки чертежа заготовки является:
а) чертеж детали;
б) технологические указания
на изготовление заготовки;
в) технологический припуск;
г) специальные требования к заготовке
А16.Типы сварных соединений ( установите соответствие):
1 | стыковая | а) |
|
2 | нахлесточная | б) |
|
3 | угловая | в) |
|
4 | тавровая | г) |
|
5 | с накладкой | д) |
|
А17.Крепление режущих элементов резца может быть:
|
