Геодезия Рабочая тетрадь для студентов 35.03.01 (стр. 6 )

Водораздельные линии                        Водосливные линии

А Б Р И С

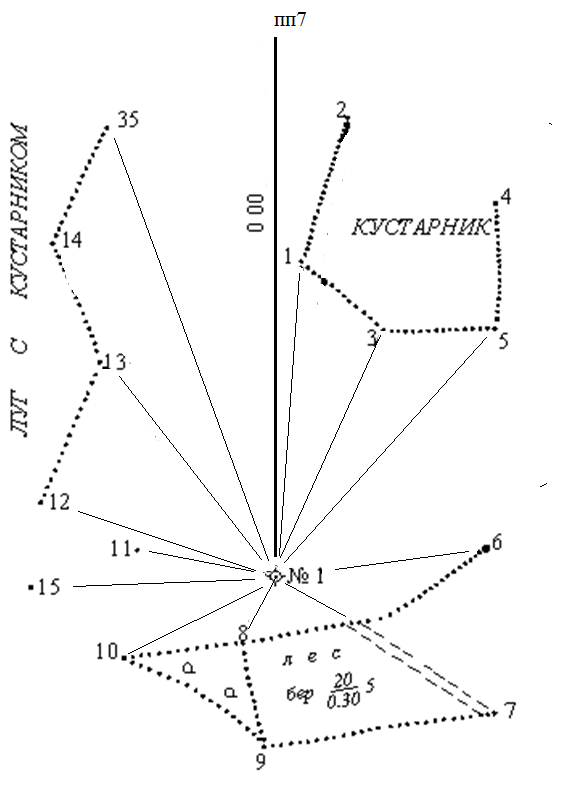

Станция №1

АБРИС

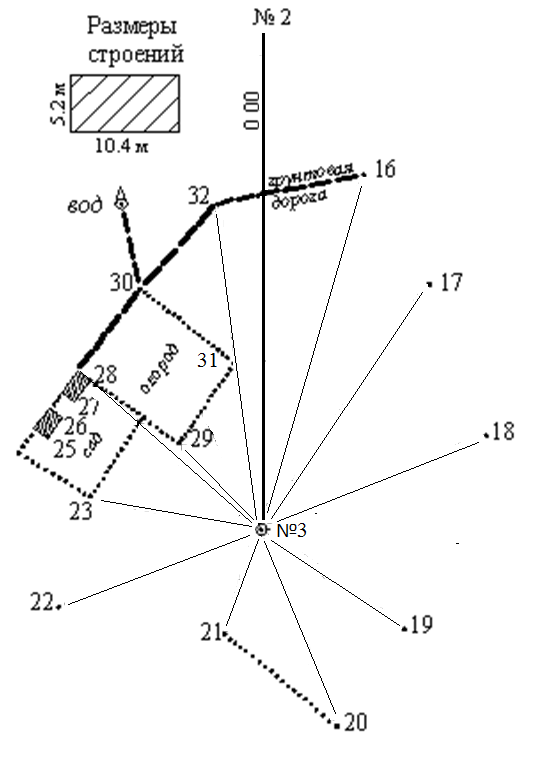

Станция №3

АБРИС

Станция №4

Привязка объектов местности

Таблица значений измеренных углов
№ станции	Наблюдаемые точки	Отсчет при КЛ	Угол
пп7	Камень №1	350  171 3330  371
№1	№5 Камень пп7	00  001 440  121 740  281
№5	№1 Камень	1350  481 410  401

Таблица значений измеренных углов
№ станции	Наблюдаемые точки	Отсчет при КЛ	Угол
№6	вод. башня №2	170  301 3340  551
№2	№3 вод. башня №6	00  001 180  191 370  511
№3	№2 вод. башня	2200  511 1900  181

Лабораторная работа № 13

Изучение устройства и поверок нивелира. Измерение и вычисление превышений

  Цель. Изучить устройство и освоить методику выполнения поверок нивелира и определение превышений. Приобрести практические навыки юстировок.

Пособия, материалы, приборы, принадлежности. Комплект нивелира и нивелирные рейки, бланки задания. Работу оформить в виде реферата.

Выполнил  ___________________

Принял  ___________________

Лабораторная работа № 14

Обработка журнала геометрического нивелирования вдоль трассы

проектируемой  лесовозной дороги.

Исходные данные: 1км

отметка репера, м	угол поворота / радиус	Азимут 1 участка	Предельный уклон
№ 000	№1

Исходные данные выбрать из таблицы 2.

Исходные данные по вариантам                                 Таблица 2

№	Реп.305	Реп.1	б1	R1	А	Rвып	Rвог
1	100,000	90,940	25°25'	500	97°	4900	2800
2	102,000	92,913	25°35'	490	111°	5200	2300
3	105,000	95,930	25°45'	480	117°30'	5000	2600
4	108,000	98,911	25°55'	470	124°45'	4400	2400
5	110,000	100,914	30°10'	460	139°25'	4600	2300
6	113,000	103,955	31°40'	450	142°30'	4800	2100
7	115,000	105,910	32°58'	440	147°15'	4200	2200
8	117,000	107,957	41°14'	430	150°45'	5500	2600
9	120,000	110,905	41°35'	420	154°15'	5600	2600
10	125,000	115,944	42°32'	410	159°30'	4700	2400
11	130,000	120,964	43°43'	400	162°45'	5200	2800
12	132,000	122,950	44°55'	390	164°15'	5400	2700
13	135,000	125,910	45°12'	380	168°30'	4600	2300
14	137,000	127,930	45°51'	370	171°00'	4800	2400
15	142,000	132,910	46°14'	360	174°15'	4500	2300
16	146,000	135,900	46°25'	350	178°30'	4900	2100
17	150,000	140,958	46°47'	340	179°45'	5200	2200
18	154,000	144,905	47°15'	330	185°00'	5000	2600

19	157,000	147,901	47°33'	320	190°15'	4400	2800
20	160,000	150,910	47°54'	310	196°30'	5200	2300
21	162,000	152,959	48°15'	300	205°45'	5000	2600
22	166,000	156,958	48°38'	290	217°00'	4400	2400
23	169,000	159,930	49°27'	280	223°15'	4600	2300
24	173,000	163,902	49°23'	270	227°30'	4800	2100
25	177,000	167,971	50°35'	260	232°45'	4200	2200
26	181,000	171,954	50°48'	290	247°00'	5500	2600
27	185,000	175,946	50°29'	300	255°15'	5600	2600
28	188,000	178,974	51°08'	310	264°30'	4700	2400
29	191,000	181,930	51°37'	320	279°45'	5200	2800
30	194,000	184,971	51°57'	330	284°00'	5400	2700

Журнал нивелирования

№ ст	№ ПК	Отсчёты	Превышения	Ср. превышения	Горизонт прибора	Отметки земли
задний	передн.	промеж.	+	–	+	–
I	Реп. 305	1236
6018
ПК0	2622
7405
II	ПК0	2629
7414
ПК1	0386
5168
III	ПК1	2446
7227
Х1	0845
5628
IV	Х1	2583
7369
ПК2	1403
6185
V	ПК2	2782
7566
ПК3	0411
5196
VI	ПК3	1283
6066
+45	0676
ПК4	1987
6769
VII	ПК4	1163
5947
+46	2589
ПК5	1222
6007
VIII	ПК5	1339
6125
+25	0624
ПК6	1944
6727

№ ст	№ ПК	Отсчёты	Превышения	Средние превышения	Горизонт прибора	Отметки земли
задний	передн.	промеж.	+	–	+	–
IX	ПК6	0561
5344
ПК7	2740
7524
X	ПК7	0329
5113
X2	2674
7455
XI	X2	0415
5200
ПК8	2757
7540
XII	ПК8	0605
5388
+63	0817
+10лев	0411
+20лев	0215
+20пр	2437
ПК9	2568
7354
XIII	ПК9	0567
5351
Х3	2449
7232
XIV	Х3	0493
5276
ПК10	2320
7106
XV	ПК10	1277
6059
Реп.1	2456
7237

Выполнил  ___________________
