Принял ___________________

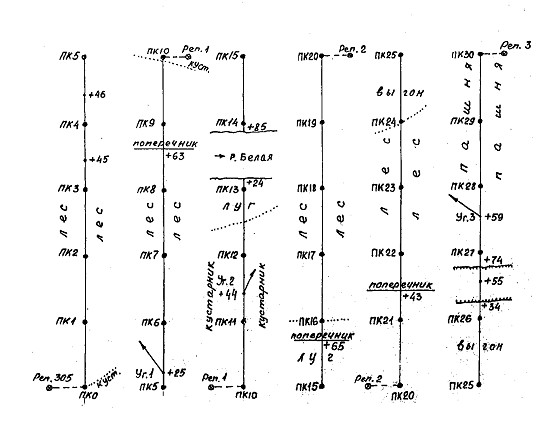

ПИКЕТАЖНАЯ КНИЖКА
Лабораторная работа № 15
Вычисление параметров горизонтальных кривых по трассе дороги
Вычисление пикетажных значений главных точек кривых.
Расчет элементов горизонтальной круговой кривой
Угол поворота трассы | Радиус кривой R (м) | Т (м) | К (м) | Д (м) | Б (м) |
ВУ-1 |
Рассчитывают пикетажное значение главных точек круговой кривой по форме проведенного ниже примера, в котором исходной величиной служит пикетажное значение вершины угла поворота «ПК5+48,00».
ВУ……ПК 5 + 48,00 -Т …… 81, 47 | Контроль ВУ……ПК 5 + 48,00 +Т …… 81,47 |
НК……ПК 4 + 66,53 +К …... 1 + 57,52 | ……ПК 6 + 29,47 -Д …… 5,43 |
КК……ПК 6 + 24,05 | КК……ПК 6 + 24,04 |
Расхождение между основными и контрольными результатами вычислений пикетажного значения КК допускается за счет округлений ±1см.
Примечание: в приведенных таблицах и последующем изложении принятые сокращения означают:
ВУ – вершина угла поворота, НК – начало кривой,
КК – конец кривой, К – кривая,
Т – тангенс, Д – домер,
Б – биссектриса.
Рассчитывают пикетажное значение главных точек круговой кривой исходной величиной служит пикетажное значение вершины угла поворота
ВУ……ПК -Т …… | Контроль ВУ……ПК +Т …… |
НК……ПК +К …... | ……ПК -Д …… |
КК……ПК | КК……ПК |
Выполнил ___________________
Принял ___________________
Лабораторная работа № 16, 17
Построение продольного и поперечного профилей по трассе проектируемой дороги. Графическое оформление продольного и поперечного профилей
Цель. Вычертить продольные и поперечные профили трассы дороги. Пособия, материалы, приборы, принадлежности. Миллиметровая бумага, журнал нивелирования с вычисленными отметками, пикетажная книжка, чертежные принадлежности
Продольные и поперечные профили трассы дороги составляют по материалам журнала геометрического нивелирования и пикетажной книжки и расчета пикетажных значений главных точек круговой кривой
Выполнил ___________________
Принял ___________________
Лабораторная работа № 18
Элементы теории погрешностей при обработке геодезических измерений
Цель. Рассмотреть методы нахождения наиболее надежного значения определяемой величины из ряда ее измерений и числовых характеристик точности, выражающих степень близости найденного значения к истинному. Исходные данные для решения задач выбрать по вариантам из таблицы 3.
Варианты и значения данных для решения задач 1,2,3,6.7.8
Таблица 3
Вариант № | Задание1 Х=137°43' | Задание 2 mS, м | Задание 3 yi = 4312,... | Задание 6 ll = 718,..., м | Задание 7 lв = 88є10'... | Задание 8 Р, м |
1 | 16,6" | 0,10 | 0,48 | 0,26 | .02,0" | 122,40 |
2 | 16,7" | 0,11 | 0,49 | 0,27 | 02,1" | 122,50 |
3 | 16.8" | 0,12 | 0,50 | 0.28 | 02,2" | 122,60 |
4 | 16,9" | 0,13 | 0,51 | 0,29 | 02,3" | 122,70 |
5 | 17,0" | 0,14 | 0,52 | 0,30 | 02,4" | 122,80 |
6 | 17,1" | 0,15 | 0,53 | 0,31 | 02,5" | 122,90 |
7 | 17,2" | 0,16 | 0,54 | 0,32 | 02,6" | 123,00 |
8 | 17,3" | 0,17 | 0,55 | 0,33 | 02,7" | 123,10 |
9 | 17,4" | 0,18 | 0,56 | 0,34 | 02,8" | 123,20 |
10 | 17,5" | 0,09 | 0,57 | 0,35 | 02,9" | 123,30 |
11 | 17,6" | 0,19 | 0,58 | 0.36 | 03,0" | 123,40 |
12 | 17,7" | 0.08 | 0,59 | 0,37 | 03,1" | 123,50 |
13 | 17,8" | 0,20 | 0,60 | 0,38 | 03,2" | 123,60 |
14 | 17,9" | 0,07 | 0,61 | 0,39 | 03,3" | 123,70 |
15 | 18,0" | 0,21 | 0,62 | 0,40 | 03,4" | 123,80 |
16 | 16,5" | 0,06 | 0,63 | 0,41 | 03,5" | 123.90 |
17 | 16,4" | 0,22 | 0,64 | 0,42 | 03,6" | 124,00 |
18 | 16,3" | 0,05 | 0,65 | 0,43 | 03,7" | 124,10 |
19 | 16,2" | 0,23 | 0,66 | 0,44 | 03,8" | 124,20 |
20 | 16,1" | 0,04 | 0,67 | 0,45 | 03,9" | 124,30 |
21 | 16,0" | 0,24 | 0,68 | 0,46 | 04,0" | 124,40 |
22 | 15,9" | 0,03 | 0.69 | 0,47 | 04,1" | 124,50 |
23 | 15,8" | 0,25 | 0,70 | 0,48 | 04,2" | 124,60 |
24 | 15,7" | 0,26 | 0,71 | 0,49 | 04,3" | 124.70 |
25 | 15,6" | 0,27 | 0,72 | 0,50 | 04,4" | 124,80 |
26 | 15,4" | 0,28 | 0,73 | 0,51 | 04,5" | 124,90 |
27 | 15.3" | 0,29 | 0,74 | 0,52 | 04,6" | 125,00 |
28 | 15,2" | 0,30 | 0,75 | 0,53 | 04,7" | 125,10 |
29 | 15,1" | 0,31 | 0,76 | 0,54 | 04,8" | 125,20 |
30 | 15,0" | 0,32 | 0,77 | 0,55 | 04,9" | 125,30 |
Варианты и значения данных для решения задач 14,15,16,17
Продолжение таблицы 3
вариант № | Задание 14 | Задание 15 | Задание16 f, мм | Задание 17 | |||
НА, м | L, км | n1 | n4 | n1 | f! в | ||
1 | 149,350 | 6.3 | 5 | 16 | -26 | 12 | 3,6 |
2 | 149,355 | 6,4 | 6 | 38 | -27 | 13 | - 3,7 |
3 | 149,360 | 6,5 | 7 | 37 | -28 | 14 | 3,8 |
4 | 149,365 | 6,6 | 8 | 36 | -29 | 15 | -3,9 |
5 | 149,370 | 6,7 | 9 | 35 | -30 | 16 | 4,0 |
б | 149,375 | 6,8 | 10 | 34 | -31 | 37 | - 4,1 |
7 | 149,380 | 6,9 | 11 | 33 | -32 | 18 | 4,2 |
8 | 149,385 | 7,0 | 12 | 32 | -33 | 19 | - 4,3 |
9 | 149,390 | 7,1 | 13 | 31 | -34 | 20 | 4,4 |
10 | 149,395 | 7,2 | 14 | 30 | -35 | 21 | -4,5 |
11 | 149,400 | 7,3 | 15 | 29 | -36 | 22 | 4,6 |
12 | 149,405 | 7,4 | 16 | 28 | -37 | 23 | - 4,7 |
13 | 149,410 | 7,5 | 17 | 27 | -38 | 24 | 4,8 |
14 | 149,415 | 7,6 | 18 | 26 | -39 | 25 | - 4,9 |
15 | 149,420 | 7,7 | 19 | 25 | -40 | 26 | 5,0 |
16 | 149,425 | 7,8 | 20 | 24 | -41 | 27 | -5,1 |
17 | 149,430 | 7,9 | 21 | 23 | -42 | 28 | 5,2 |
18 | 149,435 | 8,0 | 22 | 22 | -43 | 29 | -5,3 |
19 | 149,440 | 8,1 | 23 | 21 | -44 | 30 | 5,4 |
20 | 149,445 | 8,2 | 24 | 20 | -45 | 31 | -5,5 |
21 | 149,450 | 8,3 | 25 | 19 | -46 | 32 | 5,6 |
22 | 149,455 | 8,4 | 26 | 18 | -47 | 33 | -5,7 |
23 | 149,460 | 8,5 | 27 | 17 | -48 | 34 | 5,8 |
24 | 149,465 | 8,6 | 28 | 16 | -49 | 35 | -5,9 |
25 | 149,470 | 8,7 | 29 | 15 | -50 | 36 | 6,0 |
26 | 149,475 | 8,8 | 30 | 14 | -51 | 37 | -6,1 |
Задача 1. Оценка точности результатов измерений по истинным погрешностям
|
