w Узел управления услугами SMP (service management point). Это операторская кон­соль, через которую можно управлять параметрами и конфигурацией сер­виса во время его эксплуатации.

w Узел создания услуг SCEP (service creation environment point). Это компью­тер, содержащий среду создания услуг SCE (service creation environment) – про­грам­мные средства конструирования, модификации и тестирования ус­луг до начала их эксплуатации. Сервисы конструируются как комбинации из стандартизован­ного набора универсальных сервис-блоков SIB (service-inde­pendent block).

Рисунок 9.1 - Структура интеллектуальной сети

SS7 содержит набор протоколов для взаимодействия узлов интеллектуальной сети. Базовые протоколы, реализующие транспортную среду, называются MTP (Message Transfer Part) и SCCP (Signaling Connection Control Part). На их основе работает прото­кол для управления голосовыми соединениями (звонками) – ISUP (ISDN user part), а также протокол для удалённого вызова программных процедур –TCAP (Transaction Ca­pabilities Application Part). Через эти протоколы узлы SCP (компьютеры) удалённо уп­ра­вляют узлами SSP (АТС) и их «интеллектуальной периферией», а также взаимо­дей­ствуют SDP (базами данных). Протоколы взаимодействия между SCP, SMP и SCEP по­ка не определены, поэтому разработчики реализуют их самостоятельно на основе TCP/IP или X.25.

На основе SS7 можно реализовывать такую сетевую услугу, как роуминг в мобиль­ных сетях. Например, сотовые сети стандарта GSM базируются на подсистемах MAP (Mobile Application Part), работающей поверх TCAP, и BSSAP (Base Station System Man­agement Application Part) – частях стандарта SS7.

11. ПРАКТИЧЕСКАЯ  РАБОТА № 10

Тема:  «Информационные сети»

Цель работы:  Изучить назначение, структуру построения и состав оборудования интеллектуальной сети.

Информационные сети — это сети, предназначенные для обработки, хранения и передачи данных. На сегодняшний день трудно представить работу современного офиса без локальной вычислительной сети (ЛВС, LAN – Local Area Network). Без информационно-вычислительной сети сейчас не обходится ни одно предприятие. Локальная информационно-вычислительная сеть представляет собой логически разделенную на структурные подсистемы кабельную систему здания или группы зданий, которая включает в себя кабельную локальную сеть, активное сетевое оборудование, серверы и рабочие станции.

Функциональное назначение локальной информационно-вычислительной сети — создание единого информационного пространства организации.

ЛВС обеспечивает:

Высокоскоростную многоуровневую коммутацию; Контроль и разграничение доступа к сетевым ресурсам; Доступ к локальным сетевым устройствам (принтеры, сканеры...); Доступ к сети Интернет.

Ресурсы сети – это данные, приложения и периферийные устройства, такие, как диск, принтер, модем и т. д. В такой системе любое из подключенных устройств может использовать сеть для передачи или получения информации. Преимущества, получаемые после объединения отдельных ПК в сеть: возрастает мобильность и оперативность работы. В сети можно организовать доступ всех пользователей к единому информационному ресурсу (например, базе данных), расположенному на одном компьютере. Обработка централизованных информационных ресурсов на разных ПК называется распределенной обработкой данных, снижаются затраты на аппаратное обеспечение в расчете на одного пользователя. Это достигается за счет совместного использования дискового пространства, дорогих высококачественных внешних устройств (лазерных принтеров, сканеров, плоттеров). Повышается системы в целом, поскольку при поломке одного устройства исполнение его функций может взять на себя другое.

 Снижаются затраты на программное обеспечение (ПО). Совместное использование дискового пространства позволяет разместить сетевые версии ПО на диске одного компьютера, что, кроме значительной экономии места на диске позволяет снизить затраты на ПО. В этом случае на локальных компьютерах дисковая подсистема вообще может отсутствовать.

 Упрощается обслуживание, резервное копирование и снижает затраты на поддержание целостности ПО.

По виду конфигурации компьютерных сетей можно выделить следующие:

Локальные вычислительные сети (ЛВС) – несколько компьютеров объединены в сеть и расположены на незначительном расстоянии друг от друга (в пределах комнаты или здания). В таких сетях не требуется специальных устройств для передачи данных на расстояние.

Глобальные вычислительные сети (ГВС) используют для передачи данных общедоступные каналы для передачи данных (телефонные линии, модемы и др.).

Часто выделяют корпоративные вычислительные сети – это компьютерные сети в рамках одного предприятия, которые характеризуются удаленностью расположения ПЭВМ в сети и, как следствие, наличием скоростных каналов и использованием общедоступных каналов для связи.

Иерархия компьютерных сетей может быть представлена в следующем виде:

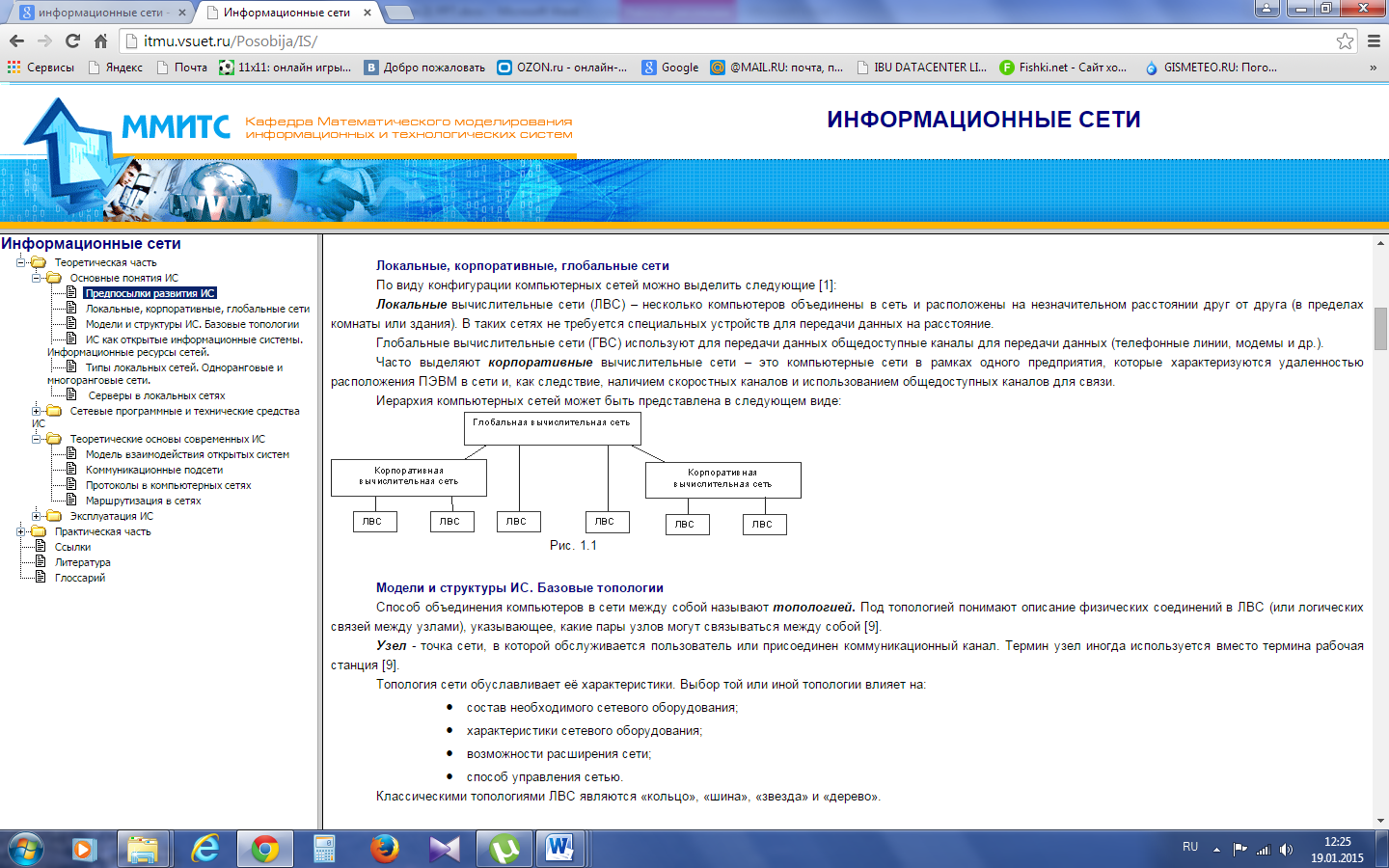

Рисунок 10.1 – Структура информационный сети

Способ объединения компьютеров в сети между собой называют топологией. Под топологией понимают описание физических соединений в ЛВС (или логических связей между узлами), указывающее, какие пары узлов могут связываться между собой.

Узел - точка сети, в которой обслуживается пользователь или присоединен коммуникационный канал. Термин узел иногда используется вместо термина рабочая станция.

Топология сети обуславливает её характеристики. Выбор той или иной топологии влияет на:

 состав необходимого сетевого оборудования;

 характеристики сетевого оборудования;

 возможности расширения сети;

 способ управления сетью.

Классическими топологиями ЛВС являются «кольцо», «шина», «звезда» и «дерево».

Кольцо - топология ЛВС, в которой каждая рабочая станция соединена с двумя другими рабочими станциями, образуя петлю (кольцо).

Данные передаются от одной рабочей станции к другой в одном направлении (по кольцу). Каждый ПК работает как повторитель, ретранслируя сообщения к следующему ПК. При этом данные передаются от одного компьютера к другому как бы по эстафете (рис. 1.2). Сеть данной топологии имеет хорошо предсказуемое время отклика, определяемое числом рабочих станций

Шина - топология ЛВС, к которой все рабочие станции присоединены к единому кабелю. К оконечным контактам кабеля присоединяется оконечная нагрузка (терминатор) - электрическая схема, подавляющая нежелательные отражения сигнала.

В такой топологии все станции прослушивают все сообщения в кабеле. Рабочая станция отбирает адресованные ей сообщения, пользуясь адресной информацией, содержащейся в сообщении. До последнего времени шинная топология, как наиболее простая, являлась наиболее распространенной.

Звезда. Недостатков, присущих топологиям “шина” и “звезда”, лишено соединение компонентов ЛВС по топологии типа “звезда”. В этом случае компьютеры объединяются посредством специального устройства, называемого концентратором (hub - хаб). Таким образом, топология «звезда» предполагает присоединение рабочих станций в единой точке (рис. 1.4).

Концентраторы (многопортовые повторители), пришедшие на смену «общему» кабелю, создали более гибкую и удобную основу для создания ЛВС. Концентратор работает как повторитель, передавая сигнал, поступивший на один из портов, без изменения на остальные порты. Следовательно, каждый компьютер «слышит» весь график в сети, как если бы это была «широковещательная» сеть с общим кабелем. Все разъемные соединения оказываются сосредоточенными в одном месте, упрощая тем самым подключение дополнительных узлов в сеть. Среди концентраторов выделяются активные и пассивные.

1. Активные концентраторы регенерируют и передают сигналы так же, как это делают репитеры (повторители сигналов). Иногда их называют многопортовымирепитерами – они имеют от 8 до 16 портов для подключения компьютеров.

2. Некоторые типы концентраторов являются пассивными, например монтажные панели или коммутирующие блоки. Они просто пропускают через себя сигнал как узлы коммутации, не усиливая и не восстанавливая его. Пассивные концентраторы не надо подключать к источнику питания.

3. Гибридными называются концентраторы, к которым можно подключать кабели различных типов. Сети, построенные на концентраторах, легко расширить, если подключить дополнительные концентраторы.

Использование концентраторов дает ряд преимуществ. Разрыв кабеля в сети с обычной топологией «линейная шина» приведет к «падению» всей сети. Между тем разрыв кабеля, подключенного к концентратору, нарушит работу только данного сегмента. Остальные сегменты останутся работоспособными.

Топология «звезда» обеспечивает высокую надежность, большую мобильность, сокращает время простоя в, значительно уменьшает время поиска неисправностей в системе. Выход из строя любого соединения приведет к отказу только одного устройства, не оказывая никакого влияния на работу остальной сети.

Топология “дерево” является более сложной реализацией топологии “звезды”. В топологии “дерево” петли не допускаются. То есть между любыми двумя узлами существует только один маршрут.

Для создания топологии “дерево” необходимо, чтобы концентраторы имели возможность каскадирования, то есть подключения к концентратору верхнего уровня концентраторов нижнего. Для этого концентратор должен иметь два вида портов:

 порт связи “вниз” (LAN downlik port) - используется для подключения устройств к сети. Подобные порты требуются для включения в сеть всех конечных узлов и концентраторов более низких уровней.

 порт связи “вверх” (LAN upling port) - предназначен для каскадирования концентраторов, с его помощью подключается концентратор низкого уровня к концентратору высокого уровня. Обычно допускается до трех уровней каскадирования.

Каскадирование концентраторов позволяет увеличить расстояние между крайними узлами сети и общее количество узлов (каждый из концентраторов имеет ограниченное число портов 4, 8, 12, 16, 24, 48).
