Кабель ТСтШп имеет аналогичную емкость и конструкцию за исключением того, что изоляция токопроводящих жил воздушно-бумажная, а поясная изоляция выполнена из трех слоев кабельной бумаги. Пример маркировки: ТСтШп-З00х2х0,5.

Кабели ТПСтШп и ТСтШп можно прокладывать непосредственно в грунт. Применение алюминиевых оболочек в городских телефонных кабелях общего назначения не дает технико-экономических преимуществ по сравнению со стальными оболочками. При прокладке кабелей в грунте поверх влагозащитной оболочки накладывается броня из двух плоских стальных лент, при этом марка кабеля будет ТПАБп.

Одночетверочные кабели КСПП-1Ч4 имеют медные жилы диаметром 0,9 или 1,2мм, изолированные полиэтиленом толщиной 0,7—0,8мм. Поверх изолированных жил накладывается поясная изоляция из полиэтилена толщиной 0,8±0,1мм и алюминиевый экран толщиной 0,1—0,15мм. Снаружи располагают защитную полиэтиленовую оболочку толщиной 1,8±0,3мм. Изготовляются также бронированные варианты этого кабеля: КСППБ-1Ч4 - бронированный стальными лентами толщиной 0,1мм и КСППК-1Ч4 - бронированный круглыми стальными проволоками диаметром 1,2мм.

Однопарные кабели имеют медные жилы диаметром 0,8; 1,0; 1,2мм (ПРППМ) или алюминиевые жилы диаметром 1,6мм (ПРППА). Пара жил изолирована полиэтиленом, поверх которого расположена полиэтиленовая оболочка.

Рисунок 1.1  Рисунок 1.2

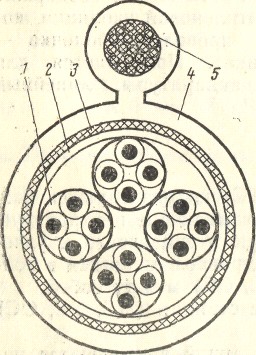

Рисунок 1.1 - Подвесной  кабель сельской связи КСППС-4Ч4Ч0.9: 1 - четверка; 2- поясная изоляция из полиэтилена; 3- алюминиевый экран; 4-  внешняя полиэтиленовая оболочка; 5- стальной трос.

НЕ нашли? Не то? Что вы ищете?

Рисунок 1.2 - Однопарный кабель СТС и радиофикации типа ПРПП-1Ч2Ч1,2: 1- жилы (медь, алюминий); 2- изоляция; 3-  оболочка.

Междугородные симметричные кабели

Симметричные междугородные кабели предназначены для строительства междугородных кабельных магистралей и линий зоновых сетей, уплотняемых высокочастотной. аппаратурой.

Симметричные междугородные кабели имеют следующие модификации:

МКС - с кордельно-полистирольной изоляцией в свин­цовой оболочке;

МКСА - то же, в алюминиевой оболочке;

МКССт — то же, в стальной оболочке;

МК - с кордельно-бумажной изоляцией в свинцовой оболочке.

Все кабели с кордельно-полистирольной изоляцией имеют идентичную конструкцию сердечника, состоящего из одной, четырех и семи четверок, с жилами диаметром 1,2 мм. Кабели с кордельно-бумажной изоляцией типа МК имеют емкость 3Ч4, 4Ч4, 7Ч4, а также 13Ч2, 21Ч2 и 32Ч2. Кабели предназначены для уплотнения 24- и 60-канальной аппаратурой.

Магистральные кабели МКС с кордельно-полистирольной  изоляцией в свинцовой оболочке выпускаются с числом высокочастотных четверок 1, 4 и 7. Кроме того, кабели емкостью-4Ч4 могут иметь пять, а 7Ч4 шесть сигнальных жил. Диаметр медных токопроводящих жил высокочастотных четверок — 1,2мм, сигнальных жил — 0,9мм. В зависимости от конструкции защитных покровов кабели маркируются:

МКСГ - в свинцовой оболочке, голый;.

МКСБ - бронированный стальными лентами;

МКСБв - бронированный стальными лентами, свинцовая оболочка защищена поливинилхлоридным шлангом или лентами;

МКСК - в кругло проволочной броне;

МКСКв - бронированный круглыми проволоками, свинцовая оболочка защищена поливинилхлоридным шлангом или лентами;

МКСБГ - бронированный стальными лентами с антикоррозионным покровом из компаунда (без наружного джутового покрытия).

Первая пара каждой четверки состоят из жил красного и желтого цветов, вторая пара — из жил синего и зеленого цветов (рис. 1.3). В центре четверок имеется полистирольный кордель диаметром 1,1мм. Поверх кабельного сердечника накладывается поясная изоляция из шести — восьми слоев кабельной бумаги и свинцовая влагозащитная оболочка.

Кабели МКСА (рис. 1.4) с кордельно-полистирольной изоляцией в алюминиевой оболочке имеют аналогичную конструкцию сердечника и емкость. Поверх алюминиевой оболочки накладывается слой битумного компаунда и полиэтиленовый шланг. В зависимости от рода защитных покровов кабели маркируются:

МКСАШп - в алюминиевой оболочке и полиэтиленовом шланге;

МКСАБп - то же, с броней из стальных лент и наружным джутовым покровом;

МКСАБпШп - то же, с броней из стальных лент и наружным полиэтиленовым шлангом;

МКСБпГ - то же, с броней из стальных лент с противокоррозийным наружным покрытием;

МКСАКпШп - то же, с броней из круглой проволоки и наружным полиэтиленовым шлангом.

Кабели МКССт с кордельно-полистирольной изоляцией в стальной гофрированной оболочке выпускаются емкостью 4Ч4 и 7Ч4. Поверх поясной изоляции из четырех слоев кабельной бумаги наложен экран из алюминиевой фольги толщиной 0,2мм. Под экраном проложена медная проволока диаметром 0,4мм для уменьшения его сопротивления, а поверх наложена пластмассовая. или бумажная лента. Сердечник кабеля заключен в стальную гофрированную оболочку со сварным продольным швом, толщина оболочки 0,4мм. Снаружи располагается полиэтиленовый шланг толщиной 2,5мм. Строительная длина кабеля 825м. Конструкция кабеля приведена на рис.1.5.

Рис.1.3 - Поперечное сечение кабеля        Рис.1.4  - Поперечное сечение кабеля

МКС-4Ч4Ч1.2                                  МКСА-4Ч4Ч1.2

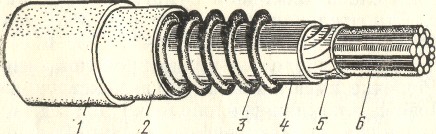

Рисунок 1.5 - Кабель в стальной гофрированной оболочке:

1— шланг; 2 — подклеивающий слой; 3—стальная оболочка; 4 — алюминиевый экран; 5 — поясная изоляция; 6 — жилы.

Определенное применение находят междугородные кабели с кордельно-бумажной изоляцией в свинцовой оболочке, которые по роду защитных покровов подразделяются на следующие типы:

МКГ— голый без брони

МКБ — бронированный стальными лентами;:

МКП — бронированный плоскими проволоками;

МКК — бронированный круглыми проволоками;.

МКБГ — бронированный стальными лентами с антикоррозийным покрытием, без наружного джутового покрытия.

В зависимости от конструкции сердечника кабели могут быть: однородными, состоящими из трех, четырех или семи высокочастотных четверок звездной скрутки с медными токопроводящими жилами диаметром 1,2мм; комбинированными, включающими помимо высокочастотных четверок экранированные пары с токопроводящими жилами 1,4мм.

Комбинированные кабели с высокочастотными, низкочастотными и экранированными элементами применяются для организации по одной и той же линии магистральных, зоновых и служебных связей, а также для передачи программ вещания. К ним относятся: 21-парный кабель емкостью 9Ч4 с тремя экранированными парами, 32-парный кабель емкостью 14Ч4 с четырьмя экранированными парами и 13-парный кабель емкостью 6Ч4 с одной экранированной парой. Кроме того, кабели могут содержать сигнальные жилы диаметром 0,9мм.

Токопроводящие жилы высокочастотных четверок диаметром 1,2мм изолируются бумажным корделем диаметром 0,81мм и двумя лентами из кабельной бумаги К-17. Строительная длина кабелей 850м.

Зоновые (внутриобластные) кабели

Для организации зоновой связи т. е. связи областного центра с районными, применяются одночетверочные кабели с полиэтиленовой и кордельно-полистирольной изоляцией, однокоаксиальные кабели ВКПАШп-2,1/9,7.

Известно несколько модификаций одночетверочных кабелей:

ЗКП-1Ч4 - с полиэтиленовой изоляцией и полиэтиленовой оболочкой;

ЗКВ-1Ч4 - с полиэтиленовой изоляцией и поливинилхлоридной оболочкой;

ЗКПАШп-1Ч4 — с полиэтиленовой изоляцией и алюминиевой оболочкой;

МКС-1Ч4-с кордельно-полистирольной изоляцией в свинцовой и алюминиевой оболочках.

Зоновые кабели с полиэтиленовой изоляцией и пластиковой оболочкой в зависимости от конструкции защитного покрова маркируются следующим образом: ЗКП - в полиэтиленовой оболочке;

ЗКПБ - то же, с ленточной броней;

ЗКПК - то же, с круглопроволочной броней;

ЗКВ - в поливинилхлоридной оболочке;

ЗКВБ - то же, с ленточной броней;

ЗКВК. - то же, с круглопроволочной броней.

Сердечник кабелей состоит из одной высокочастотной четверки звездной скрутки. Токопроводящие жилы - медные диаметром 3.2 мм. Изоляция - сплошной полиэтилен радиальной толщины 1,1мм. Изолированные жилы скручены вокруг полиэтиленового центрирующего корделя диаметром 1,8мм. Жилы первой пары имеют цвета красный и желтый (натуральный), второй пары - синий и зеленый. Поверх четверки заполнение из полиэтилена с бутилкаучуком, диаметр по заполнению 11,4 мм. Поверх заполнения наложен экран из алюминиевых или медных лент толщиной соответственно 0,15 и 0,10 мм. Между алюминиевыми лентами размещены две медные луженые проволоки диаметром 0,3—0,5мм. Экран покрыт слоем битумного компаунда, поверх которого накладывается оболочка из полиэтилена в кабелях типа ЗКП и поливинилхлорида в кабелях 3КВ. Толщина оболочки 2,2мм.

Кабель ЗКПА-4Ч4 с полиэтиленовой изоляцией в алюминиевой оболочке в зависимости от вида защитного покрова маркируется следующим образом:

ЗКПАШп - в алюминиевой оболочке;

ЗКПАБп — то же, с ленточной броней;

ЗКПАКпШп - то же, с круглопроволочной броней.

Кабель состоит из одной высокочастотной четверки звездной скрутки (рис.3.6). Токопроводящие жилы — медные диаметром 1,2мм. Изоляция — сплошной полиэтилен радиальной толщины 1,1мм. Жилы скручены вокруг сердечника — корделя из полиэтилена диаметром 1,3мм. Поверх четверки накладываются заполнение из полиэтилена и алюминиевая влагозащитная оболочка толщиной 1,0мм. Снаружи накладываются слой битумного компаунда и полиэтиленовый шланг радиальной толщины 2,5мм. Конструкция защитных покровов аналогична кабелям ЗК с пластмассовой оболочкой.

Однокоаксиальный кабель ВКПАШп-2,1/9,7 предназначен для организации зоновой связи.

Рассматриваемый кабель (рис. 1.7) имеет следующие модификации:
