Выпускная квалификационная работа Тема: "Модернизация оперного генератора и усилителя промежуточной частоты аварийного передатчика" (стр. 4 )

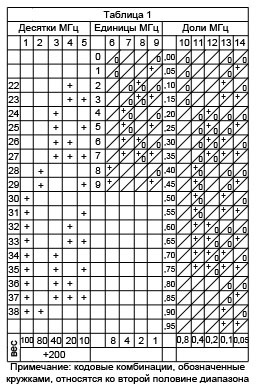

Таблица 1

Для облегчения пересчета кодовых комбинаций в частоту каждому проводу управления приписан условный "вeс", указанный в нижней строке таблицы 1. Если частота находится в 1 половине ДЦВ диапазона, то для перехода от кода к частоте нужно сложить "веса" включенных проводов и прибавить постоянное слагаемое "200". Например:

В этом случае под током должны находиться провода управления с "весами": 40; 20; 4; 2; 1; 0,2; 0,1; 0,05. Если частота находится во 2-ой половине ДЦВ диапазона, то "вес" 2-ой группы нужно предварительно вычесть из 9, а "вес" 3-ей группы из 0,95. Например:

В этом случае под током должны быть провода с "весами" 100; 40; 20; 2; 0,4 и 0,2. В УКВ диапазоне устанавливаемая частота соответствует определенным образом частоте второй половины ДЦВ диапазона (304 + 370 МГц).

Закон соответствия определяется формулой:

fДЦВ = 3 fУКВ - 50.

Например, при настройке радиостанции в УКВ диапазоне на частоту 122/45 МГц с пульта управления должен поступать код, соответствующий частоте ДЦВ диапазона, равно: 3 x 122,45-50 = 317,35 МГц. В качестве датчиков кода в радиостанции используются два вида устройств: наборное - для набора любой волны и запоминающее - для установки ограниченного числа предварительно зафиксированных волн.

       Работу всей системы в целом можно проследить на конкретном примере. Пусть для установки опорной частоты на пульте управления набирается частота 267,35 МГц. Запоминающее (или наборное) устройство замыкает на корпус провода управления с "весами": 40; 20; 4; 2; 1; 0,2; 0,1 и 0,05.

       В датчике опорных частот срабатывают реле Р2, Р4 (дешифратор кварцев грубой сетки), Р6, Р7, Р8, Р9 (дешифратор кварцев 1-ой промежуточной сетки). Р12 (дешифратор кварцев 2-ой промежуточной сетки) и Р14, Р15 (дешифратор кварцев точной сетки).

       Принцип работы всех дешифраторов аналогичен и отличается лишь количеством переключаемых резонаторов. В качестве примера рассмотрим работу дешифратора 1-ой ПС. Кварцы этой группы соединены со схемой генератора через коммутирующее диоды Д15 - Д24. В зависимости от выбранной комбинации проводов на пульте управления один ив упомянутых диодов открыт и через него течет коллекторный ток генератора величиной примерно 3 мА. В результате на шине, соединяющей положительные электроды диодов Д15 - Д24 образуется потенциал ± (8 - 11)В и, в зависимости от величины сопротивления из групп R91 - R100, включенного последовательно с открытым диодом.

       Остальные диоды этой группы заперты, что делает невозможным возбуждение кварцевого генератора на всех кварцах групп, кроме кварца, соединенного со схемой генератора через открытый диод. При срабатывании реле Р6, Р7, Р8 и Р9 точка соединения сопротивлений R97, и R98 заземляется через замкнутые контакты реле Р9, Р8 и Р10. Напряжение запирания порядка +8В, формируемое из напряжения бортсети на делителе из резисторов R89, R90, через замкнутые контакты реле Р6 поступает на диодную часть дешифратора этой группы кварцев. В результате диоды Д15 - Д21 и Д23, Д24 оказываются запертыми напряжением порядка 7 – 10В. Напряжение запирания диодов Д15, Д16 формируется, цепью Д47, R91, R92, Д48 и R101; диодов Д17, Д18 - цепью Д49, R93, R94, Д50 и R101; диодов Д18, Д20 - цепью Д51, R95, R96, Д52; диодов Д24, Д24 - цепью Д55, R99, R100, Д56; диода Д21 - цепью Д53, R97 и замкнутые контакты реле Р9, Р8 и Р10.

       Аналогично подключаются выбранные кварцы к генераторам грубой сетки (через открытый диод Д10), 2-ой ПС (через открытый диод Д26), ТС (через открытый диод Д31) генератору половины диапазона (через открытый диод Д34 при замыкании на корпус провода, соединяющего точку соединения сопротивлений R119 и R120 с секторным переключателем механизма настройки). Таким образом, выбраны 5 кварцевых резонаторов, соответствующих настройке радиостанции на частоту 267,35 МГц.

       Для выбора сектора необходимо, чтобы одновременно с установкой опорной частоты релейный дешифратор ДОЧ замкнул на корпус один из пяти проводов управления секторным переключателем (СП) в блоке 84, в данном случае четвертый провод СП. Этот провод замыкает на корпус 3 и 8 контакты секторного переключателя В6, один из которых расположен в первой половине диапазона, а другой - во второй. Каждый контакт образует два сектора - четный и нечетный.

       В процессе поиска щетки секторного переключателя скользят по контактам. Когда щетки попадают в пятый сектор (верхняя часть третьего контакта переключается В6), замыкается на корпус провод "откр. ДОЧ" по цепи: общий токосъем верхние щетки - токосъем первой половины диапазона - контакты реле Р1 и Р2 - токосъем нечетных секторов - средние щетки - верхняя часть третьего контакта - четвертый провод секторного переключателя - контакты реле РЗ, Р4, Р2, блока ДОЧ - корпус (рис.8).

Пятый сектор соответствует поддиапазону частот, в котором находится частота 267,35 МГц. Когда частота ПГ в процессе поиска попадает в указанный поддиапазон, в ДОЧ отпирается диод Д23 и включается кварцевый генератор половины диапазона. За пределами выбранного сектора кварцевый генератор половины диапазона не работает, так как секторный переключатель размыкает цепь отпирания ДОЧ. Таким образом, включается прохождение сигнала по тракту ДОЧ при настройке ПГ на зеркальные частоты.

Рис.8. Схема электрическая принципиальная блока 7.

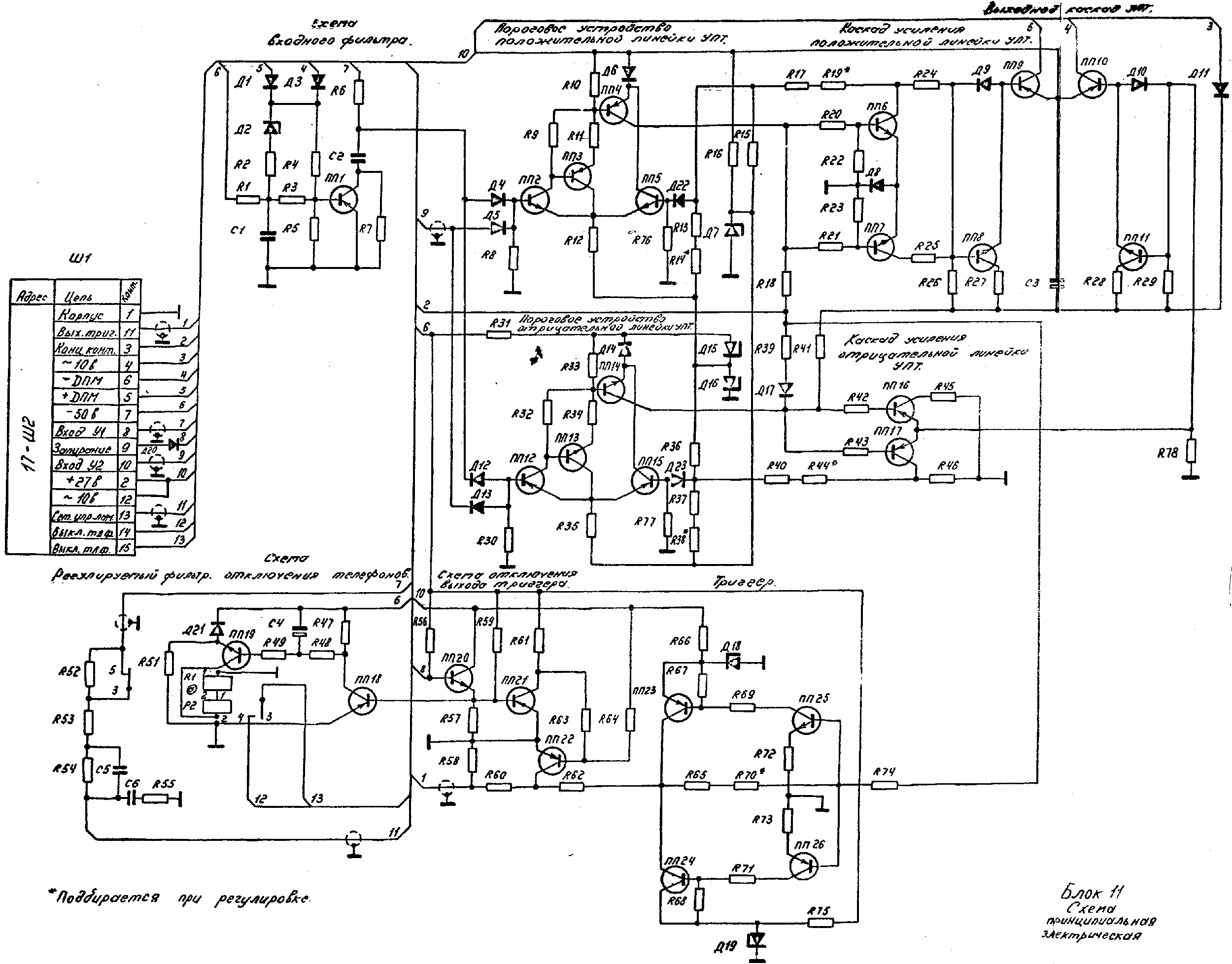

Рис.9. Схема электрическая принципиальная блока 11.

       Состояние триггера поиска в начале процесса настройки случайно. Предположим, что в исходном состоянии выходной сигнал триггера положителен. Воздействуя на вход УПТ, триггер через линейку усиления положительных сигналов отпирает выходной триод ПП9. Мост, образованный триодами ПП9 и ПП10 в блоке 11 (рис.9) и резисторами R2, R3 в блоке 97, разбалансируется. Двигатель Ml механизма настройки (рис.7), включенный в диагональ моста, начинает вращать оси всех КПЕ в направлении, соответствующем возрастанию частоты. Движение механизма в начале поиска в зависимости от исходного состояния триггера может быть направлено как в сторону положения настройки, так и в обратную. В последнем случае подвижная система механизма доходит до конца диапазона, где замыкается концевой микровыключатель В4, подключающий -50В через R2 ко входу триггера. Триггер опрокидывается и, воздействуя через УПТ, реверсирует двигатель, направляя его к положению настройки.



Рис.10. Механизм настройки.

       Если в начале поиска оси конденсаторов КПЕ вращаются в направлении, соответствующем убыванию частоты, то двигатель реверсируется в начале диапазона концевым микровыключателем ВЗ.

       В режиме поиска схемы управления фильтрами находятся в следующем состоянии (рис.5): транзисторы ПП18 и ПП19 открыты, реле Р1 - под током и размыкает свой контакт, благодаря чему фильтр оказывается развязанным от дискриминатора блока ДОЧ резистором R52. Транзистор ПП1 закрыт напряжением с выхода УПТ и отключает конденсатор С2 со входа УПТ. Реле Р2, как и реле Р1, тоже находится под током и своими контактами замыкает выход НЧ приемника, благодаря чему оператор не слышит в телефонах помехи, возникающие в процессе поиска.

       Схватывание ЧАП и переход к режиму удержания происходит следующим образом: в момент прохода механизмом положения настройки на вход УПТ поступает напряжение с выхода частотного дискриминатора, которым двигатель реверсируется. В силу инерционности механизма система совершает затухающие колебания вокруг положения настройки. Амплитуда колебаний в конце этого процесса такова, что частота ПГ выходит за пределы полосы удержания ЧАП. На выходе детектора ДОЧ появляется напряжение, отпирающее ключевой транзистор ПП22 в блоке 11, благодаря чему выход триггера отключается от УПТ. Одновременно сигнал с выхода детектора меняет состояние управляемого фильтра. Транзистор ПП18 запирается, с некоторой задержкой запирается и транзистор ПП19, реле Р1 отпускает и шунтирует резистор R52, реле Р2 тоже отпускает и подключает телефоны к выходу НЧ приемника. Коэффициент регулирования ЧАП резко возрастает, соответственно уменьшается скорость изменения напряжения дискриминатора, и двигатель останавливается. Конденсатор С1 в схеме фильтра перезаряжается, на базе транзистора ПП1 появляется отрицательный потенциал, транзистор отпирается и подключает конденсатор С2 фильтра на входе усилителя. Оба фильтра приходят в состояние, соответствующее режиму удержания. На этом процесс настройки заканчивается.

       В дальнейшем механический и электронный управляющий элементы работают совместно в режиме автоподстройки. Электронный управляющий элемент компенсирует быстрые возмущения, а механический управляющий элемент - медленные изменения частоты вызываемые различными дестабилизирующими факторами.

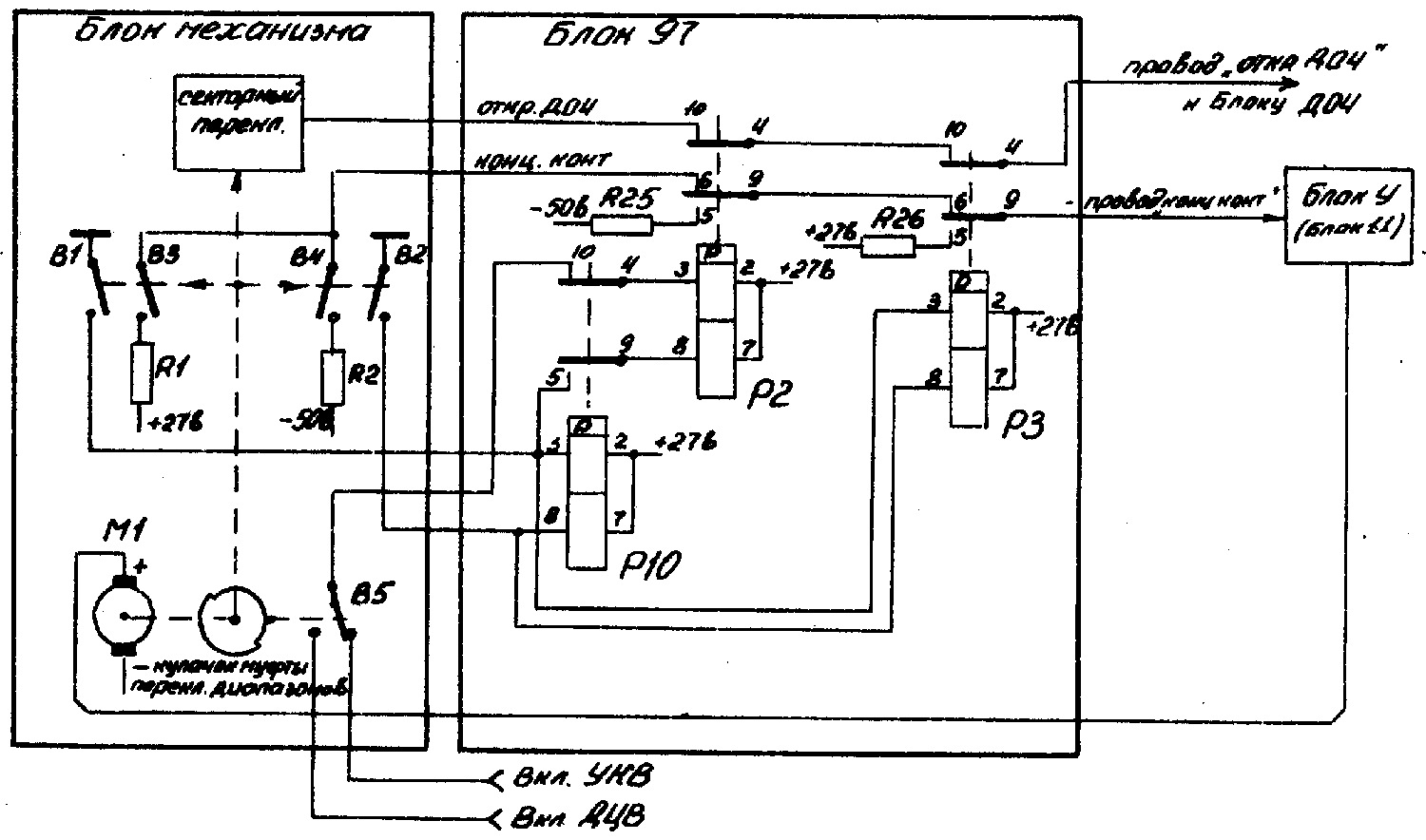

       При переходе радиостанции с ДЦВ на УКВ диапазон кулачок блока ВЧ приемника должен быть повернут на 180° и должна быть нажата ось, включающая УКВ катушки индуктивности в контурах блока ВЧ. Для этого механизм должен быть сначала развернут в сторону низших частот до упора, а затем до упора в сторону высших частот. Такой порядок работы механизма при смене диапазонов обеспечивается автоматически с помощью микропереключателей В1, В2, В5 (рис.6) и релейной схемы (реле Р2, РЗ, Р10 в блоке 97), соответствующим образом управляющими работой блока У.

       Управление двигателем в пределах угла поиска осуществляется микропереключателями В3 и В4. Управление двигателем при переходе на другой диапазон осуществляется с помощью микропереключателей B1, В2 и В5, изображенных на рис. 6. Изображенное на рис.6 положение В5 соответствует ДЦВ диапазону.
