При переходе на УКВ диапазон по проводу "ВКЛ. УКВ" подается корпус, что приводит к срабатыванию реле Р2. При срабатывании Р2 обрывается цепь открывания блока ДОЧ, при этом блок ДОЧ закрывается и настройка пропадает; кроме того, на провод «конц. конт» подается отрицательное напряжение через резистор R25, и механизм начинает двигаться к низшим частотам. Одновременно со стопорением об упор происходит срабатывание микропереключателей В2, В5. При этом срабатывают реле Р10 и Р3, а реле Р2 возвращается в исходное состояние.

       Муфта переключения диапазонов разрывает кинематическую цепь от двигателя к кулачку блока ВЧ и застопоривает его. По проводу "конц. конт" на блок У подается теперь положительное напряжение через резистор R26 и механизм, управляемый блоком У, начинает двигаться в сторону высших частот.

       Одновременно со стопорением об упор срабатывает микропереключатель В1 и происходит восстановление кинематической цепи к кулачку блока ВЧ приемника. Реле РЗ и Р10 возвращаются в исходное состояние. Управление блоком У возвращается к переключателям ВЗ, В4, цепь "откр. ДОЧ" восстанавливается, происходят нормальный поиск и настройка на соответствующую частоту.

Переход на ДЦВ диапазон происходит аналогично.

1.5. Принцип совместной работы основного и аварийного приемников на одну антенну радиостанции Р-832 М

       Совместная работа основного и аварийного приемников обеспечивается включением в антенно-фидерный тракт между блоком 108 и антенной направленного ответвителя (блок 37). Направленный ответвитель уменьшает взаимное влияние основного и аварийного приемников по высокой частоте.

НЕ нашли? Не то? Что вы ищете?

       При наличии напряжения высокой частоты на входе направленного ответвителя в главной линии возникает падающая электромагнитная волна и часть мощности поступает на вход основного приемника. Другая часть мощности за счет направленных свойств ответвителя и наличия связи между основной и вспомогательной линиями поступает на вход аварийного приемника.

       В диапазоне частот аварийного приемника от 241 до 244 МГц направленный ответвитель делит поступающую из антенны энергию пополам. В остальном диапазоне частот ослабление энергии сигнала, поступающей в основной приемник, меньше чем в 2 раза.

       Поскольку направленный ответвитель служит для согласования антенны в режиме приема, то в режиме передачи он отключается с помощью двух реле, расположенных в блоке 37.

       Напряжение высокой частоты в аварийном приемнике усиливается, преобразуется и детектируется. С выхода детектора АП напряжение через пульт управления поступает на усилитель, расположенный в блоке 97, и далее на вход усилителя низкой частоты основного приемника.

Модернизированный ГПД

Надо признать, что первоначальная реализация ГПД выполнена не совсем удачно. Со временем выявились основные недостатки: плохая повторяемость и низкая стабильность частоты. Последующая, более тщательная проработка этого узла, позволила полностью устранить вышеперечисленные недостатки. Более того, новый вариант ГПД, можно рекомендовать для использования в составе практически любого трансивера там, где возникают проблемы, именно, с реализацией стабильности частоты. ГПД работает совместно с системой ЦАПЧ - цифровой автоподстройкой частоты.

За основу взята немного модернизированная схема генератора Колпитца, отличающаяся возможностью осуществления большей добротности колебательной системы, чем в широко известных схемах генераторов высокой частоты. Активный элемент ГПД - транзистор VT5 включен по схеме эмиттерного повторителя, за счет высокого входного сопротивления и небольшой емкости конденсатора С18, шунтирование колебательного контура незначительно. Генератор, собранный по схеме Колпитца, известен своей устойчивой генерацией, а две ветви отрицательной обратной связи: параллельная (резистор R24) и последовательная (резистор R21) обеспечивают работу транзистора VT5 в режиме генератора постоянного (термостабильного) тока. Малая емкость эмиттерного перехода транзистора КТ368А (около 2 пФ) и низкое выходное сопротивление каскада создают условия для хорошей развязки колебательной системы в целом от последующей нагрузки.

Для обеспечения хорошего отключения (при закрытом транзисторе), а также для получения минимальных переходных емкостей коммутационной цепи (на примере одной цепи VD1, VT1) запирающее напряжение +9 В подается через высокоомный резистор R7. Необходимый коммутационный ток через диод задается резистором R6. Использование достаточно высокоомных резисторов в базовой цепи транзистора (R11, R12, С8) создает условия для хорошей развязки генератора от коммутационного (диапазонного) напряжения, которое может быть и нестабильным (+9В).

Эмиттерный повторитель на транзисторах VT6, VT7, имеющий низкое выходное сопротивление, имеет высокую нагрузочную способность и обеспечивает хорошую развязку от последующих каскадов.

Элементами D1.1 и D1.4 формируется сигнал прямоугольной формы. Триггеры D3 каскадов предназначены для деления частоты ГПД на 2 или на 4. Шифратор, собранный на диодах VD6...VD14 и элементах микросхем D1 и D2, при подаче диапазонного напряжения, обеспечивает выбор соответствующего поддиапазона. С выхода D1.3 сигнал приходит на вход двухтактного каскада. Уровень выходного сигнала устанавливается резистором R36, а его симметрия резистором R38. Повышающий трансформатор Тр.1 обеспечивает выходное напряжение 6...7 В на нагрузке 2 кОм, которого достаточно для последующей подачи на смеситель трансивера. Изменив схему включения трансформатора на понижение напряжения, ГПД можно использовать совместно с низкоомными смесителями. Выходной каскад обеспечивает хорошую форму и стабильную амплитуду выходного сигнала на всех диапазонах.

Перестройка по частоте осуществляется варикапами КВС111 и двадцатиоборотным потенциометром 10 кОм, хотя недостатки такого способа настройки хорошо известны. Традиционный способ перестройки с переменным конденсатором, конечно же, предпочтительнее, а его качественные показатели выше.

Собственно генератор работает в интервале частот от 15,82 до 25,2 МГц (для промежуточной частоты 8820 кГц), что позволяет использовать высокодобротную катушку сравнительно небольших размеров, а также конденсаторы небольшой емкости. Следует отметить, что на 10-метровом диапазоне интервал перестройки ограничен пределами 28,0... 29,0 МГц, поэтому для полного перекрытия следует ввести еще один поддиапазон.


Элементы конструкции и детали

ГПД собирается на односторонней печатной плате 117х60 мм, толщиной 1,5 мм, и запаивается в коробку (высота 35 мм) из белой жести со съемными крышками. Генераторная часть от остальной схемы отделена перегородкой. Катушка индуктивности L размещается в экране, в качестве которого используется корпус от реле РЭС-6.

Транзистор VT5 отбирается по максимальному усилению, не менее 100. Для подбора контурных конденсаторов потребуются конденсаторы с разными ТКЕ: МПО, П33 и М47. Диод VD3 составной - из двух параллельно включенных КД409А. Конденсаторы С6 и С13 должны быть высокого качества с малым ТКЕ. Питание ГПД желательно производить от отдельного стабилизатора напряжения (КР142ЕН8А).


Настройка

Прежде всего, изготовление и последующая настройка ГПД - это очень кропотливая работа, требующая большой аккуратности и терпения. Ее следует начинать с проверки режимов по постоянному току. Затем, начиная с низкочастотного, необходимо установить границы перестройки каждого поддиапазона. Подав на вход ЦАПЧ постоянное напряжение +5В, следует проверить и, если понадобится, установить требуемые переменные напряжения. Резисторами R36 и R38 устанавливается необходимая амплитуда и симметрия выходного напряжения (сигнала).

Стабильность частоты ГПД первоначально проверялась на макете, а потом уже на опытном образце, установленном непосредственно в трансивере. В макетном варианте (с подключенной ЦАПЧ и контурными конденсаторами с ТКЕ М47) стабильность частоты проявлялась следующим образом: после 2-минутного прогрева выбег частоты составил 500 Гц, а затем в течение 8-часовой работы частота изменялась на ±5 Гц. Максимальная неточность настройки на корреспондента составляет 40 Гц (зависит от применяемой схемы ЦАПЧ). В рабочем варианте ГПД, в котором контурные конденсаторы составлялись из нескольких с разными ТКЕ, выбег частоты после включения практически отсутствовал, и в течение 8-часовой работы выходная частота практически не изменялась (судя по цифровой шкале). При работе в эфире девиация частоты не наблюдается. Анализатором спектра проверка выходного сигнала ГПД не проводилась.


Новый РА в трансивере

       Мощные высокочастотные транзисторы стоят не дешево, и их приобретение обходится в копеечку. Поэтому модернизация усилителя мощности с целью замены дорогих транзисторов представляется актуальной. Чем же их можно заменить? Мне приглянулись мощные "половики" IRF510, 520, 630. Ну, и что, что импортные. Зато дешевые, примерно, доллар за штуку! Естественно. заменяя ими биполярные транзисторы, пришлось, прежде всвао, переработать цепи смещения (см."Р-Д" Na11 стр. 12. 13). Каких-либо других особенностей в этом усилителе нет. Можно, лишь отметить, что при установке полевых транзисторов следует соблюдать меры предосторожности от пробоя статическим электричеством.

Рис.

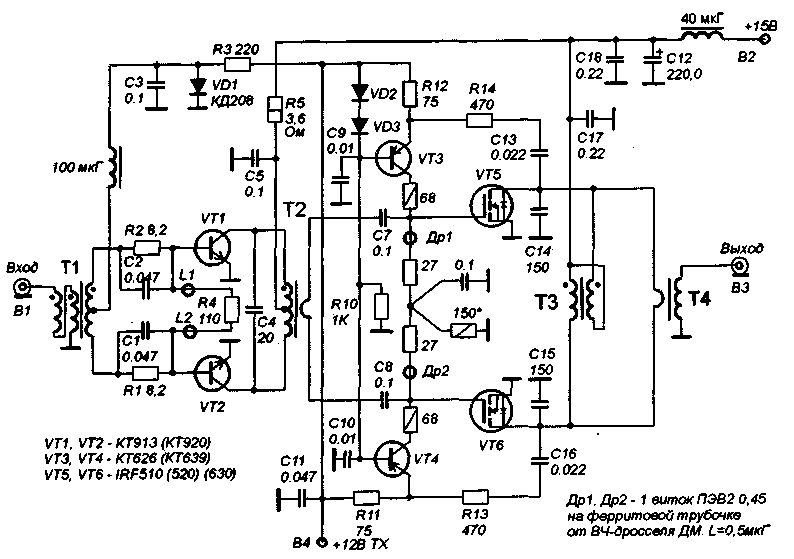

На рис. 1 приводится полная схема усилителя мощности. Резистором 150 Ом (со "звездочкой") устанавливается ток покоя выходного каскада 150 мА. Конструкция высокочастотных широкополосных трансформаторов Т1 ... Т4 такая же, как в усилителе на биполярных транзисторах. Повторение этого усилителя в нескольких экземплярах и последующие испытания показали его надежную работу и высокие технические характеристики. Ниже приводятся некоторые из них.

Входное и выходное сопротивление - 50 Ом;

Диапазон частот - 1,8 до 30 МГц;

Синусоидальная мощность на выходе при напряжении питания +15В на сопротивлении нагрузки 50 Ом и с диапазонным ФНЧ:

на диапазонах 160 и 10 м - 45 Вт;

на остальных KB диапазонах - не менее 50 Вт;
