ЧАСТЬ С
11. (3 балла) Решите задачу, записав все формулы и расчёты, если необходимо - сделайте рисунок.
Давление в гидравлической машине 400 кПа. На меньший поршень действует сила 200 Н. Площадь большого поршня 400 см2. Определите:
а) показания динамометра В, сжимаемого большим поршнем; б) площадь меньшего поршня.
Контрольная работа № 5 по теме «Давление в жидкости и газе»
Вариант 26
ЧАСТЬ А Выберите один верный ответ.

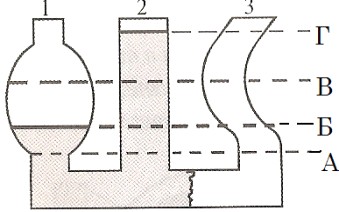

1. В первом колене сообщающихся сосудов налита ртуть, во втором – спирт. До какого уровня (примерно) поднимется вода, налитая в третье колено?
1) А 2) Г 3) В 4) Б
2. Определить высоту водонапорной башни, если давление на стенки труб у ее основания 160 кПа.
1) 160 м 2) 1,6 м 3) 16 м 4) 160 см
3. Переведите давление 740 мм рт. ст. в гПа.
1) 98,6 гПа 2) 740 гПа 3) 98642 гПа 4) 986 гПа
4. Какую высоту столбика ртути в трубке Торричелли – h1, h2, h3 - надо измерить, чтобы определить атмосферное давление?
1) h3 2) h2 3) h1 4) не имеет значения
5. На этаже высотного дома атмосферное давление равно 750 мм рт. ст., когда на земле оно равно 756 мм рт. ст. На какой высоте находится этот этаж?
1) 72 м 2) 75 м 3) 70 м 4) 84 м

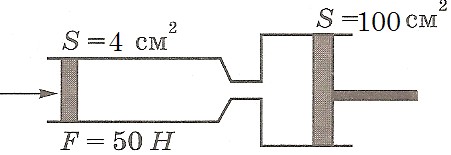

6. Какая сила действует на тело, прессуемое гидравлической машиной на рисунке?
1) 50 Н 3) 500 Н
2) 5000 Н 4) 0,5 Н
7. Давление в сосуде А больше или меньше атмосферного давления? Насколько?
1) меньше на 100 мм рт. ст. 3) больше на 100 мм рт. ст.
2) меньше на 50 мм рт. ст. 4) больше на 50 мм рт. ст.
ЧАСТЬ В
8. (2 балла) Прочитайте текст и, согласуя его с рисунком, установите соответствия букв А, Б, В, Г и Д в тексте с цифрами на рисунке. Запишите ответ в таблицу выбранные цифры под соответствующими буквами.

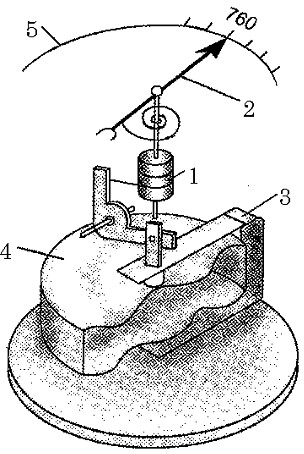

Барометр-анероид представляет собой герметически закрытую металлическую коробочку А. Воздух из коробочки откачан. Для того чтобы ее не раздавило, поверхность коробочки делают волнистой. С ней соединяют стальную пружину Б, которая в данном случае имеет форму пластины.
Один конец пружины соединен со стрелкой В с помощью специального устройства Г, обеспечивающего его подвижность. При увеличении атмосферного давления концы пружины сближаются, и стрелка поворачивается, а ее конец перемещается вправо, по шкале Д. При уменьшении атмосферного давления концы пружины удаляются друг от друга, и конец стрелки перемещается влево по шкале.
А | Б | В | Г | Д |
Решите задачи (запишите «Дано:», «СИ:», «Решение:», расчетные формулы, и сами расчёты)
9. (2 балла) В сосуд налили жидкость до высоты 40 см. Определите плотность жидкости, если её давление, оказываемое ею на дно равно 4,5 кПа.
10. (2 балла) Рассчитайте силу, с которой атмосфера давит на щит размером
2 м х 1,5 м при нормальном атмосферном давлении.
ЧАСТЬ С
11. (3 балла) Решите задачу, записав все формулы и расчёты, если необходимо - сделайте рисунок.
Давление в гидравлической машине 400 кПа. На меньший поршень действует сила 200 Н. Площадь большого поршня 400 см2. Определите:
а) показания динамометра В, сжимаемого большим поршнем; б) площадь меньшего поршня.
Контрольная работа № 5 по теме «Давление в жидкости и газе»
Вариант 19
ЧАСТЬ А Выберите один верный ответ.
1. В левой части сосуда над жидкостью находится воздух.
Какую высоту столба жидкости следует учитывать при
расчете давления на дно сосуда: высоту Н или высоту Н1? Почему?
1) Н, т. к. воздух над жидкостью в закрытом сосуде не меняет давление на дно сосуда
2) Н1, т. к. воздух над жидкостью в закрытом сосуде уменьшает давление на дно сосуда
3) Н1, т. к. воздух над жидкостью в закрытом сосуде увеличивает давление на дно сосуда
4) невозможно ответить
2. В банку высотой 20 см налили жидкость. Определите плотность жидкости, если она оказывает давление на дно 2,7 кПа.
1) 1350 кг/м3 2) 135 кг/м3 3) 0,135 г/см3 4) 0,135 кг/м3
3. Переведите давление 755 мм рт. ст. в гПа.
1) 100641 гПа 2) 1006 гПа 3) 755 гПа 4) 100 гПа
4. О каком изменении атмосферного давления свидетельствует повышение уровня ртути в трубке Торричелли?
1) ни о каком - между ними нет связи
2) ртуть не может перемещаться по трубке
3) об увеличении атмосферного давления
4) об уменьшении атмосферного давления
5. На высоте 1,2 км над землей атмосферное давление оказалось равным
645 мм рт. ст. Чему оно равно в это время на земле?
1) 745 мм рт. ст. 2) 545 мм рт. ст. 3) 695 мм рт. ст. 4) 760 мм рт. ст.
6. Какая сила действует на больший поршень гидравлической машиной на рисунке?
1) 200 Н 3) 125 Н
2) 5000 Н 4) 1250 Н
7. На большую или на меньшую высоту сможет поднять поршневой насос
жидкость более тяжелую, чем вода?
1) на ту же высоту 3) на меньшую высоту
2) на большую высоту 4) на любую высоту
ЧАСТЬ В
8. (2 балла) Прочитайте текст и, согласуя его с рисунком, установите соответствия букв А, Б, В, Г и Д в тексте с цифрами на рисунке. Запишите ответ в таблицу выбранные цифры под соответствующими буквами.

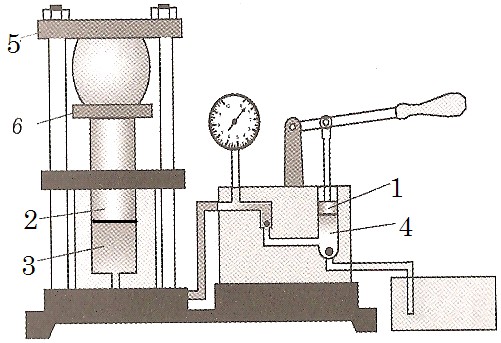

Гидравлический пресс состоит из двух цилиндров с соответственно большим и малым поршнями. Поршень А в цилиндре Б приходится в движение рукояткой. При движении поршня А вверх в цилиндр Б входит масло из внешнего сосуда. При движении поршня вниз масло из цилиндра Б перетекает в цилиндр В.
Большой поршень Г, поднимаясь вверх, перемещает прикрепленную к нему платформу 6, на которую помещают обрабатываемый материал. Материал при этом сдавливается между платформой 6 и неподвижной платформой Д.
А | Б | В | Г | Д |
Решите задачи (запишите «Дано:», «СИ:», «Решение:», расчетные формулы, и сами расчёты)

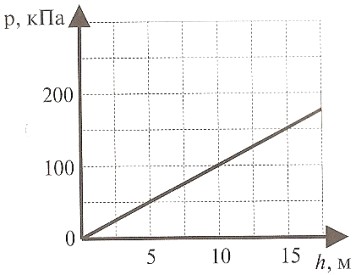

9. (2 балла) На графике представлена зависимость давления жидкости от глубины погружения. Определите плотность жидкости.
10. (2 балла) С какой силой давит атмосфера на лист картона, длину которого 80 см, а ширина 60 см? Атмосферное давление считать нормальном.
ЧАСТЬ С
11. (3 балла) Решите задачу, записав все формулы и расчёты, сделайте рисунок.
В сообщающихся сосудах находятся ртуть и вода (смотри рисунок). Высота столба воды 13,6 см. Какой высоты столб керосина следует налить в левое колено, чтобы ртуть установилась на одинаковом уровне?
Контрольная работа № 5 по теме «Давление в жидкости и газе»
Вариант 23
ЧАСТЬ А Выберите один верный ответ.
1. В левой части сосуда над жидкостью находится воздух.
Какую высоту столба жидкости следует учитывать при
расчете давления на дно сосуда: высоту Н или высоту Н1? Почему?
1) Н1, т. к. воздух над жидкостью в закрытом сосуде увеличивает давление на дно сосуда
2) Н1, т. к. воздух над жидкостью в закрытом сосуде уменьшает давление на дно сосуда
3) Н, т. к. воздух над жидкостью в закрытом сосуде не меняет давление на дно сосуда
4) невозможно ответить
2. В банку высотой 20 см налили жидкость. Определите плотность жидкости, если она оказывает давление на дно 2,7 кПа.
1) 0,135 г/см3 2) 1350 кг/м3 3) 135 кг/м3 4) 0,135 кг/м3
3. Переведите давление 755 мм рт. ст. в гПа.
1) 100641 гПа 2) 100 гПа 3) 755 гПа 4) 1006 гПа
4. О каком изменении атмосферного давления свидетельствует повышение уровня ртути в трубке Торричелли?
1) об увеличении атмосферного давления
2) об уменьшении атмосферного давления
3) ни о каком - между ними нет связи
4) ртуть не может перемещаться по трубке
5. На высоте 1,2 км над землей атмосферное давление оказалось равным
645 мм рт. ст. Чему оно равно в это время на земле?
1) 645 мм рт. ст. 2) 545 мм рт. ст. 3) 745 мм рт. ст. 4) 760 мм рт. ст.

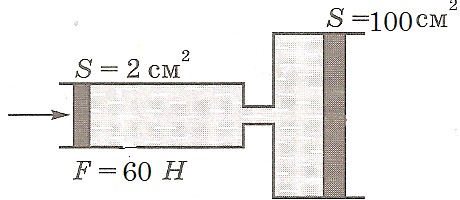

6. Какая сила действует на больший поршень гидравлической машиной на рисунке?
1) 300 Н 3) 120 Н
2) 3000 Н 4) 6000 Н
7. На большую или на меньшую высоту сможет поднять поршневой насос
жидкость более тяжелую, чем вода?
|
