Наименование внешнего устройства | Наименование цепи | Номер цепи на плате коммутации |
Термодатчик 1 (прямое направление) | красный провод | 5 |
белый провод | 6 | |
Термодатчик 2 (обратное направление) | красный провод | 7 |
белый провод | 8 | |
Термодатчик 3 | красный провод | 55 |
белый провод | 56 | |
Расходомер 1 | красный провод (при его наличии) | 9 |
белый провод | 10 | |
синий провод | 11 | |
Расходомер 2 | красный провод (при его наличии) | 9 |
белый провод | 65 | |
синий провод | 11 | |
Расходомер 3 | красный провод (при его наличии) | 13 |
белый провод | 69 | |
синий провод | 11 |
Наряду с номерами цепей возле соответствующих клемм изображены символьные изображения подключаемых цепей. При этом для подключения цепей питания расходомеров ("+" и "-" питания) используются клеммные контакты, ближайшие к соответствующему счетному входу расходомера. При автономном питании расходомера цепь "+" питания не подключается.
Питание блока вычислителя осуществляется от Li-ion батареи типоразмера D. Батарея имеет маркировку с указанием года выпуска. Максимальный срок службы батареи достигается при температуре эксплуатации ниже 30оС, в частности, при настенном монтаже. Напряжение литиевой батареи практически постоянно в течение всего срока службы (примерно 3,65 В). Поэтому невозможно определить оставшийся срок эксплуатации путем измерения напряжения.Батарея располагается в корпусе блока вычислителя, закрываемого крышкой. Подключение батареи производится с помощью проводов, приваренных к полюсам батареи. Полярность контактов ("+" и "-") нанесена рядом с контактами в отсеке установки батареи.
Перед началом работы теплосчетчика необходимо включить расходомер 1 в прямом потоке, датчик температуры 1 в прямом потоке и датчик температуры 2 в обратном потоке. Подключение выполнить согласно таблице 4. Если в конфигурации теплосчетчика есть второй и (или) третий расходомеры и третий датчик температуры их также нужно подключить к клеммам блока вычислителя в соответствии с таблицей 4. После выполнения всех внешних подключений провода в гермовводах нужно зажать гайками уплотнения и закрыть блок вычислителя прозрачной крышкой. Зажать крышку винтом и опломбировать через винт крепления крышки. Теплосчетчик готов к работе.
Конфигурирование блока вычислителя ПредупрежденияИзменить конфигурацию блока вычислителя с помощью кнопок невозможно.
Неквалифицированное изменение конфигурации блока вычислителя может привести к потере работоспособности.
При несогласованном с производителем изменении конфигурации блока вычислителя он снимаются с гарантии.
После изменения конфигурации блока вычислителя необходимо выполнить проверку согласно ТУ У 26.5-33401202-025:2012.
Конфигурирование блока вычислителя осуществляется с помощью оптопорта или радиомодуля (см. раздел 3.3 данного руководства по эксплуатации). Техническое обслуживание Общие указанияНе менее одного раза в месяц необходимо производить осмотр:
- проверить отсутствие повреждения корпусов блока вычислителя и расходомеров, подключенных проводов; проверить работоспособности запорной арматуры, отсутствие протеканий; проверить функционирование блока вычислителя; убедиться, что температура окружающей среды находится в допустимых пределах; проверить целостность пломб.
При обнаружении повреждений теплосчетчика или возникших сомнений в правильности показаний потребитель обязан немедленно поставить в известность об этом поставщика теплоносителя.
Ремонт теплосчетчика допускается производить организациям, имеющим лицензию на проведение ремонта средств измерений.
После ремонта теплосчетчик (или его составные части) подвергается поверке.
- Поверка теплосчетчика при выпуске из производства, после ремонта и после истечения срока очередной поверки (межповерочный интервал – 4 года) производится в соответствии с методикой поверки ААШХ.407351.001 МП.

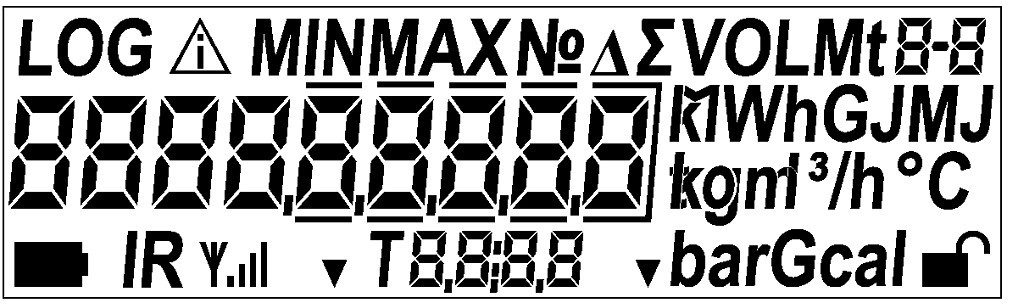

Индикация значений, параметров и состояния теплосчетчика осуществляется на 9-ти разрядном LCD дисплее с двумя дополнительными строками и специализированными символами. Внешний вид индикатора приведен на рисунке 1.

Рисунок 1. Внешний вид индикатора.
Описание кнопок управления.Управление режимами работы теплосчетчика и состоянием индикации выполняется тремя кнопками, обозначенными на блоке вычислителе следующими пиктограммами
.
Индикатор включается при нажатии на любую кнопку и индицирует состояние накопленной тепловой энергии (первый пункт меню, первый подрежим). Если в течение 2 минут кнопки не нажимать, индикатор автоматически выключится, но нажатие любой кнопки в течении следующих 2 минут восстановит индикацию пункта меню, который индицировался последним. Если кнопки не нажимать более 4 минут, то при следующем нажатии на любую кнопку, индикация включится с первого пункта меню, с первого подрежима.
С помощью кнопки
последовательно перебираются 10 основных пунктов меню. Кнопка всегда активна и переводит вычислитель в первый подрежим следующего пункта меню (см. рисунок 2).
Кнопкой
последовательно перебираются подрежимы пунктов основного меню (см. рисунок 2).
С помощью кнопки
на индикатор выводятся значения архива по месяцам во втором подрежиме, в первом, втором, третьем и четвертом пунктах основного меню (см. рисунок 2). Кроме того этой кнопкой перебирается архив событий в порядке убывания. Кнопки ![]()
активны, когда на индикаторе выделен треугольник над соответствующей кнопкой.
В первом пункте меню выводится информация о накопленной тепловой энергии и текущей мощности.
Пункты 2, 3 и 4 выводят на индикатор значения параметров первого, второго и третьего расходомера соответственно. В пунктах 5, 6 и 7 основного меню индицируются температуры первого, второго и третьего датчика температуры. Если в конфигурации блока вычислителя отсутствует какой либо расходомер или датчик температуры, соответствующий пункт основного меню на индикацию не выводится.
Восьмой пункт основного меню отображает текущую дату и время и, в подрежимах, время работы и время простоя.
В девятом пункте основного меню выводится информация о событиях (см. таблицу 4) и архив событий.
Десятый пункт меню позволяет просмотр текущей конфигурации блока вычислителя и включение дополнительных режимов работы блока вычислителя.
Индикация тепловой энергии.При включении индикатора теплосчетчик выводит информацию о накопленной тепловой энергии на текущий момент (экран 1.1 на рисунке 2). В верхнее строке индикатора отображаются символы ∑ и Е, в средней строке – значение накопленной энергии и единица измерения - kWh. Нижняя строка индицирует текущее время: часы и минуты, а также треугольный указатель над активной кнопкой
. При нажатии на эту кнопку блок вычислителя переходит в подрежим индикации архива накопленной энергии по месяцам (экран 1.2 на рисунке 2). На индикаторе отображаются символы – LOG, ∑ и Е, в средней строке – значение накопленной энергии и единица измерения – kWh. В нижней строке индицируется месяц и год (месяц мерцает). Значение накопленной энергии, в средней строке, записано в архив в конце индицируемого месяца. При нажатии на активную кнопку
(над ней мерцает треугольный указатель на индикаторе) дата уменьшается на месяц и индицируется значение за предыдущий месяц. Нажимая подряд кнопку
можно просмотреть все значения накопленной энергии по месяцам, записанные в архив. Если в средней строке, вместо цифрового значения накопленной энергии, индицируются прочерки, в архиве нет значений за этот месяц. Вычислитель может сохранять накопленные значения за последние 10 лет.
В нижней строке индикатора треугольным указателем выделена активная кнопка
. При нажатии на эту кнопку вычислитель переходит в подрежим индикации текущего значения тепловой мощности (экран 1.3 на рисунке 2). На индикаторе отображается символ – Р в средней строке значение текущей мощности и единица измерения – kW. Нижняя строка индицирует текущее время: часы и минуты.
|
