Теплосчетчик НІК-7051 Руководство по эксплуатации (стр. 1 )

ТЕПЛОСЧЕТЧИК

НІК-7051

Руководство по эксплуатации

ААШХ.407351.001 РЭ

ООО "НИК-ЭЛЕКТРОНИКА"

Киев  2012 г.

Содержание

1 Описание и работа        4

1.1 Назначение и область применения        4

1.2 Технические характеристики        4

1.3 Кодирование теплосчетчиков при заказе        6

1.4 Комплектность        8

1.5 Работа теплосчетчика        9

1.6 Маркировка и пломбирование        11

2 Использование по назначению        13

2.1 Эксплуатационные ограничения        13

2.2 Меры безопасности        13

2.3 Монтаж и подготовка к работе        13

3 Техническое обслуживание        17

3.1 Общие указания        17

3.2 Индикация и управление        17

3.3 Работа с внешними интерфейсами        27

3.4 Диагностика        33

3.5 Замена батареи питания        33

3.6 Характерные неисправности и методы их устранения        35

4 Транспортирование и хранение        36

5 Гарантии производителя        37

6 нешний вид блока вычислителя        39

7 нешний вид расходомера        40

8 ид контактов для внешних подключений на плате коммутации вычислителя        41

9 арианты крепления блока вычислителя        42

Настоящее руководство по эксплуатации (далее по тексту – РЭ) содержит назначение, технические характеристики, описание принципа работы, правила монтажа, эксплуатации, транспортирования и хранения теплосчетчика НІК-7051.

В процессе эксплуатации теплосчетчика необходимо строго соблюдать все указания настоящее РЭ.

До начала установки теплосчетчика внимательно прочитайте данное РЭ.

За повреждение теплосчетчика при его неправильной установки изготовитель ответственности не несет. Гарантийные обязательства не распространяются на детали, поврежденные в результате неправильного монтажа или эксплуатации.

Изготовитель оставляет за собой право внесения изменений в конструкцию теплосчетчика, улучшающих его качество, эти изменения могут быть не отражены в настоящем РЭ.

Описание и работа Назначение и область применения Теплосчетчик предназначен для измерения потреблённого (отпущенного) количества теплоты, объёма  и массы теплоносителя, прошедшего в подающем потоке, температуры теплоносителя в подающем и обратном потоках, времени наработки и времени простоя, объём воды, прошедшей через дополнительные преобразователи расхода (далее по тексту – расходомеры), индикации измеренных физических величин, а также разности температур теплоносителя в подающем и обратном потоках, объёмного расхода теплоносителя и воды, кода неисправности.

Теплосчётчик применяется для  учёта, в том числе коммерческого, количества теплоты  на промышленных объектах и объектах коммунального хозяйства.

Теплосчетчик внесен в Державний реєстр засобів вимірювальної техніки под номером У3295-12.

Теплосчетчик предназначен для эксплуатации в промышленных условиях (класс С в соответствии с ДСТУ EN 1434-1):

температура окружающего воздуха от 5 до 55 оС; относительная влажность до 93 %.

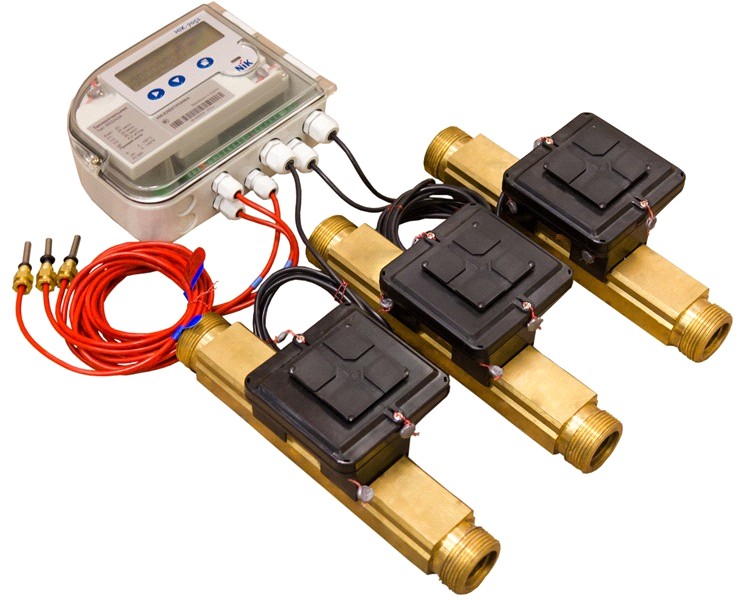

Технические характеристики Теплосчетчик состоит из блока вычислителя, преобразователей расхода воды (далее раcходомеров) и термодатчиков. Характеристики теплосчетчика приведены в таблице 1. Внешний вид блока вычислителя и расходомера, входящих в состав теплосчетчика, показан в приложениях А и Б. При нормальных климатических условиях относительная погрешность теплосчетчика после изготовления и после ремонта не превышает значений:

при измерении расхода

Ef = ± (2 + 0,02 qp/q) , но не больше чем ±5 %,

где qp – длительный расход, приведенный в таблице 1,

q – текущее значение расхода;

суммарная при измерении количества теплоты

Е = ± (3+0,02∙qp/q + 4∙ΔИmin/ΔИ) % но не больше 10 %, где qp Ї длительный расход, м3/год; q – текущее значение расхода, м3/год; ΔИmin – минимальная разница температур в прямом и обратном потоке, К; ΔИ – текущее значение разности температуры теплоносителя в прямом и обратном потоке, К.

Теплосчетчик также измеряет и выводит на индикатор следующие величины:

температуру теплоносителя в прямом и обратном потоке,

объем теплоносителя прошедшего в прямом потоке,

массу теплоносителя, прошедшего в прямом потоке,

время наработки и время простоя.

Для обмена информацией с внешними устройствами счетчики в зависимости от исполнения имеют оптический порт и радиоканал c использованием широкополосного радиодоступа в ZigBee сети. Радиосвязь обеспечивают сертифицированные радиомодули НІК ТУ У 32.2‑33401202‑020:2010, которые  включены в «Реєстр радіоелектронних засобів і випромінювальних пристроїв, що можуть застосовуватися на території України в смугах радіочастот загального користування» и работают в диапазоне частот от 2400 до 2483,5 МГц с максимальными значениями эквивалентной изотропно излучаемой мощности передатчика 2 мВт (3 дБм) или 50 мВт (17 дБм). Средняя наработка на отказ теплосчетчика не менее 20000 ч. Средний полный срок службы теплосчетчика не менее 12 лет Блок вычислителя работает от встроенной батареи напряжением 3,6 В без замены не менее 12 лет. Расходомеры при работе от встроенной батареи напряжением 3,6 В работают без замены не менее 6 лет. Межповерочный интервал для теплосчетчика – 4 года.

Продолжение таблицы 1
Класс эксплуатационный	С
Максимальное значение теплового потока, кВт	до 6000
Рабочее давление, кПа	1600
Рабочая температура теплоносителя, оС	от 5 до 150
Максимальная температура теплоносителя, оС	160
Рабочая разница температур  датчиков температуры, К	от 3 до 70
Принцип вычисления энергии (динамическая характеристика)	Энергия = V * ДИ * k, где V – объем воды, ДИ – разность температур, k – коэффициент в соответствии с ДСТУ EN 1434
Место установки расходомера	прямой поток
Класс защиты корпуса блока вычислителя и расходомера от пыли и воды в соответствии с ГОСТ 14254	IP54
Типы дополнительных сигнальных интерфейсов	оптопорт, радиоинтерфейс
Количество подключаемых расходомеров	от 1 до 3
Типы подключаемых термодатчиков	Pt 500
Количество подключаемых термодатчиков	до 3
Номинальный расход qp, м3/ч	3,5	6
Максимальный расход qs, м3/ч	7	12
Минимальный расход qi, м3/ч	0,035	0,06
Порог чувствительности, м3/ч	0,007	0,012
Потеря давления, кПа, не более	25	25
Резьбовое соединение	G 1 ј B	G 1 ј B
Цена счетных импульсов расходомера, имп./л	50	25

Кодирование теплосчетчиков при заказе

Заказ  теплосчетчика производится в соответствии с таблицей 2.

Таблица 2 Коды теплосчетчика НІК-7051
Теплосчетчик	Интерфейс	Тип подключаемого расходомера 1	Тип подключаемого расходомера 2	Тип подключаемого расходомера 3	Тип термодатчиков 1 и 2	Тип термодатчика 3
НІК-7051-	хх	хх	хх	хх	хх	хх
00 - нет термодатчика 2d - Pt500 двухпроводный, d – длина кабеля*
2d	- Pt500 подобранная пара двухпроводные, d – длина кабеля*
00 Ad Bd Cd Dd	- нет расходомера - НІК-7041, Qном=3,5м3/ч, G1јB x 260 мм, батарейное питание, d – длина кабеля* - НІК-7041, Qном=3,5м3/ч, G1јB x 260 мм, внешнее питание, d – длина кабеля* - НІК-7041, Qном=6м3/ч, G1јB x 260 мм, батарейное питание, d – длина кабеля* - НІК-7041, Qном=6м3/ч, G1јB x 260 мм, внешнее питание, d – длина кабеля*
00 Ad Bd Cd Dd	- нет расходомера - НІК-7041, Qном=3,5м3/ч, G1јB x 260 мм, батарейное питание, d – длина кабеля* - НІК-7041, Qном=3,5м3/ч, G1јB x 260 мм, внешнее питание, d – длина кабеля* - НІК-7041, Qном=6м3/ч, G1јB x 260 мм, батарейное питание, d – длина кабеля* - НІК-7041, Qном=6м3/ч, G1јB x 260 мм, внешнее питание, d – длина кабеля*
Ad Bd Cd Dd	- НІК-7041, Qном=3,5м3/ч, G1јB x 260 мм, батарейное питание, d – длина кабеля* - НІК-7041, Qном=3,5м3/ч, G1јB x 260 мм, внешнее питание, d – длина кабеля* - НІК-7041, Qном=6м3/ч, G1јB x 260 мм, батарейное питание, d – длина кабеля* - НІК-7041, Qном=6м3/ч, G1јB x 260 мм, внешнее питание, d – длина кабеля*
00 A0	- только оптический  интерфейс - оптический и радиоинтерфейс с питанием от батареи

* Примечание. Обозначение длины кабеля (d):
